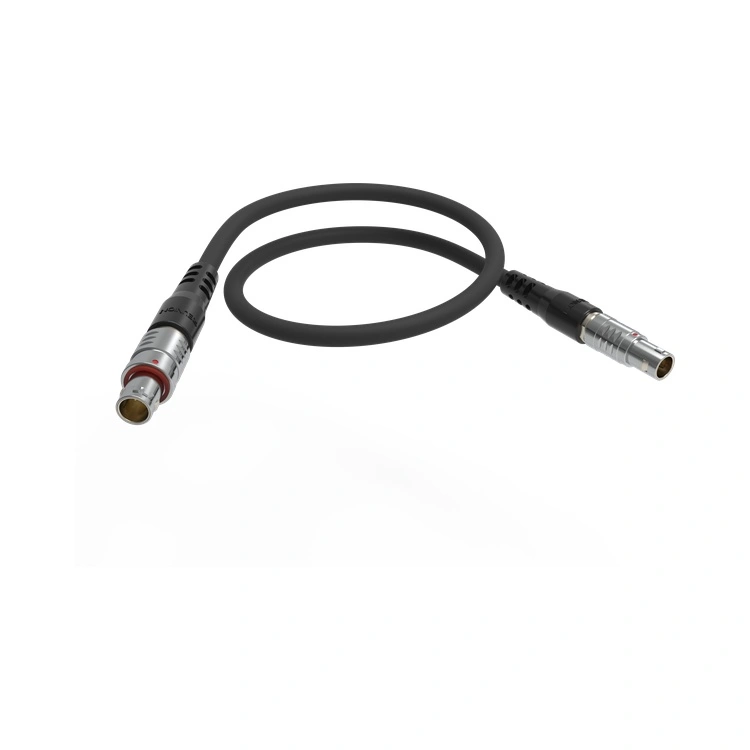

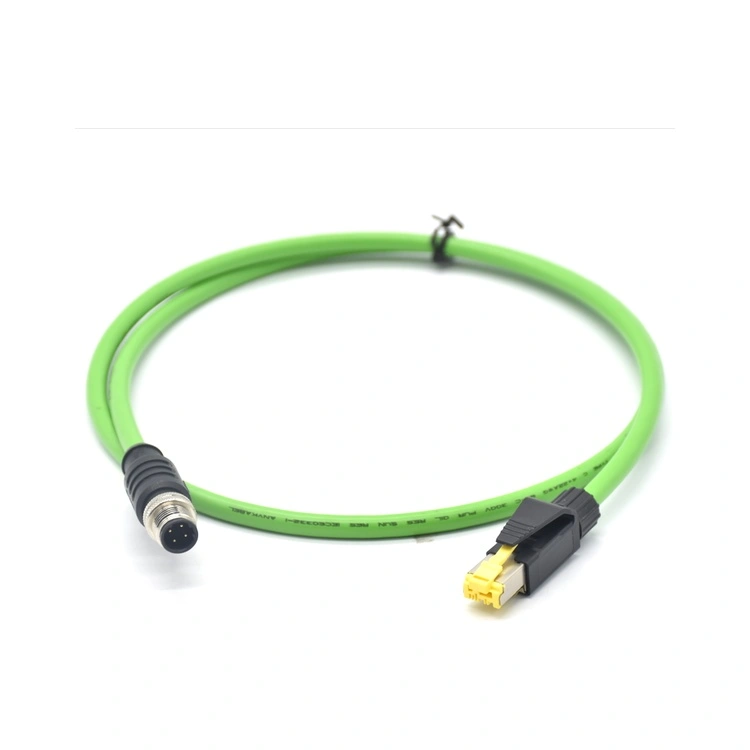

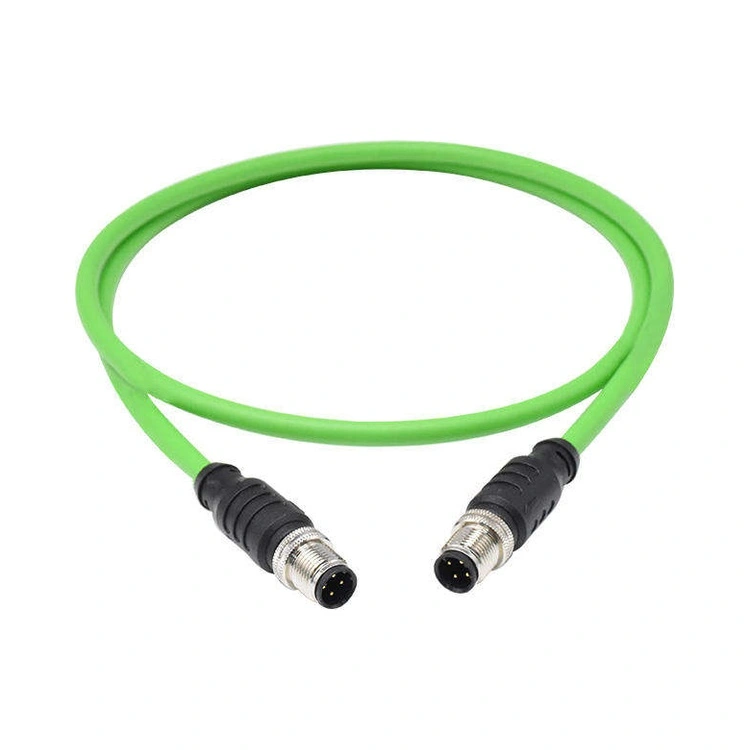

Spoločnosť Reunion vyrába zostavu káblov robota v zariadeniach certifikovaných podľa ISO 9001 s plnou sledovateľnosťou pomocou automatizovaného zariadenia na spracovanie drôtu a presného lisovania, aby sa zabezpečila konzistentná kvalita. Zostavy sú k dispozícii so širokou škálou možností konektorov – vrátane kovových push-pull konektorov, konektorov série M8/M12, ethernetových konektorov RJ45 a vlastných zalisovaných konektorov – a možno ich nakonfigurovať tak, aby spĺňali špecifické požiadavky na smerovanie káblov a pohyb rôznych modelov robotov.
| Funkcia | úžitok |
| Integrovaný výkon, signál a dáta | Konsoliduje napájanie motora, spätnú väzbu kódovača, ethernetové a I/O káble do jedného smerovaného zväzku – znižuje počet káblov a zjednodušuje ich vedenie. |
| Bundy odolné voči oderu | Plášte PUR a TPE odolávajú oleju, chladiacej kvapaline a abrazívnemu opotrebovaniu, čo je kritické pre lakovne a zváranie. |
| Dvojvrstvové tienenie | Tienenie fólie + opletenie (≥ 90 % pokrytie) – zachováva integritu signálu pre vysokorýchlostný kódovač a signály Ethernet. |
| Presné prelisovanie | Integrovaný odľahčovač ťahu, tesnenie IP67 a označenie kábla – chráni pred nečistotami a zjednodušuje údržbu. |
| 100% elektrické testovanie | Každá zostava, ktorá je overená na kontinuitu, izoláciu a integritu signálu, zaisťuje spoľahlivosť po vybalení. |
| Úplná sledovateľnosť | ERP-sledované od surovín až po hotovú montáž – podporuje audity kvality a sledovanie záruky. |
| Parameter | Detail |
| Typy káblov | Napájanie (motor), kódovač (spätná väzba), Ethernet (Cat5e/Cat6), ovládanie I/O |
| Veľkosti vodičov | 24 AWG (signál) až 12 AWG (výkon) |
| Prevádzková teplota | -40 °C až +105 °C |
| Účinnosť tienenia | >90 dB útlm až do 1 GHz (kombinácia fólie + opletenie) |
| Možnosti konektora | M8, M12, RJ45, D-sub, kovové push-pull konektory alebo plne prispôsobené prelisované dizajny |
| Ochrana proti vniknutiu | IP67 (so správnym utiahnutím spojovacích konektorov) |
Žiadne dve robotické bunky nie sú identické. Interný inžiniersky tím spoločnosti Reunion spolupracuje priamo s vašimi mechanickými dizajnérmi na vytvorení zostavy káblov priemyselného robota, ktorá sleduje špecifickú dráhu kĺbového spojenia vášho ramena – či už ide o 6-osového kĺbového robota, SCARA alebo kolaboratívneho cobota.
Konfigurácia káblových zväzkov – Skombinujte napájanie, kódovač, ethernetové a pneumatické hadičky do jedného zabaleného zväzku alebo samostatných káblových zväzkov na modulárnu výmenu.
Orientácia konektora – špecifikujte výstupné uhly 0°, 45° alebo 90°, aby ste sa vyhli úzkym ohybom priamo na konektore – bežný konštrukčný omyl, ktorý znižuje životnosť kábla o 60 %.
Predtvarované ohyby – Môžeme tepelne nastaviť krivky káblov tak, aby zodpovedali neutrálnej polohe vášho robota, čím sa zníži stres počas základnej polohy.
Materiál plášťa – Vyberte si PUR pre vystavenie oleju/chladiacej kvapaline, TPE pre vysokú ohybnosť/nízku teplotu alebo FEP/teflón pre extrémne teplo (do 200 °C).
Overmold Color & Marking – Pridajte očíslované vetvy, štítky okruhov alebo QR kódy pre rýchlu identifikáciu údržby – funkcia, ktorú chvália technici v teréne.
Prichádzajúca kontrola materiálu – Pred uvoľnením sa každý kotúč kábla overí na odpor vodiča a hrúbku izolácie.
Automatizované rezanie a odizolovanie – laserom merané dĺžky s presnosťou ±1 mm; nulové odizolovanie, aby sa zabránilo poškodeniu vodiča.
Vedenie podzostavy – Káble uložené v doskách káblových zväzkov so špirálovým ovinutím alebo opletenou manžetou na ochranu proti oderu.
Zostava konektora a kontrola krútiaceho momentu – Všetky závitové konektory utiahnuté na špecifikovaný krútiaci moment (digitálne nástroje s kontrolným záznamom).
Overmolding (vlastné nástroje) – Vertikálne vstrekovanie s integrovanou geometriou odľahčenia ťahu; zaznamenaná hmotnosť a teplota strely.
100 % elektrický test – kontinuita (všetky kolíky), izolačný odpor (≥100 MΩ) a dielektrická odolnosť (1,5 kV AC).
Ukážkové testovanie – V rámci jednej šarže spustíme 5 zostáv na vlastných testovacích zariadeniach na overenie
Záverečná kontrola a balenie – vizuálna kontrola pri zväčšení; antistatické vrecia + exportné kartóny s individuálnymi sériovými číslami.
Reunion udržiava aktívne certifikácie, ktoré sú verejne overiteľné prostredníctvom registrátorov tretích strán:
ISO 9001:2015 – Systém manažérstva kvality
ISO 14001:2015 – Environmentálny manažment
ISO 13485:2016 – Kvalita zdravotníckych pomôcok (platí pre káblové zostavy chirurgického robota)
RoHS & REACH – úplný súlad s obmedzeniami EÚ pre látky; protokoly o skúškach sú k dispozícii na požiadanie
A: Absolútne. Naša konštrukcia s dvojitým tienením (fólia pod opletením) poskytuje účinnosť tienenia > 90 dB. Signálové páry od silových vodičov oddeľujeme aj v rámci zväzku minimálne 2 mm pomocou stredovej výplne alebo deliacej pásky. V prostrediach s vysokou hlučnosťou (napr. bodové zváranie s impulzmi 1 000 A) odporúčame pridať celkový oplet cez celý postroj – túto konfiguráciu sme overili na robotoch na odporové zváranie s nulovými komunikačnými chybami počas 12 mesiacov.
Odpoveď: Ponúkame 24-mesačnú záruku na spracovanie od dátumu odoslania, ktorá zahŕňa integritu konektora, spoľahlivosť spájkovania a utesnenie. Životnosť ohybu je overená pre každú šaržu, ale nie je zaručená proti mechanickému poškodeniu (napr. ohnutie pod špecifikovaný polomer alebo prekročenie torzného uhla). Pre veľkoobjemové zmluvy ponúkame predĺžené záručné podmienky na základe ročných prognóz používania.
Typické dodacie lehoty spoločnosti Reunion pre káblové zostavy kĺbového robota:
Vzorky prototypov – 10 – 15 dní (1 – 10 zostáv).
Pilotná výroba – 15 – 20 dní (10 – 100 montáží).
Výrobné objednávky – 20-25 týždňov (500+ montáží).
Dodacia lehota sa môže líšiť v závislosti od dostupnosti kábla, dodacej doby konektora a zložitosti montáže. Odporúčame zapojiť Reunion na začiatku cyklu návrhu, aby ste zabezpečili optimálne časy prípravy a podporu návrhu.
