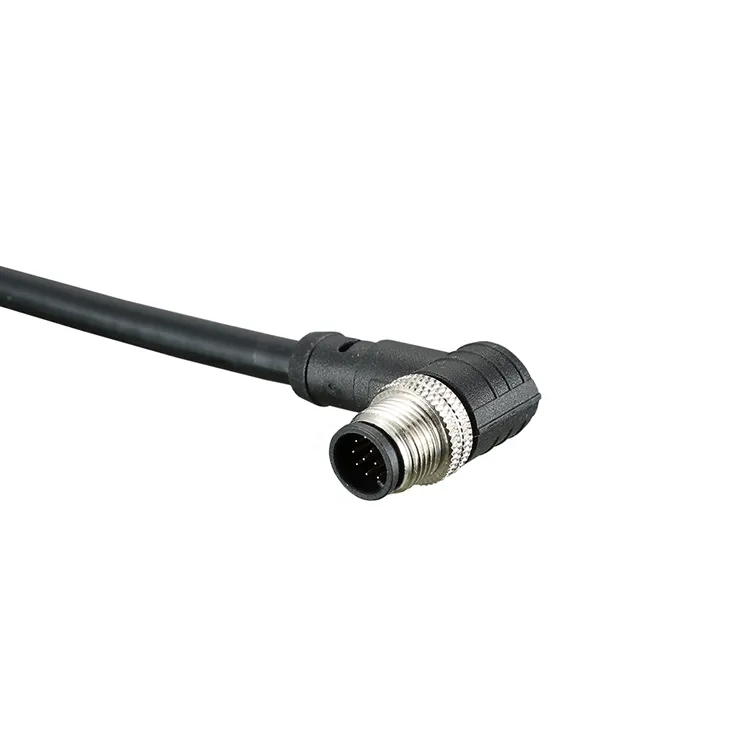

ReuniondodávaPriemyselný vodotesný konektor série M12pre výrobcov, ktorí hľadajú spoľahlivé elektrické pripojenia v náročných priemyselných prostrediach. Táto séria konektorov, navrhnutá pre kompatibilné automatizačné, snímacie a riadiace systémy, ponúka praktickú kombináciu kompaktnej inštalácie, bezpečnej závitovej spojky a ochrany životného prostredia v závislosti od modelu na podporu stabilnej prevádzky zariadenia.
Zhrnutie článku:Priemyselná konektivita ovplyvňuje dobu prevádzky stroja, presnosť signálu a náklady na údržbu. Priemyselný vodotesný konektor série M12 sa široko používa na pripojenie senzorov, akčných členov, riadiacich jednotiek a priemyselných komunikačných zariadení. Pochopenie kódovania konektorov, konfigurácie kontaktov, ochrany proti vniknutiu, konštrukcie kábla a elektrických parametrov pomáha inžinierom vybrať si správne riešenie. Tento článok sa zaoberá prevádzkovými princípmi, základnými špecifikáciami, priemyselnými aplikáciami, inštalačnými postupmi a úvahami o nákupe, ktoré pomáhajú podnikom prijímať informované rozhodnutia o konektoroch.
1. Prečo je priemyselná konektivita dôležitá?
3. Ktoré konštrukčné prvky prinášajú praktické výhody?
4. Ktoré technické špecifikácie by ste mali hodnotiť?
5. Ktoré odvetvia využívajú konektory M12?
6. Ako by mali kupujúci hodnotiť dodávateľa konektorov M12?
7. Aké postupy pomáhajú predĺžiť životnosť konektora?
Moderné priemyselné zariadenia závisia od presného prenosu elektrickej energie a signálov medzi vzájomne prepojenými komponentmi. Senzory zhromažďujú prevádzkové údaje, akčné členy vykonávajú príkazy a ovládače koordinujú pohyby stroja. Každé pripojenie v rámci tohto systému prispieva k celkovému výkonu.
Konektor, ktorý sa pri vibráciách uvoľní, prepustí vlhkosť k elektrickým kontaktom alebo nedokáže udržať konzistentný kontakt, môže prerušiť výrobu a skomplikovať riešenie problémov. V automatizovanej výrobe môže aj malý problém s pripojením viesť k neočakávaným prestojom, opakovanej údržbe alebo nepresným údajom snímača.
Priemyselné konektory preto musia spĺňať niekoľko požiadaviek súčasne:
Formát konektora M12 rieši mnohé z týchto potrieb prostredníctvom kompaktného kruhového dizajnu a systému závitovej spojky. Keď sa pre aplikáciu vyberie správny model, môže to pomôcť inžinierom vybudovať organizované, udržiavateľné a spoľahlivé priemyselné elektroinštalačné systémy.
Označenie M12 sa vzťahuje na konektorové rozhranie s nominálnou 12 mm závitovou spojkou. Jeho kompaktné rozmery ho robia obzvlášť užitočným pre poľné zariadenia a stroje, kde je inštalačný priestor obmedzený, ale bezpečné elektrické pripojenie zostáva nevyhnutné.
Na rozdiel od konektora vybraného výhradne pre jeho fyzický vzhľad, produkt M12 musí byť hodnotený podľa jeho kompletnej konfigurácie. Rôzne modely môžu mať rôzny počet kolíkov, usporiadanie kódovania, priradenie kontaktov, typy káblov a hodnotenie elektrického výkonu.
V závislosti od konkrétneho produktu môžu dostupné konfigurácie zahŕňať priame konektory, pravouhlé konektory, zástrčky namontované na kábli a zásuvky na paneli. Priamy dizajn môže vyhovovať prístupným inštalačným bodom, zatiaľ čo pravouhlý dizajn môže pomôcť zvládnuť vôľu káblov v stiesnených priestoroch.
Niektoré konfigurácie M12 sú určené pre signály snímačov a akčných členov, zatiaľ čo iné kódovacie systémy podporujú konkrétne aplikácie priemyselnej komunikácie alebo napájania. Tieto varianty by sa nemali považovať za vzájomne zameniteľné. Pred pripojením zariadenia musia inžinieri overiť usporiadanie kolíkov, kódovanie, napätie, prúd a požiadavky na rozhranie.
Vodotesné konektory M12 používajú vhodné usporiadanie krytu, tesnenia a káblového vstupu, aby sa obmedzil prienik vonkajších nečistôt. Úroveň ochrany sa líši podľa modelu a podmienok inštalácie. Napríklad zostava s krytím IP67 je navrhnutá pre prachotesnú ochranu a dočasné ponorenie za definovaných testovacích podmienok za predpokladu, že je správne zostavená a používaná podľa špecifikácií.
Konfigurácie špecifické pre produkt a dostupné možnosti nájdete na produktovej stránke priemyselného vodotesného konektora Reunion série M12.
Priemyselné stroje často obsahujú množstvo senzorov a riadiacich komponentov v rámci obmedzeného priestoru. Tvarový faktor M12 poskytuje kompaktné pripojovacie rozhranie, ktoré môže pomôcť zjednodušiť usporiadanie káblov a znížiť zbytočný inštalačný priestor.
To môže byť užitočné najmä v dopravných systémoch, robotických zariadeniach, baliacich strojoch a distribuovaných automatizačných inštaláciách, kde sú viaceré prevádzkové zariadenia pripojené k spoločnej riadiacej architektúre.
Závitové pripojenie pomáha zachovať párovacie rozhranie počas bežnej prevádzky zariadenia. V porovnaní s nedostatočne zaisteným spojením môže správne zostavená závitová spojka znížiť náhodné oddelenie spôsobené rutinným pohybom a vibráciami.
Spojenie by však malo byť vždy dotiahnuté podľa pokynov výrobcu. Prílišné utiahnutie môže poškodiť konektor, zatiaľ čo nedostatočné utiahnutie môže ohroziť mechanickú bezpečnosť alebo tesniaci výkon.
Vhodné tesniace komponenty môžu pomôcť chrániť elektrické kontakty pred prachom a vlhkosťou. Je to dôležité pre zariadenia inštalované v blízkosti výrobných procesov, čistiacich priestorov, vonkajších strojov a iných miest, kde sa očakáva vystavenie životnému prostrediu.
Ochrana závisí od kompletnej zostavy, vrátane spojovacieho rozhrania, káblového vstupu, montážneho usporiadania a stavu tesnení. Konektor sa musí vyberať podľa skutočného prevádzkového prostredia a nie podľa samotného slova „vodotesný“.
Rôzne materiály káblov a usporiadanie kontaktov umožňujú prispôsobiť konektor M12 konkrétnym požiadavkám na zariadenie. V závislosti od modelu môžu kupujúci potrebovať vyhodnotiť flexibilitu kábla, odolnosť proti oderu, veľkosť vodiča, tienenie, pokovovanie kontaktov a orientáciu inštalácie.
Použitie kompatibilných štandardizovaných rozhraní konektorov môže zjednodušiť výmenu komponentov a izoláciu porúch. Technici môžu ľahšie identifikovať body pripojenia za predpokladu, že dokumentácia zapojenia, priradenia pinov a čísla náhradných dielov sú presne udržiavané.
Výber konektora len podľa vzhľadu alebo veľkosti závitu nestačí. Nákupný tím by mal porovnať zverejnené špecifikácie výrobcu s elektrickými, mechanickými a environmentálnymi požiadavkami cieľovej aplikácie.
Nasledujúca tabuľka uvádza hlavné parametre, ktoré je potrebné vyhodnotiť pri kontrole vodotesného konektora M12. Skutočné hodnoty musia byť potvrdené podľa aktuálneho údajového listu vybraného modelu.
| Špecifikácia | Čo skontrolovať | Prečo na tom záleží |
|---|---|---|
| Rozhranie konektora | Konštrukcia závitovej spojky a spojky M12 | Zabezpečuje mechanickú kompatibilitu so zariadením. |
| Konfigurácia pinov | Počet kontaktov a priradenie pinov | Podporuje správne zapojenie a prenos signálu. |
| Kódovanie | A-kódovaný, D-kódovaný, X-kódovaný alebo iný špecifikovaný typ | Pomáha identifikovať zamýšľané rozhranie a predchádza nekompatibilným pripojeniam. |
| Menovité napätie | Prevádzkové napätie špecifikované výrobcom | Musí zodpovedať elektrickému systému a platným bezpečnostným požiadavkám. |
| Menovitý prúd | Aktuálne hodnotenie pre zvolenú konfiguráciu | Pomáha zabrániť prevádzke mimo elektrických limitov konektora. |
| Ochrana proti vniknutiu | Požadované IP hodnotenie a montážne podmienky | Určuje vhodnosť pre predpokladané vystavenie prachu a vlhkosti. |
| Prevádzková teplota | Stanovené minimálne a maximálne teploty | Pomáha udržiavať výkon pri meniacich sa okolitých podmienkach. |
| Kontaktný materiál | Základný materiál a kontaktné pokovovanie | Ovplyvňuje výkon elektrického kontaktu a odolnosť voči opotrebovaniu alebo korózii. |
| Konštrukcia káblov | Veľkosť vodiča, materiál plášťa, dĺžka a tienenie | Podporuje inštaláciu, flexibilitu a environmentálne požiadavky. |
| Mechanická odolnosť | Hodnotenie párovacieho cyklu a požiadavky na spojenie | Pomáha posúdiť vhodnosť pre údržbu a opakované pripojenie. |
Dôležitá poznámka k výberu:Nepredpokladajte, že každý konektor v sérii M12 podporuje rovnaké napätie, prúd, počet kolíkov, kódovanie, teplotný rozsah alebo IP. Napríklad štvorkolíkový konektor snímača a vysokorýchlostný dátový konektor môžu mať podstatne odlišné elektrické požiadavky napriek tomu, že zdieľajú označenie M12.
Pred objednaním si vyžiadajte presné číslo dielu, rozmerový výkres, schému zapojenia a príslušné skúšobné údaje. Tieto dokumenty uľahčujú potvrdenie, že konektor spĺňa požiadavky systému.
Automatizované výrobné linky sa spoliehajú na senzory, ovládače a distribuované riadiace moduly na monitorovanie zariadení a koordináciu operácií stroja. Vhodné konektory M12 poskytujú praktické spojovacie body pre zariadenia v teréne a pomáhajú organizovať zapojenie stroja.
Robotické bunky a baliace zariadenia môžu obsahovať pohyblivé zostavy, kompaktné držiaky snímačov a obmedzený priestor na vedenie káblov. Dostupnosť rôznych orientácií konektorov a konfigurácií káblov môže pomôcť inžinierom navrhnúť dostupnejšie pripojenia. Dynamické aplikácie stále vyžadujú káblové a konektorové zostavy dimenzované pre aktuálne podmienky pohybu a ohybu.
Kompatibilné varianty kódovania M12 sa používajú vo vybraných aplikáciách priemyselných sietí. Správny model závisí od komunikačného štandardu, požadovanej rýchlosti prenosu dát, priradenia pinov, usporiadania tienenia a rozhrania sieťového zariadenia.
Vonkajšie senzory a monitorovacie zariadenia môžu čeliť dažďu, prachu, teplotným zmenám a iným environmentálnym stresom. Vhodne dimenzovaný konektor M12 môže pomôcť chrániť elektrické rozhranie, keď je kompletná zostava nainštalovaná podľa jej špecifikácií.
Vybrané dopravné systémy a priemyselné vozidlá využívajú kruhové konektory na prepojenie senzorov a ovládacích zariadení. Pri týchto aplikáciách by dizajnéri mali zvážiť vibrácie, pohyb káblov, kolísanie teplôt, pôsobenie tekutín a akékoľvek kvalifikačné požiadavky špecifické pre daný priemysel.
Vo všetkých týchto sektoroch je najlepší konektor ten, ktorý zodpovedá skutočným prevádzkovým podmienkam, nie nevyhnutne model s najvyšším nominálnym hodnotením alebo najnižšou obstarávacou cenou.
Výber dodávateľa ovplyvňuje viac ako počiatočné obstarávacie náklady. Konzistentnosť produktu, technická podpora, dokumentácia, plánovanie výroby a komunikácia môžu ovplyvniť časový harmonogram projektu a dlhodobú údržbu.
Pri hodnotení dodávateľa, akým je Reunion, by nákupné tímy mali zvážiť nasledujúce body a potvrdiť, ktoré služby sa vzťahujú na požadovanú konfiguráciu produktu.
V prípade väčších projektov obstarávania by kupujúci mali pred hromadnou objednávkou stanoviť aj schvaľovací proces pre vzorky a špecifikácie. Zdokumentovanie schváleného čísla dielu a revízie pomáha znížiť riziko prijatia konektora, ktorý sa líši od testovanej konfigurácie.
Ak si chcete prečítať dostupné informácie o produkte, navštívte stránku priemyselného vodotesného konektora Reunion a oznámte svoje technické požiadavky priamo dodávateľovi.
Správna inštalácia je nevyhnutná pre zachovanie elektrickej stability a ochranu životného prostredia. Aj kvalitný konektor môže predčasne zlyhať, ak sa pri montáži alebo prevádzke poškodia jeho kontakty, závity, kábel alebo tesnenia.
Frekvencia kontrol by mala odrážať závažnosť prevádzkového prostredia. Konektory vystavené častému umývaniu, chemickým látkam, silným vibráciám alebo nepretržitému pohybu môžu vyžadovať dodatočnú pozornosť. Vždy dodržiavajte pokyny výrobcu a plán údržby zariadenia.
Jeho primárnym účelom je poskytnúť kompaktné elektrické pripojenie pre kompatibilné priemyselné zariadenia, vrátane senzorov, akčných členov, riadiacich zariadení a vybraných komunikačných systémov. V závislosti od modelu, environmentálne tesnenie pomáha chrániť spojenie pred prachom a vlhkosťou.
Nie. Hodnoty ochrany sa líšia podľa modelu a konštrukcie zostavy. Kupujúci by si mali skontrolovať presný údajový list produktu a potvrdiť, či sa hodnotenie vzťahuje na spojený konektor, nezapojený konektor alebo konkrétne podmienky inštalácie.
Konektory s kódovaním A a kódovaním D používajú rôzne usporiadanie kľúčov a kontaktov pre rôzne zamýšľané aplikácie. Varianty s kódovaním A sa bežne používajú pre senzory a akčné členy, zatiaľ čo varianty s kódom D sú spojené s určitými aplikáciami priemyselného Ethernetu. Skutočná kompatibilita musí byť overená podľa príslušného protokolu, priradenia pinov a dokumentácie k zariadeniu.
Áno, za predpokladu, že vybraný konektor a kompletná káblová zostava sú určené pre očakávané vonkajšie podmienky. Kupujúci by mali pred inštaláciou posúdiť ochranu proti vniknutiu, teplotný rozsah, vystavenie UV žiareniu, riziko korózie, trvanlivosť plášťa kábla a montážne opatrenia.
Začnite identifikáciou párovacieho rozhrania, kódovania, počtu kolíkov, elektrických parametrov, požiadaviek na komunikáciu, špecifikácií káblov a podmienok prostredia. Porovnajte tieto požiadavky s údajovým listom výrobcu a vyžiadajte si technické potvrdenie, ak je niektorý parameter neistý.
Zahrňte požadovaný typ konektora, samčie alebo samičie rozhranie, kódovanie, počet kolíkov, dĺžku kábla, veľkosť vodiča, požiadavky na napätie a prúd, stupeň ochrany, odhadované množstvo a všetky dostupné výkresy alebo fotografie. Jasné špecifikácie pomáhajú dodávateľovi posúdiť kompatibilitu a poskytnúť relevantnejšiu cenovú ponuku.
Priemyselný vodotesný konektor série M12 poskytuje všestrannú možnosť pripojenia pre modernú automatizáciu, priemyselné snímanie, stroje a vybrané komunikačné systémy. Jeho kompaktný formát a závitová spojka môžu podporovať organizovanú kabeláž a bezpečné pripojenia, zatiaľ čo vhodné tesnenia a konfigurácie káblov pomáhajú riešiť náročné prevádzkové prostredia.
Úspešný výber závisí nielen od samotného rozhrania M12. Elektrické parametre, kódovanie, priradenie kolíkov, ochrana životného prostredia, konštrukcia káblov a požiadavky na inštaláciu musia byť overené vzhľadom na zamýšľanú aplikáciu. Dôkladná kontrola špecifikácií môže znížiť problémy s kompatibilitou, zlepšiť efektivitu údržby a podporiť spoľahlivejšiu prevádzku zariadenia.
Reunion ponúka riešenie priemyselného vodotesného konektora série M12 pre podniky, ktoré hodnotia komponenty priemyselnej konektivity. Či už vyvíjate nové stroje, získavate náhradné diely alebo plánujete prispôsobené káblové pripojenie, pred nákupom si prečítajte podrobnosti o produkte a pripravte si požiadavky na aplikáciu.Kontaktujte násna prediskutovanie špecifikácií vášho konektora, potvrdenie kompatibility produktu a vyžiadanie cenovej ponuky prispôsobenej vášmu projektu.
