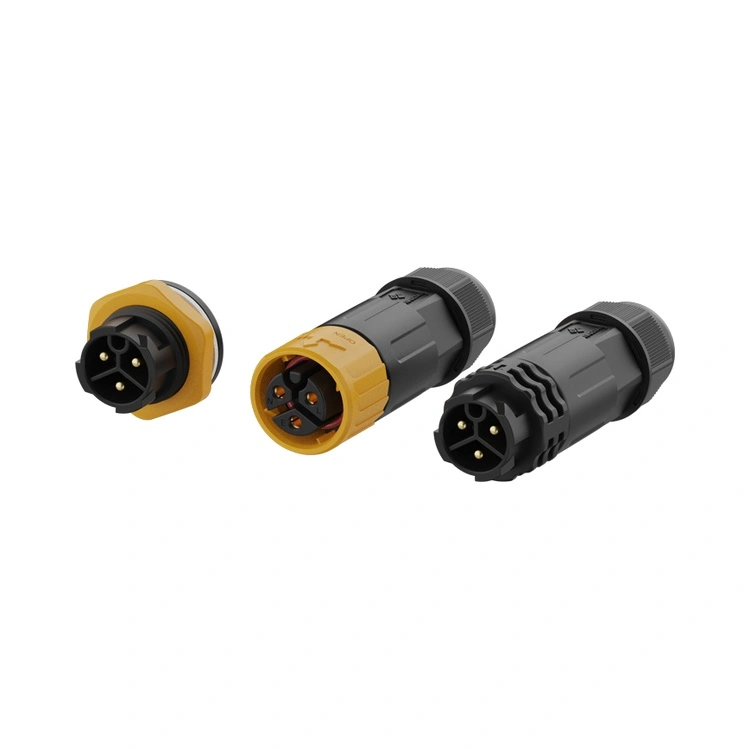

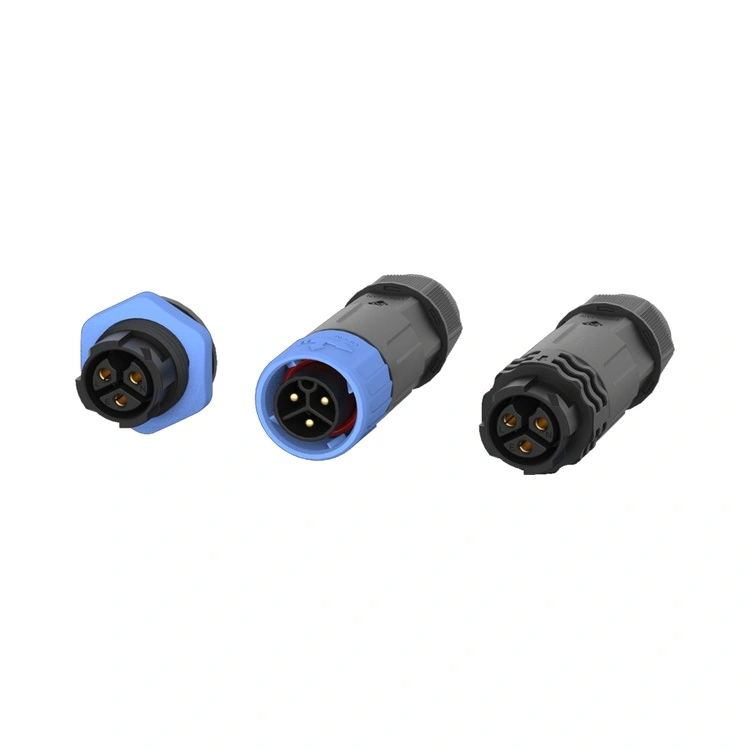

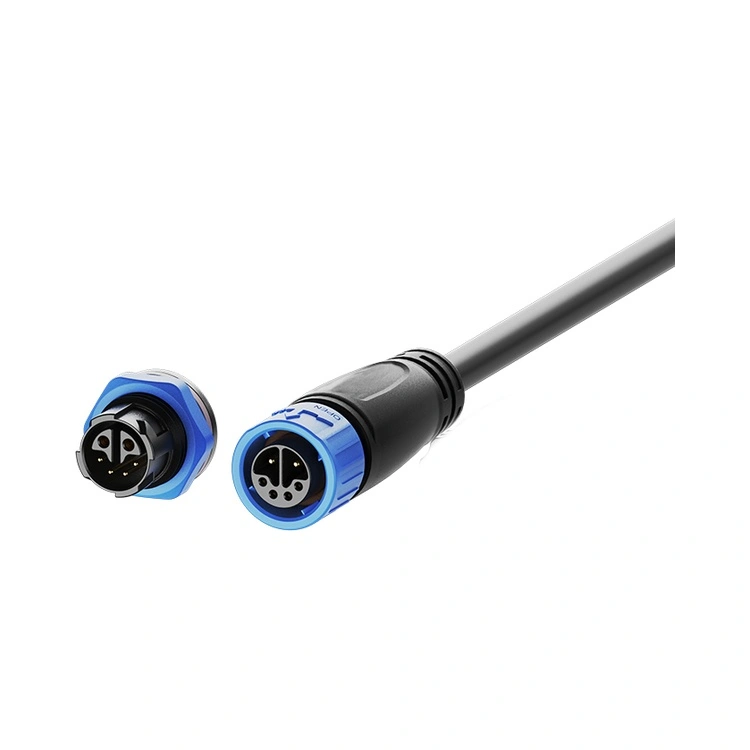

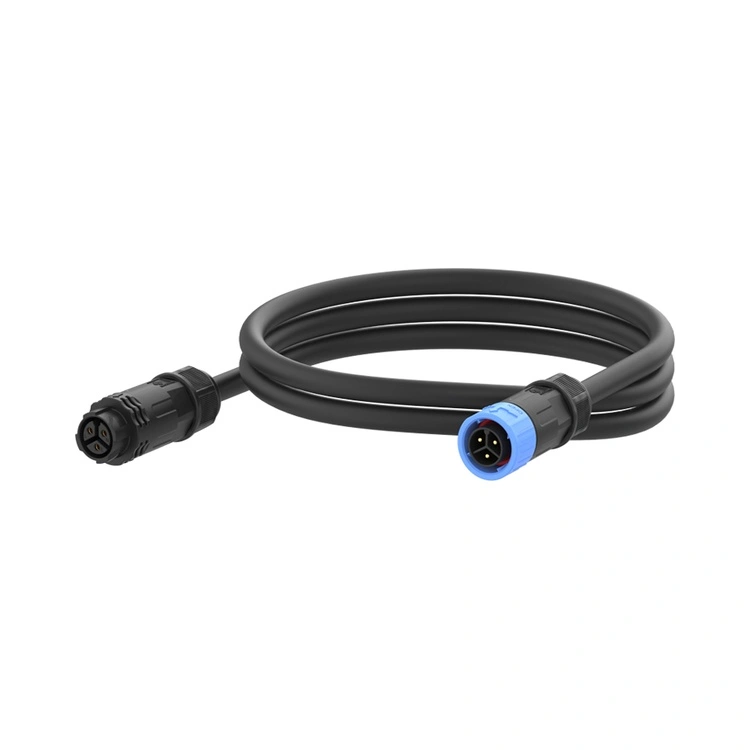

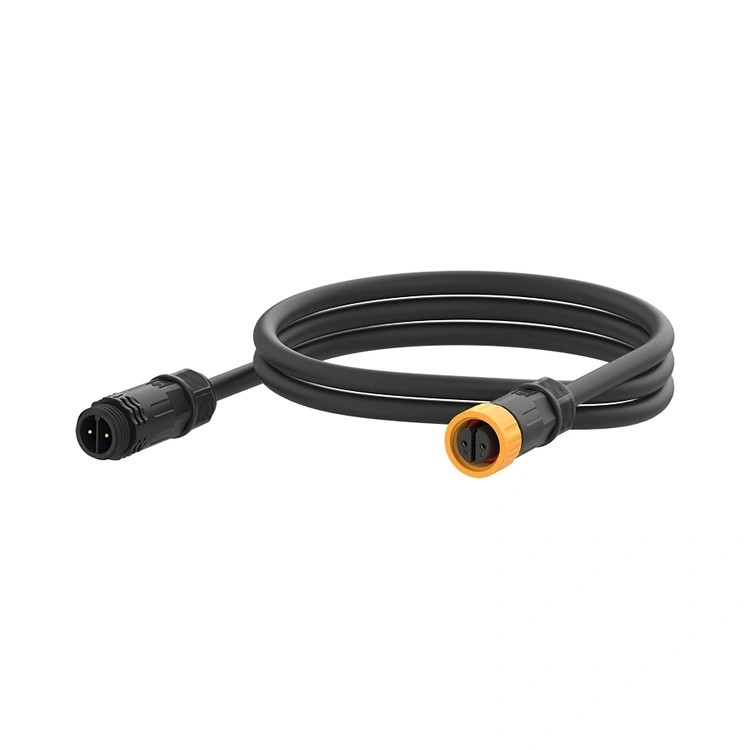

Vodotesný konektor série M16 je priemyselné prepojenie strednej triedy spoločnosti Reunion, navrhnuté na preklenutie medzery medzi kompaktnými konektormi M12 a väčšími napájacími konektormi M20/M25. Tento závitový kruhový konektor, certifikovaný podľa tesniacich noriem IP67/IP68, kombinuje robustné 16 mm rozhranie s ochranou životného prostredia, ktoré je vhodné pre umývacie prostredia, vonkajšie inštalácie a priemyselné zariadenia so strednými požiadavkami na napájanie.
Kontakty sú opracované z mosadze so selektívnym pozlátením, čím sa zachováva nízky kontaktný odpor počas stoviek párovacích cyklov. Reunion vyrába sériu M16 prostredníctvom vertikálne integrovaného procesu – od presného obrábania cez automatizovanú montáž a 100% elektrické testovanie. Séria M16, ktorá je k dispozícii vo verziách na montáž na panel a na kábel, so spájkovanými alebo PCB zakončeniami, sa prispôsobuje rôznym dizajnom zariadení. Pre inžinierov, ktorí vyžadujú konektor, ktorý ponúka väčšiu prúdovú kapacitu ako M12, ale v stále kompaktnom tvare, tento konektor poskytuje spoľahlivé, utesnené riešenie prepojenia.
| Funkcia | úžitok |
| IP67/IP68 Environmentálne tesnenie | Odoláva prachu, dočasnému ponoreniu a predĺženému ponoreniu – spoľahlivé pre umývanie, vonkajšie a námorné inštalácie. |
| 2 až 8-pinové konfigurácie | Podporuje jednoduché napájacie pripojenia, viacsignálové a hybridné napájacie signály. |
| Hybridná možnosť s 2+4 kolíkmi | Kombinuje napájanie (2 kolíky, 10 A) a signál (4 kolíky, 3 A) do jedného konektora – znižuje počet káblov a priestor na paneli. |
| Prúdové hodnoty do 15A | Zvláda mierne výkonové zaťaženie – vhodné pre motory, ovládače a LED osvetlenie. |
| Závitový uzamykací mechanizmus | Spoje odolné voči vibráciám – bránia uvoľneniu pri pohybe stroja a tepelným cyklom. |
| Pozlátené mosadzné kontakty | Nízky prechodový odpor (≤3 mΩ) a ochrana proti korózii – zachováva výkon vo vlhkom prostredí. |
| Vysokoteplotné puzdro PA66 | Prevádzka -40°C až +105°C – pokrýva priemyselné a vonkajšie teplotné extrémy. |
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový | 6-kolíkový | 7-kolíkový | 8-kolíkový | 2+4-kolíkové |
| Menovité napätie | 250V | 250V | 250V | 250V | 125 V | 50 V | 50 V | 250V + 50V |
| Aktuálne hodnotenie | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A + 3A |
| Drôtová sekcia | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Prevádzková teplota: -40 °C ~ +105 °C
Krytie: IP67 / IP68 (spárované)
Materiál puzdra: Vysokoteplotný termoplast
Materiál kontaktu: Pozlátená zliatina medi
Kontaktný odpor: ≤3 mΩ
Cykly párenia: ≥500
Hodnotenie horľavosti: UL 94 V-0
Všetky materiály vyhovujú RoHS
| Aspekt | Séria Reunion M16 | Prémiové európske značky M16 | Nízkonákladový neznačkový M16 |
| Cena | Cena priaznivá pre množstvo | 3-4x vyššie | Vopred lacnejšie |
| Hodnotenie tesnenia | IP67/IP68 – štandard | Typické IP67 | Neoverené nároky |
| Aktuálne hodnotenie | Až 15A | Typicky do 15A | Variabilné |
| Možnosti PIN | 2~8piny plus hybridné 2+4piny | Obmedzený rozsah | Neúplný výber |
| 100% elektrické testovanie | Každá jednotka | Na základe vzorky | Náhodné alebo žiadne |
| Vysledovateľnosť | ERP vysledovateľné od živice až po hotový konektor | áno | žiadne |
| Dodacia lehota | 10-17 dní | 4-8 týždňov | Nepredvídateľné |
| Prispôsobenie MOQ | Nízka (100 kusov) | Vysoká (500+) | Neponúkané |
| Technická podpora | 24-hodinová odpoveď od 10-členného inžinierskeho tímu | Dobré ale pomalšie | Obmedzené |
| Certifikáty ISO | 9001, 14001, 13485 | Zvyčajne 9001 | Zvyčajne žiadne |
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre M16 používané v diagnostických alebo monitorovacích zariadeniach. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
Výrobná linka M16 spoločnosti Reunion funguje pod prísnymi procesnými kontrolami. Utesnenie IP67/IP68 je overené na každej výrobnej šarži skutočným ponorným testom. Záznamy o skúškach, materiálové certifikáty a inšpekčné správy sa uchovávajú pre každú šaržu, čo podporuje vaše audity kvality a požiadavky na dokumentáciu zákazníka.
Hybridná konfigurácia 2+4 kombinuje dva napájacie kontakty (10A, 250V) a štyri signálne kontakty (3A,50V) v jedinom kryte konektora. Tento dizajn ponúka významné výhody:
Znižuje počet káblov – namiesto samostatných napájacích a signálových káblov prenáša jeden kábel oba.
Šetrí miesto na paneli – jeden výrez na paneli nahrádza dva.
Zjednodušuje inštaláciu – jeden konektor, ktorý sa spája namiesto dvoch.
Typické aplikácie zahŕňajú motorové pohony (napájanie + spätná väzba enkodéra), LED svietidlá (napájanie + ovládanie DALI) a priemyselné snímače vyžadujúce napájanie aj dáta. Ak vaše zariadenie vyžaduje napájanie >4A a prenáša aj nízkonapäťové signály, hybrid 2+4 je často najefektívnejším riešením.
Obe hodnotenia sú k dispozícii pre rovnaký dizajn konektora, ale praktický rozdiel je:
IP67 – Chránené proti dočasnému ponoreniu (1 m na 30 minút). Vhodné pre väčšinu vonkajších a umývacích aplikácií.
IP68 – Ochrana proti nepretržitému ponoreniu (hĺbka a trvanie špecifikované zákazníkom). Vhodné pre námorné, ponorené senzory a inštalácie náchylné na záplavy.
Reunion štandard M16 má krytie IP67. Pre IP68 používame vylepšené materiály O-krúžkov a voliteľné prelisovanie. Zadajte očakávanú hĺbku a trvanie ponorenia (napr. „IP68, 2 m po dobu 24 hodín“) a náš technický tím potvrdí vhodnosť.
Na dosiahnutie a udržanie utesnenia IP67 spoločnosť Reunion odporúča:
Uťahovací moment – Rukou uťahujte maticu spojky, kým sa O-krúžok nedotkne povrchu panelu, potom použite dodatočný krútiaci moment 0,6 – 0,8 Nm pomocou momentového kľúča. Neprekračujte 1,0 Nm.
Kontrola O-krúžku – Ak je viditeľná deformácia, prasklina alebo stvrdnutie, vymeňte O-krúžok.
Plán výmeny – ročne pre každodenné umývacie aplikácie; každé 2-3 roky pre štandardné priemyselné prostredia.
Polomer ohybu kábla – Na vstupe konektora dodržujte minimálny priemer kábla 5×.
Orientácia – Pri vonkajších aplikáciách alebo pri umývaní nasmerujte výstup kábla nadol.
