Zhrnutie článku:Keďže priemyselné ethernetové siete sa stávajú čoraz dôležitejšími v oblasti automatizácie, strojového videnia, sledovania, LED systémov a inteligentných zariadení, spoľahlivosť konektorov priamo ovplyvňuje integritu údajov a prevádzkyschopnosť systému.Reunion'ssignálový konektor RJ45kombinuje známe rozhranie RJ45 s priemyselnou mechanickou ochranou, flexibilnými montážnymi konfiguráciami a spoľahlivým elektrickým výkonom. Vďaka podpore dátových rýchlostí až 10 Gbps, káblov CAT5e až CAT7, možnostiam ochrany IP50/IP67 a minimálne 2 000 párovacím cyklom je navrhnutý pre aplikácie, kde bežné komerčné konektory RJ45 nemusia poskytovať dostatočnú odolnosť voči životnému prostrediu alebo dlhodobú stabilitu.

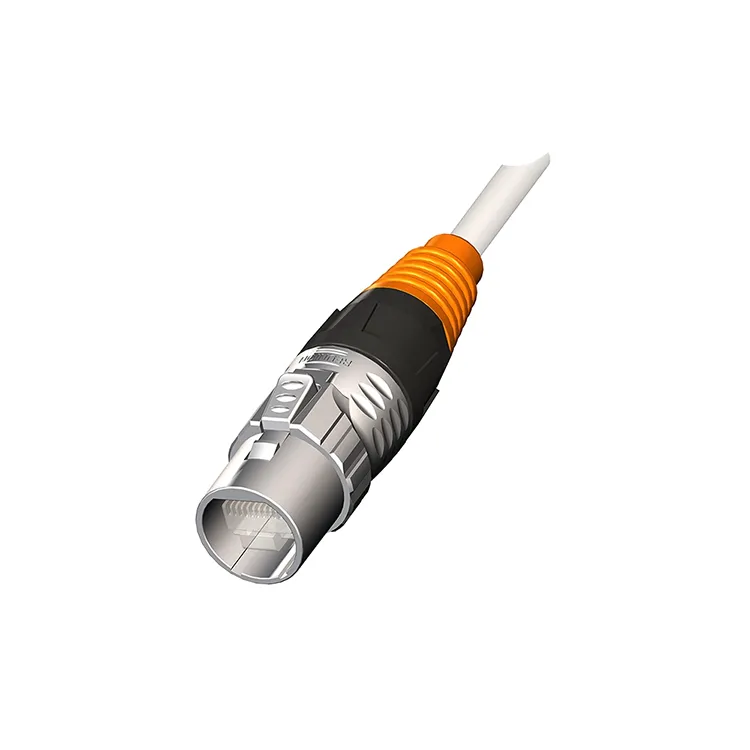

Ansignálový konektor RJ45je ethernetový prepojovací komponent navrhnutý na vytvorenie spoľahlivého fyzického spojenia medzi sieťovým zariadením, káblami, riadiacimi systémami a priemyselnými zariadeniami. Zatiaľ čo konvenčné konektory RJ45 sú široko používané v kanceláriách a obchodných sieťach, priemyselné aplikácie často vystavujú konektory vibráciám, vlhkosti, prachu, teplotným zmenám, opakovanému spájaniu a mechanickému namáhaniu.
Z tohto dôvodu priemyselné konštrukcie RJ45 zvyčajne kladú väčší dôraz na mechanickú ochranu, uzamykacie mechanizmy, tesnenie, výber materiálu a dlhodobú elektrickú stabilitu. Riešenie Reunion kombinuje štandardné rozhranie RJ45 s priemyselne orientovanou konštrukciou pre aplikácie vrátane automatizácie továrne, strojového videnia, vonkajšieho dohľadu, LED displejov a priemyselných komunikačných systémov.
Konektor podporuje ethernetovú komunikáciu cez siete ako PROFINET, EtherNet/IP, EtherCAT a štandardné TCP/IP. V závislosti od konfigurácie môže byť dodaný aj s možnosťou inštalácie na kábel, panel alebo PCB, čo inžinierom uľahčuje integráciu konektora do rôznych štruktúr zariadení.
Ethernetové siete používané v priemyselných prostrediach majú iné požiadavky ako typické kancelárske siete. Konektor nainštalovaný vo vnútri riadenej IT miestnosti sa môže zriedkavo stretnúť s vodou, olejom, vibráciami, prachom alebo opakovaným mechanickým pohybom. Naproti tomu priemyselné komunikačné rozhranie môže byť inštalované vo vnútri riadiacich skríň, robotických buniek, výrobných strojov, vonkajších zariadení alebo kontrolných systémov.
Spoľahlivý priemyselný konektor by preto mal riešiť niekoľko praktických problémov:
Tieto faktory sa stávajú obzvlášť dôležitými, keď je ethernetové prepojenie zodpovedné za riadenie stroja, výmenu dát v reálnom čase, kamerovú komunikáciu alebo vzdialené monitorovanie zariadení.
Dobre navrhnutý priemyselný konektor by mal vyvážiť elektrický výkon, mechanickú odolnosť a pohodlie pri inštalácii. Signálový konektor RJ45 spoločnosti Reunion obsahuje niekoľko funkcií určených pre náročné ethernetové aplikácie.
| Funkcia | Signálový konektor RJ45 Reunion | Inžiniersky prínos |
|---|---|---|
| Rýchlosť prenosu dát | Až 10 Gbps | Podporuje vysokorýchlostnú ethernetovú komunikáciu |
| Bývanie | Zliatina zinku, voliteľný PA6 | Poskytuje mechanickú ochranu a flexibilitu konfigurácie |
| Ochrana | IP50 / IP67 pri spojení | Vhodné pre rôzne podmienky prostredia |
| Párovacie cykly | ≥2 000 | Podporuje opakovanú údržbu a servis zariadenia |
| Prevádzková teplota | -40 °C až +85 °C | Vhodné pre široké priemyselné teplotné podmienky |
| Káblový výstup | 180° rovný / 90° pravý uhol | Zlepšuje flexibilitu inštalácie v kompaktných zariadeniach |
| Ukončenie | Spájkovacia miska alebo IDC | Podporuje rôzne požiadavky na pole a montáž |
Jedným z pozoruhodných konštrukčných prvkov je rýchlo otočný uzamykací systém. V porovnaní s jednoduchým trecím rozhraním môže špeciálny uzamykací mechanizmus poskytnúť dodatočnú bezpečnosť spojenia tam, kde sa očakávajú vibrácie alebo opakovaný pohyb.
Výber ethernetového konektora by mal začať skôr elektrickými a environmentálnymi požiadavkami siete než samotným vzhľadom. Inžinieri by mali vyhodnotiť prenosovú rýchlosť, impedanciu, prechodový odpor, prevádzkovú teplotu, úroveň ochrany, kompatibilitu káblov a mechanickú konfiguráciu.
| Špecifikácia | Typická hodnota Reunion | Prečo na tom záleží |
|---|---|---|
| Charakteristická impedancia | 100 Ω ± 5 % | Pomáha udržiavať vhodné správanie diferenciálneho signálu |
| Aktuálne hodnotenie | 1,5 A na kontakt | Definuje schopnosť trvalého kontaktného prúdu |
| Menovité napätie | 50 V | Definuje špecifikované pracovné napätie |
| Kontaktný odpor | Počiatočná ≤10 mΩ | Nižší odpor podporuje stabilný elektrický kontakt |
| Izolačný odpor | ≥500 MΩ pri 500 V DC | Označuje izolačný výkon |
| Kompatibilita káblov | CAT5e / CAT6 / CAT6a / CAT7 | Poskytuje flexibilitu pre návrh ethernetového systému |
| Prevádzková teplota | -40 °C až +85 °C | Podporuje náročné teplotné prostredia |
Pri vysokorýchlostných systémoch by mali inžinieri zvážiť aj stratu vloženia, stratu spätného toku, konštrukciu kábla, stratégiu tienenia, uzemnenie a celý prenosový kanál. Výkon konektora nemožno hodnotiť nezávisle od kábla, spôsobu ukončenia a architektúry siete.
Reunion špecifikuje podporu pre káble CAT5e, CAT6, CAT6a a CAT7 vrátane lankových alebo pevných vodičov v uvedenom rozsahu AWG 26–22. To umožňuje, aby sa konektor považoval za štandardnú ethernetovú infraštruktúru aj pre výkonnejšie priemyselné komunikačné systémy.
Vďaka všestrannosti Ethernetu sú rozhrania RJ45 relevantné v mnohých priemyselných a komerčných systémoch. Odolná verzia sa stáva užitočnou najmä vtedy, keď konektor musí odolať environmentálnemu alebo mechanickému namáhaniu.
Automatizované výrobné linky závisia od komunikácie medzi PLC, ovládačmi, snímačmi, pohonmi, priemyselnými počítačmi a inými sieťovými zariadeniami. Odolné ethernetové rozhranie môže pomôcť udržať stabilné pripojenie počas nepretržitej prevádzky.
Priemyselné kamery môžu generovať značné množstvo obrazových údajov. Vysokorýchlostné ethernetové pripojenie je preto dôležité pre prenos inšpekčných informácií medzi kamerami, priemyselnými počítačmi a riadiacimi systémami.
Vonkajšie monitorovacie zariadenia môžu byť vystavené dažďu, prachu, zmenám teploty a fyzickému vystaveniu. Príslušný konektor s hodnotením IP môže poskytnúť dodatočnú ochranu na rozhraní Ethernet.
Veľké LED displeje a profesionálne osvetľovacie zariadenia často vyžadujú spoľahlivé ovládanie a dátovú komunikáciu. Konektor s flexibilnými káblovými výstupmi a bezpečným uzamykaním môže zjednodušiť inštaláciu v zariadeniach s obmedzeným priestorom.
Rozvádzače môžu obsahovať viacero komunikačných rozhraní v obmedzenom priestore. Konfigurácie na panel a PCB poskytujú výrobcom zariadení a systémovým integrátorom ďalšie možnosti integrácie.
Pri získavaní priemyselného ethernetového konektora by kupujúci mali definovať aplikáciu pred porovnaním jednotlivých produktov. Nasledujúci kontrolný zoznam vám môže pomôcť zúžiť výber:
Pri projektoch na mieru by kupujúci mali poskytnúť aj očakávané množstvo objednávky, dĺžku kábla, orientáciu konektora, požiadavky na značenie, preferencie materiálu krytu a obmedzenia pri inštalácii. Tieto podrobnosti umožňujú dodávateľovi odporučiť konfiguráciu namiesto toho, aby jednoducho ponúkal štandardný katalógový diel.
Reunion je výrobca konektorov so sídlom v Číne so skúsenosťami v oblasti napájania, signálu, priemyselnej automatizácie, vodotesných konektorov a produktov na montáž káblov. Jeho výrobné možnosti zahŕňajú dizajn konektorov, vstrekovanie, spájkovanie, rezanie a odizolovanie drôtov, montáž a montáž káblov.
Pre produktový rad RJ45 Reunion uvádza, že každá jednotka prechádza pred odoslaním elektrickým testom. Spoločnosť tiež poskytuje konfigurácie pre montáž na kábel, panel a PCB spolu s priamymi a pravouhlými káblovými výstupmi. Tieto možnosti môžu byť užitočné pre výrobcov OEM a systémových integrátorov vyvíjajúcich zariadenia s rôznym mechanickým usporiadaním.
Širšia výrobná prevádzka spoločnosti Reunion zahŕňa výrobné zariadenie s rozlohou približne 4 000 metrov štvorcových, približne 150 zamestnancov a 10 výrobných liniek. Jeho tím výskumu a vývoja zahŕňa viac ako 10 skúsených inžinierov, zatiaľ čo spoločnosť každoročne vykazuje viac ako 30 prispôsobených projektov. Spoločnosť tiež uvádza, že jej systém kvality zahŕňa certifikácie ISO 9001, ISO 14001 a ISO 13485, pričom pre príslušné produkty je k dispozícii dodatočná dokumentácia o zhode, ako je RoHS a REACH.
Pre kupujúcich, ktorí hodnotia dodávateľa signálových konektorov, môžu tieto výrobné a inžinierske schopnosti zvážiť spolu so špecifikáciami produktu, testovacími postupmi, požiadavkami na prispôsobenie a očakávaniami dodania.
Signálový konektor Reunion RJ45 je určený na prenos dát až do rýchlosti 10 Gbps pri použití s vhodnou kabelážou CAT6a alebo CAT7 a kompatibilným sieťovým zariadením. Skutočný výkon systému závisí od celého ethernetového kanála vrátane kábla, zakončenia a aktívnych zariadení.
Vybrané konfigurácie poskytujú pri spojení ochranu IP67, vďaka čomu sú vhodné pre aplikácie, kde sa vyžaduje ochrana proti prachu a vode. Kompletná inštalácia by sa mala ešte posúdiť z hľadiska vstupu kábla, stavu spojenia, dizajnu krytu a vystavenia vplyvu prostredia.
Špecifikovaná kompatibilita zahŕňa káble CAT5e, CAT6, CAT6a a CAT7, podporujúce lankové alebo pevné vodiče v rámci uvedeného rozsahu AWG 26–22.
Priemyselný signálový konektor RJ45 je určený na minimálne 2 000 párovacích cyklov. Týka sa to najmä zariadení, ktoré si vyžadujú pravidelnú údržbu, výmenu, kontrolu alebo servis v teréne.
áno. V závislosti od požiadaviek projektu môže prispôsobenie zahŕňať konfiguráciu, dĺžku kábla, označenie, možnosti krytu a ďalšie mechanické detaily. Kupujúci by mali pri vyžiadaní cenovej ponuky poskytnúť aplikačné prostredie, špecifikáciu kábla, spôsob inštalácie, množstvo a požadovaný harmonogram dodávok.
Spoľahlivé ethernetové pripojenie začína výberom konektora, ktorý zodpovedá elektrickým, mechanickým a environmentálnym požiadavkám celého systému. Pre priemyselnú automatizáciu, strojové videnie, dohľad, LED zariadenia a ďalšie sieťové zariadenia môže priemyselné rozhranie RJ45 poskytnúť odolnosť a flexibilitu inštalácie, ktorá je potrebná nad rámec bežného kancelárskeho sieťového hardvéru.
Reunion kombinuje kompatibilitu RJ45 s možnosťami ochrany IP, priemyselným teplotným výkonom, viacerými montážnymi konfiguráciami, bezpečným uzamykaním a vysokorýchlostným ethernetovým prenosom. Ak získavate zdroje ansignálový konektor RJ45v prípade výroby OEM, systémovej integrácie alebo hromadného nákupu si najprv skontrolujte káblové a environmentálne požiadavky a potom prediskutujte požadovanú konfiguráciu s technickým tímom.
