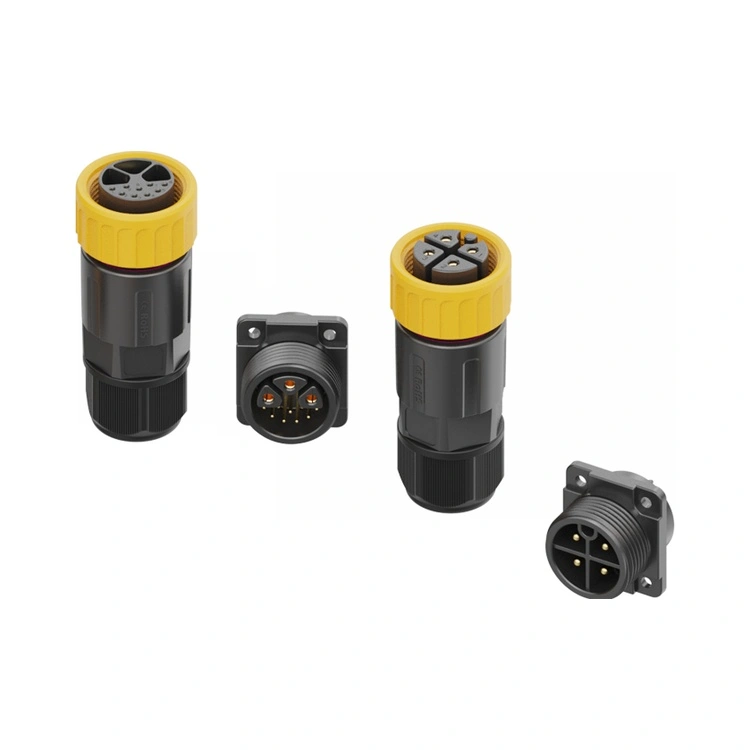

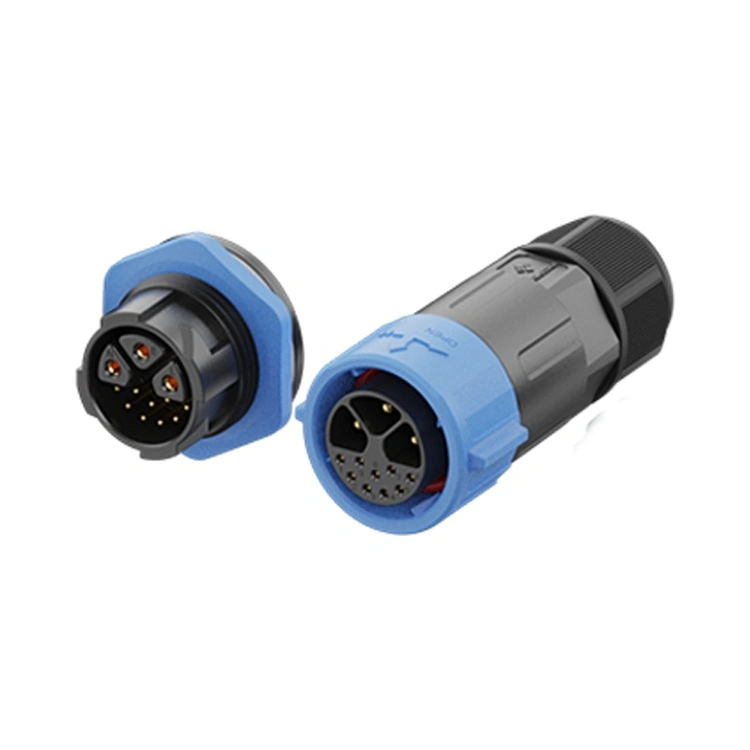

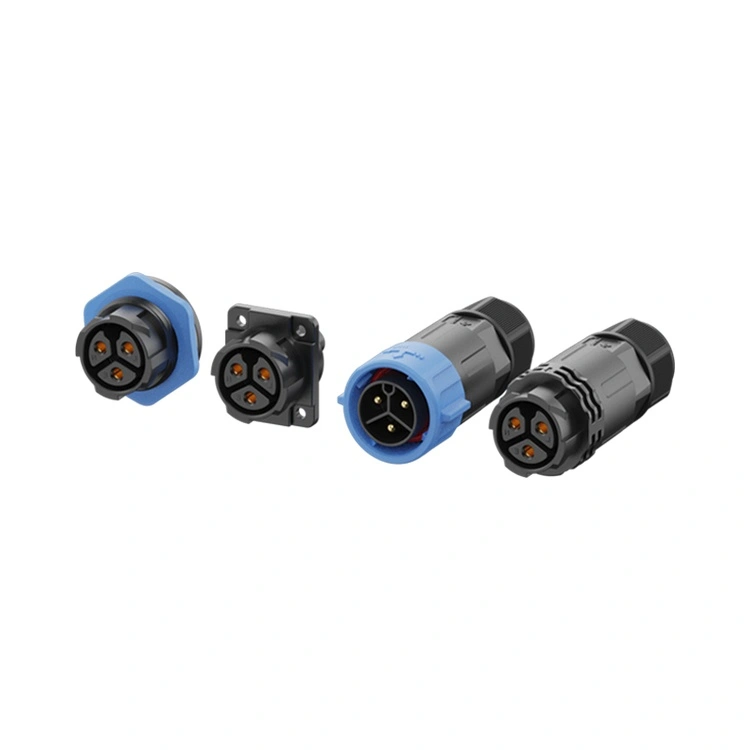

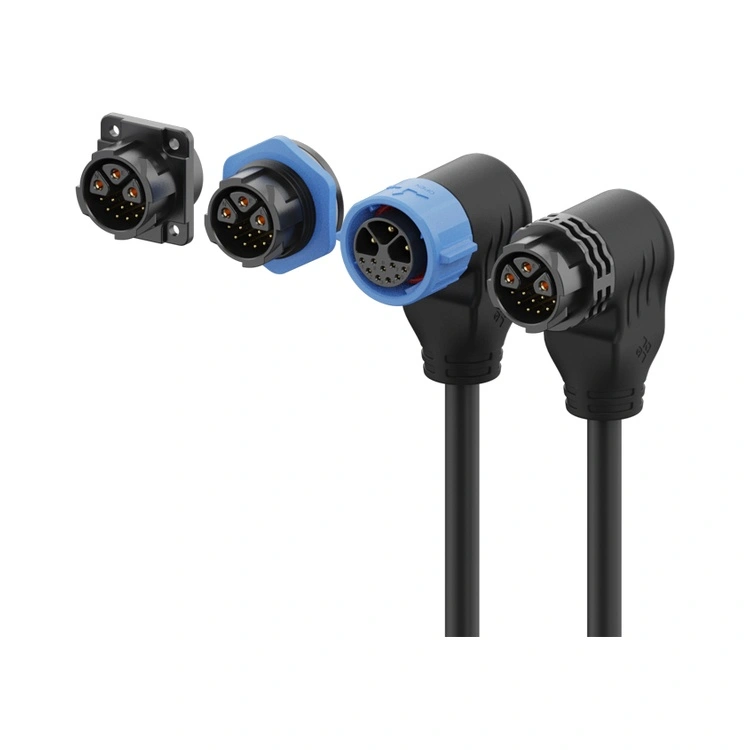

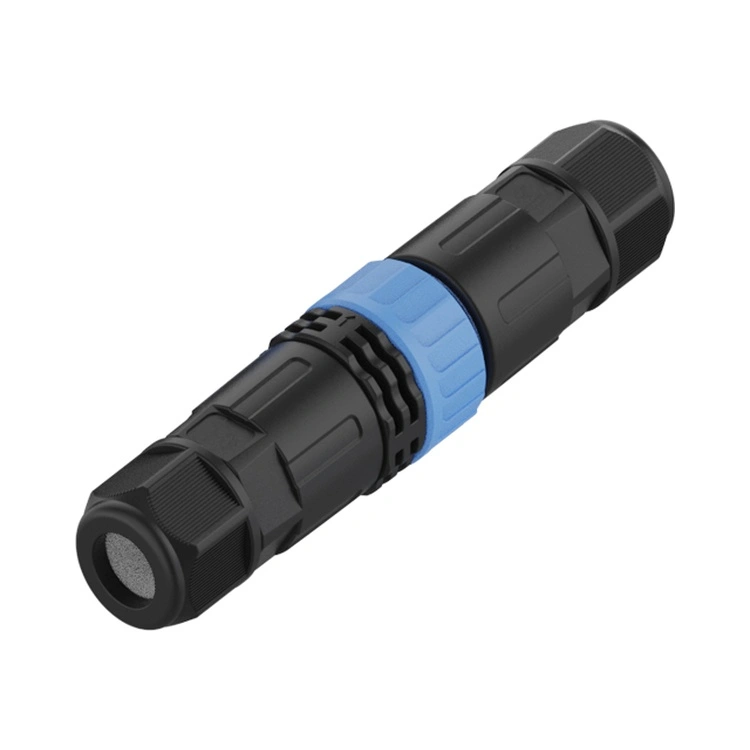

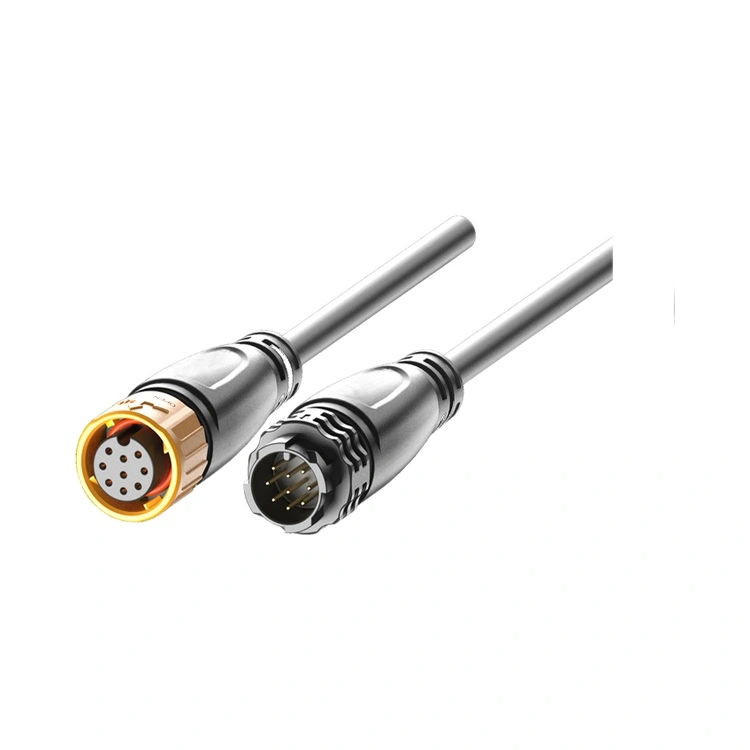

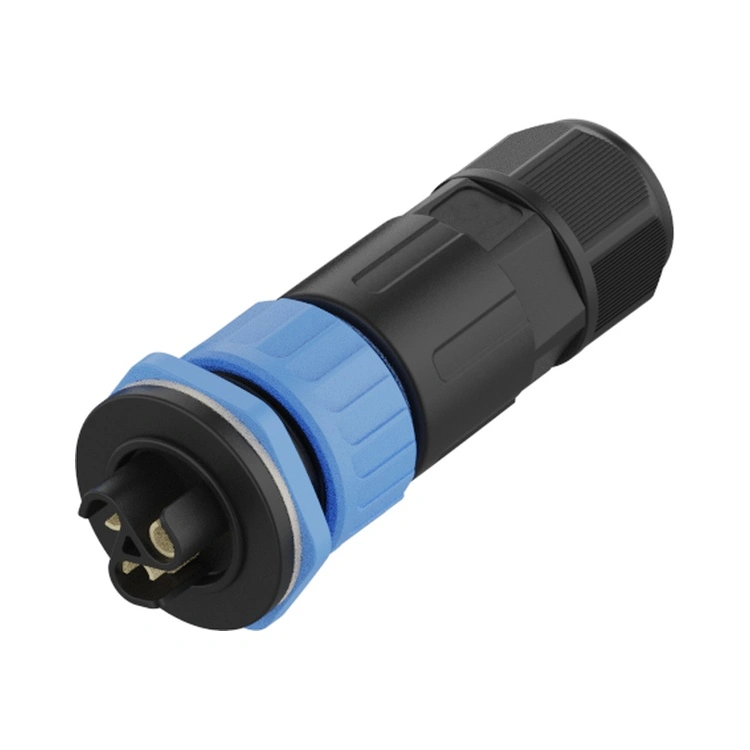

Plastový vodotesný konektor série M25 je vlajkovou loďou vysokoprúdového prepojenia odolného voči korózii od spoločnosti Reunion, navrhnutým pre aplikácie, kde musí podstatná dodávka energie (až 30 A) koexistovať s agresívnymi podmienkami prostredia. Tento kruhový konektor so závitom kombinuje odolné 25 mm rozhranie s vodotesnosťou IP67/IP68 a vysoko pevným krytom z termoplastu PA66, ktorý je vo svojej podstate odolný voči korózii – žiadna hrdza, žiadna oxidácia a žiadna degradácia pokovovania.
Dostupné v 2- až 12-pinových konfiguráciách vrátane hybridných variantov napájania a signálu
, séria M25 podporuje vysokoprúdové napájanie (až 20A) aj nízkonapäťové riadiace signály v rámci jedného konektora.
Závitový uzamykací mechanizmus zaisťuje konzistentnú spoľahlivosť párovania počas stoviek cyklov, zatiaľ čo kontakty sú opracované z mosadze so selektívnym pozlátením, aby sa zachoval nízky prechodový odpor. Spoločnosť Reunion vyrába sériu plastov M25 prostredníctvom vertikálne integrovaného procesu – od presného vstrekovania cez automatizovanú montáž a 100 % elektrické testovanie.
| Funkcia | úžitok |
| Telo PA66 odolné voči korózii | Žiadna hrdza, žiadna oxidácia – navrhnuté pre soľný sprej, morské prostredie a prostredie vystavené chemikáliám. |
| Zníženie hmotnosti až o 60 %. | Výrazne ľahší ako mosadzné ekvivalenty – znižuje konštrukčné zaťaženie zariadenia a montážnych konzol. |
| Hodnoty prúdu do 30A | Zvláda najvyššie energetické zaťaženie v sérii M – vhodné pre ťažké motory, nabíjačky EV a distribúciu energie. |
| Vodotesné IP67/IP68 | Odoláva nepretržitému ponoreniu – spoľahlivé pre inštalácie na mori, pobrežie a inštalácie náchylné na záplavy. |
| Hybridné konfigurácie 3+2, 3+5, 3+9 | Kombinuje 3 vysokoprúdové napájacie kolíky (do 20 A) s 2 alebo 5 alebo 9 signálnymi kolíkmi – znižuje počet káblov a priestor na paneli. |
| Pozlátené mosadzné kontakty | Nízky prechodový odpor (≤3 mΩ) a ochrana proti korózii – zachováva výkon vo vlhkom prostredí. |
| Závitové zamykanie | Spoje odolné voči vibráciám – bránia uvoľneniu pri pohybe ťažkých strojov a tepelným cyklom. |
| -40°C až +105°C Prevádzka | Široký teplotný rozsah pokrýva extrémne priemyselné, námorné a vonkajšie podmienky. |
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový | 6-kolíkový | 3+2-kolíkové | 3+5-kolíkový | 3+9-pin |
| Menovité napätie | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuálne hodnotenie | 30A | 30A | 20A | 20A | 15A | 20A + 10A | 20A + 5A | 20A + 5A |
| Drôtová sekcia | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Prevádzková teplota:-40 °C ~ +105 °C
Hodnotenie ochrany:IP65 / IP67 / IP68 (spojenie)
Materiál puzdra:PA66
Kontaktný materiál:Pozlátená mosadz
Kontaktný odpor:≤ 3 mΩ
Párovacie cykly:≥500
Hmotnosť:Približne o 60 % ľahšie ako porovnateľné mosadzné konektory
Hodnotenie horľavosti:UL 94 V-0
Všetky materiály vyhovujú RoHS
| Aspekt | Plastová séria Reunion M25 | Kovové konektory M25 | Prémiové značky plastových konektorov |
| Odolnosť proti korózii | Vynikajúce - PA66 | Závisí od pokovovania – riziko hrdze v soľnej hmle | Variabilné |
| Hmotnosť | Až o 60% ľahší | Ťažké – narastá | Podobne ako Reunion |
| Cena | Cena priaznivá pre množstvo | 3-4x vyššie | 2-3x vyššie |
| Aktuálne hodnotenie | Až 30A | Až 30A | Zvyčajne nižšie |
| Hybridné možnosti | 3+2, 3+5, 3+9pin | Obmedzené | Obmedzené |
| 100% elektrické testovanie | Každá jednotka | Na základe vzorky | Na základe vzorky |
| Vysledovateľnosť | ERP sledovateľné | áno | áno |
| Dodacia lehota | 15-17 dní | 4-8 týždňov | 4-6 týždňov |
| Prispôsobenie MOQ | Nízka (100 kusov) | Vysoká (500+) | Vysoká (500+) |
| Certifikáty ISO | 9001, 14001, 13485 | Zvyčajne 9001 | Zvyčajne 9001 |
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre M25 používané v diagnostických alebo monitorovacích zariadeniach. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
Linka na výrobu plastových konektorov M25 spoločnosti Reunion funguje pod prísnymi procesnými kontrolami. Vodotesnosť IP67 je overená na každej výrobnej šarži skutočným testovaním ponorením (1 m, 30 minút). Záznamy o skúškach, materiálové certifikáty a inšpekčné správy sa uchovávajú pre každú šaržu.
Menovitý prúd plastového konektora M25 je určený systémom kontaktov a prierezom drôtu, nie materiálom krytu. Kryt PA66 je vysokoteplotný termoplast s teplotou vychýlenia presahujúcou 200 °C, čo je výrazne nad prevádzkovým rozsahom konektora od -40 °C do +105 °C. Samotné kontakty sú mosadzné s pozláteným povrchom a menovitý prúd (až 30 A) je overený testovaním nárastu teploty podľa IEC 60512. Pri našom testovaní je nárast teploty plastového konektora M25 pri menovitom prúde v rámci rovnakých limitov ako ekvivalentné kovové konektory. Nižšia tepelná vodivosť krytu je kompenzovaná optimalizovanou geometriou izolátora a dizajnom kontaktov, ktoré účinne odvádzajú teplo cez káblové vodiče a rozhranie panelu.
Áno – plastový konektor M25 je vhodný na nabíjanie elektromobilov, najmä:
AC nabíjacie stanice inštalované na pobreží alebo na miestach s vysokou vlhkosťou.
Palubné nabíjačky vyžadujúce prepojenia odolné voči korózii.
Rozhrania správy batérie kombinujúce výkon a signál.
Vlastnosti puzdra PA66 odolné voči korózii sú obzvlášť cenné pre nabíjačky EV inštalované v pobrežných oblastiach (soľný sprej), mestskom prostredí (cestná soľ v zime) alebo priemyselných zónach (vystavenie chemikáliám). Krytie IP68 chráni pred dažďom a praním. Pre rýchle nabíjanie jednosmerným prúdom (100 A+) odporúčame väčšie priemyselné konektory špeciálne navrhnuté pre aplikácie s jednosmerným prúdom s vysokým prúdom.
