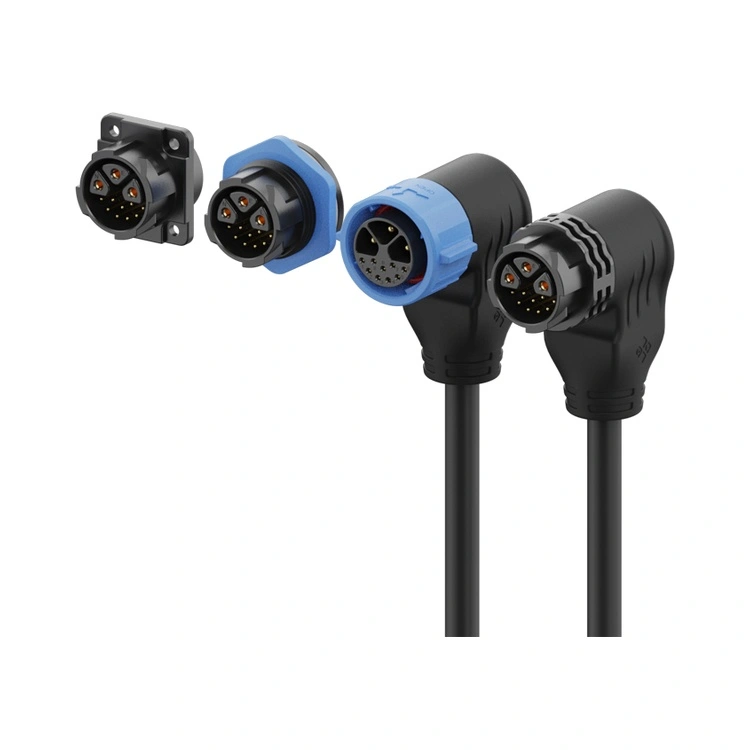

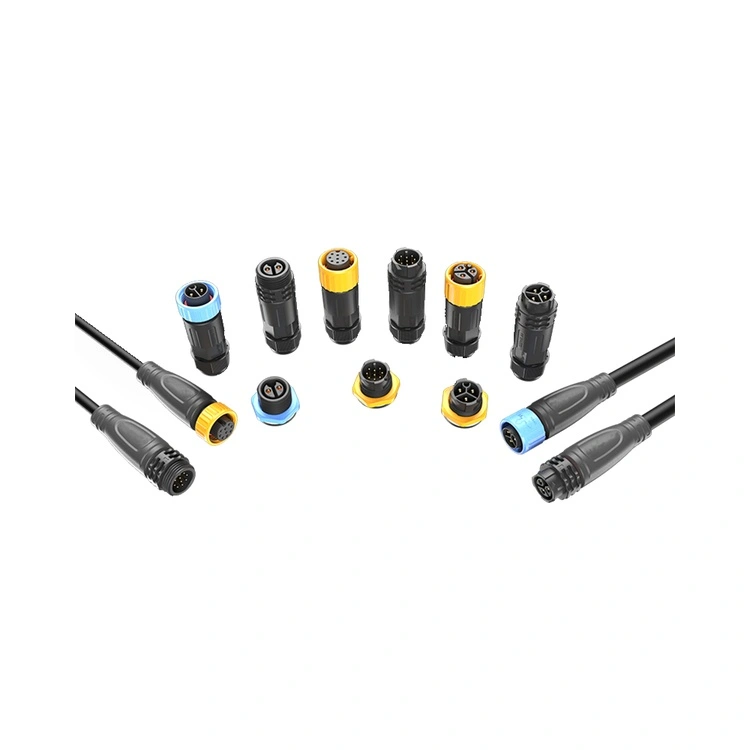

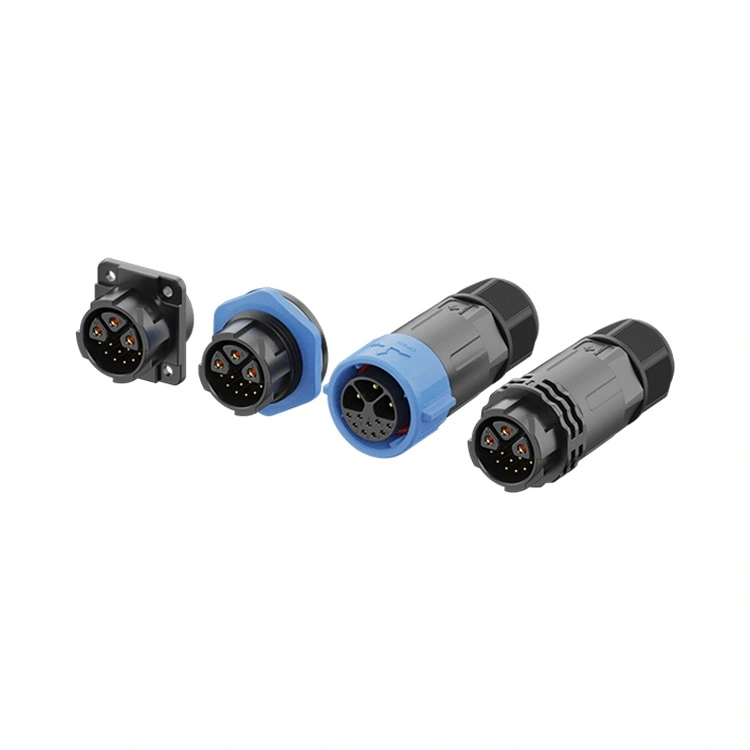

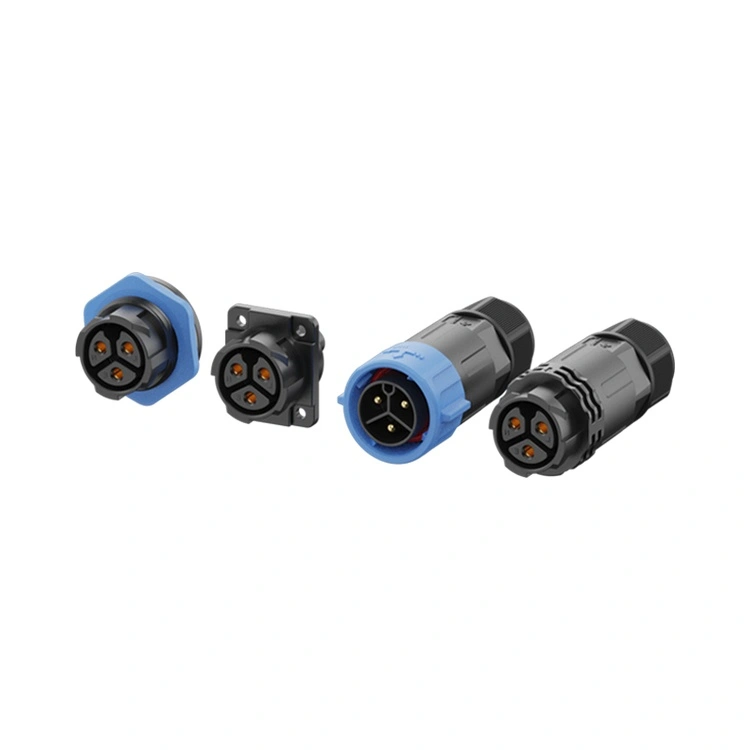

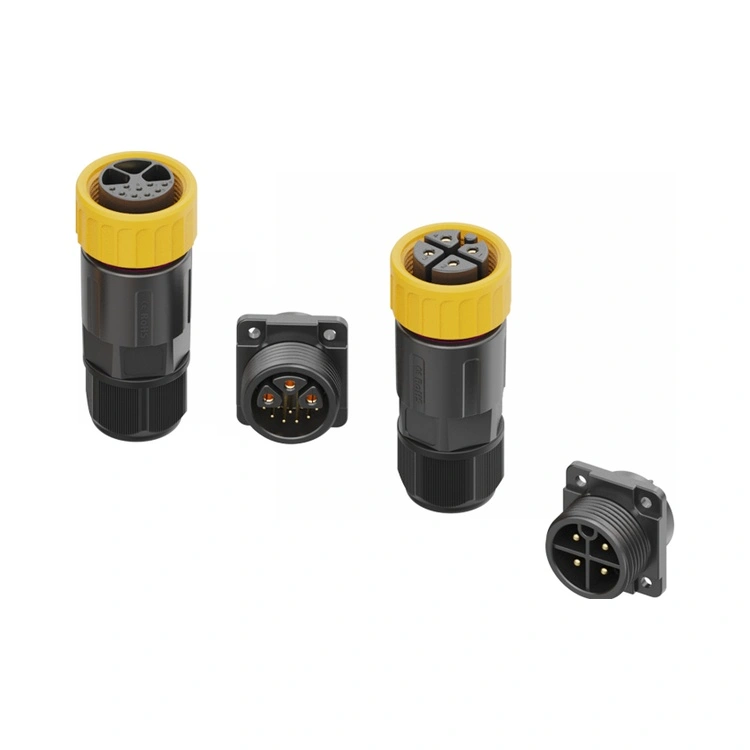

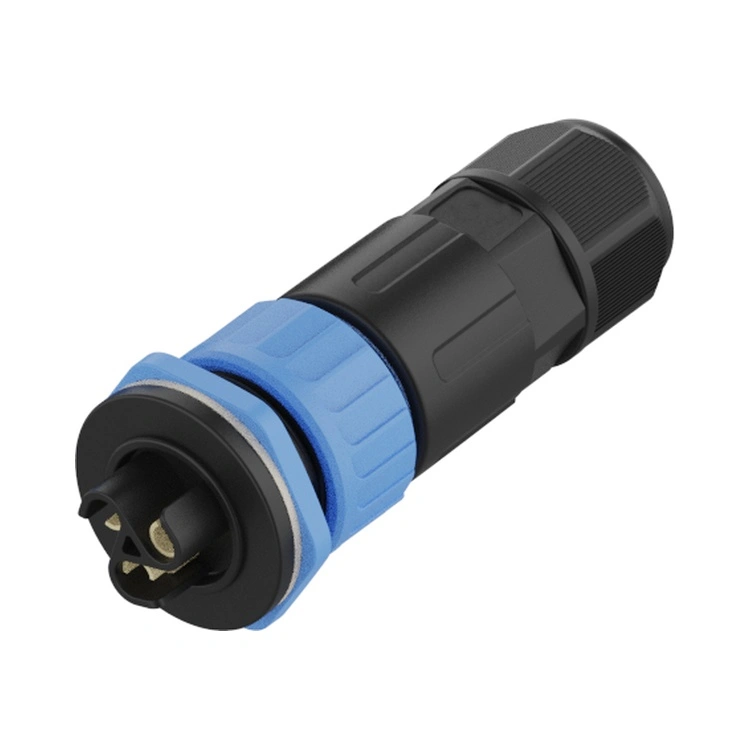

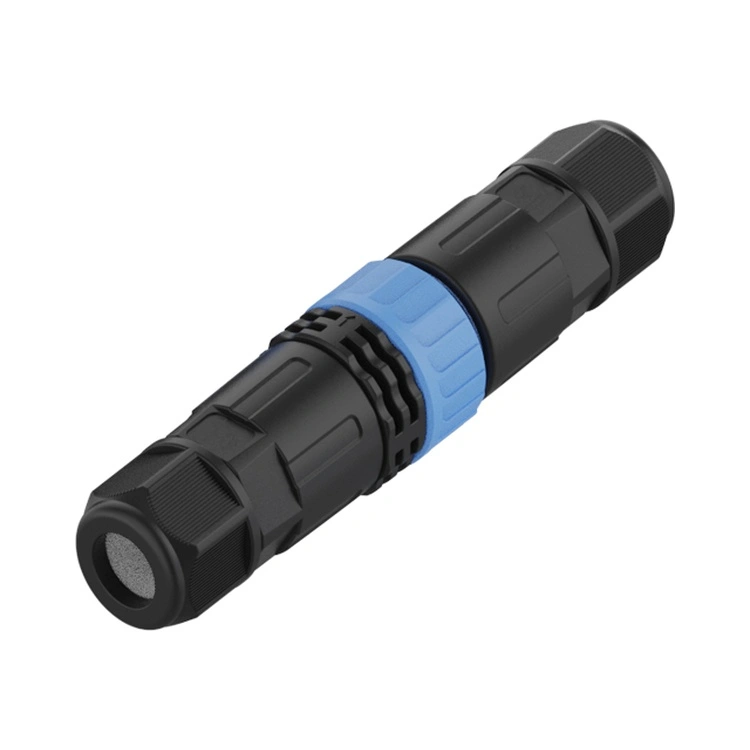

Svetelný konektor LED Reunion série M25 je špeciálne navrhnutý pre svietidlá nad 1 000 W, kde tepelné cyklovanie (ΔT až 145 °C) a mechanické otrasy bežne zhoršujú štandardné riešenia M20. Na rozdiel od generických kópií táto séria podrobuje každú výrobnú dávku:
1) 100% testovanie hipot a kontaktného odporu
2) Vodotesný test IP67 – hĺbka 1 m, 30 minút, zdokumentovaný video záznamom
3) Validácia tepelného šoku – 500 cyklov od -40 °C do +105 °C bez uvoľnenia tesnenia
Tento testovací protokol priamo rieši poruchový režim č. 1 vo vonkajších LED systémoch: mikro-pohybová korózia spôsobená kývaním kábla vetrom. Závitový uzamykací mechanizmus (odporúčaný krútiaci moment 1,2–1,5 Nm) udržuje tlak na rozhraní nad 80 N, čím zaisťuje stabilný kontakt aj pri montáži na stožiare štadióna vysoké 50 m.
| Výberové kritérium | Konektor LED svetla Reunion série M25 | Séria M20 (nižšia kapacita) | Neznačkové podobné modely M25 |
| Maximálny trvalý prúd | 30 A (na napájací kolík) | 30 A (ale zníži sa na 22 A pri 85 °C) | Nárokujte 30 A, ale zlyhá pri 25 A (žiadna správa termosnímku) |
| Možnosti hybridného kolíka | 3+2 / 3+5 /3+9 kolíkov | Len 2+2 (vlastné MOQ 500+) | Žiadne – iba napájacie škrupiny |
| IP67 vodotesný | Každá dávka – testovaná ponorením, fotografie sa uchovávajú | Na základe vzorky (1 z 1 000) | Nie je zdokumentované |
| Cable OD ubytovanie | 6–12 mm (vrúbkovanie vhodné pre rukavice) | 4-8 mm | 5–10 mm (zlé uvoľnenie napätia) |
| Dodacia lehota (1 000 ks) | 15-20 dní | 4–6 týždňov | Nepredvídateľné (často dodávané dropshippingom) |
| Vysledovateľnosť | Kód šarže ERP → certifikáty surovín | Dávková úroveň | žiadne |
Odporúčanie: Uveďte svetelný konektor LED Reunion série M25 pre každý projekt, kde návratnosť investícií > 3 roky a náklady na neplánované odstávky presahujú 2 000 USD/hodinu (napr. letiskové zástery, osvetlenie východu z tunela).
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový | 6-kolíkový | 3+2-kolíkové | 3+5-kolíkový | 3+9-pin |
| Menovité napätie | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuálne hodnotenie | 30A | 30A | 20A | 20A | 15A | 20A + 10A | 20A + 5A | 20A + 5A |
| Drôtová sekcia | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
5 signálových kolíkov v konfigurácii 3+5 je nezávisle tienených s rozstupom 2,54 mm, čo poskytuje > 40 dB útlmu presluchu pri 250 kHz – kritické pre obojsmernú komunikáciu DMX512 RDM. Pre aplikácie DALI-2 podporuje variant s 3+2 kolíkmi (2 signálne vodiče) adresovanie až 64 zariadení na slučku pri zachovaní napájacej lišty 30A. Praktický sprievodca zapojením pre špecifikátory:
3+5 kolíkov: Kolíky 1–3 = L1/L2/L3 (3-fázové, 20A každý); Piny 4–5 = DALI +/-; Piny 6–7 = DMX dáta+ / dáta- ; Pin 8 = DMX spoločný (odkaz na štít).
3+2 kolíky: Kolíky 1–3 = L/N/PE (jednofázový 30A alebo 3fázový 20A); Piny 4–5 = stmievanie 0-10V alebo DALI.
Táto hybridná architektúra znižuje prácu v teréne tým, že eliminuje 40 % spojov svorkovnice
Odpoveď: Vysokoteplotný termoplastický izolátor (UL 94 V-0) si zachováva rázovú húževnatosť >6 kJ/m² pri -40°C (testované podľa ISO 179). Silikónový O-krúžok udržuje kompresné nastavenie <20% po 500 cykloch studeného štartu.
Pre štandardné projekty riadené DALI odporúčame konfiguráciu 3+2:
3 napájacie kolíky (každý 20 A) pre vstup ovládača LED.
2 signálne kolíky (každý 10 A) pre dáta DALI .
To poskytuje dostatočný výkon pre vysokovýkonné svietidlá a podporuje komunikáciu DALI na vzdialenosť až 300 metrov. Pre viackanálové ovládanie farieb alebo integrovanú spätnú väzbu snímača si vyberte varianty 3+5 alebo 3+9. Všetky konfigurácie zachovávajú integritu signálu pre protokoly DALI, DMX, 0-10V a RS-485.
