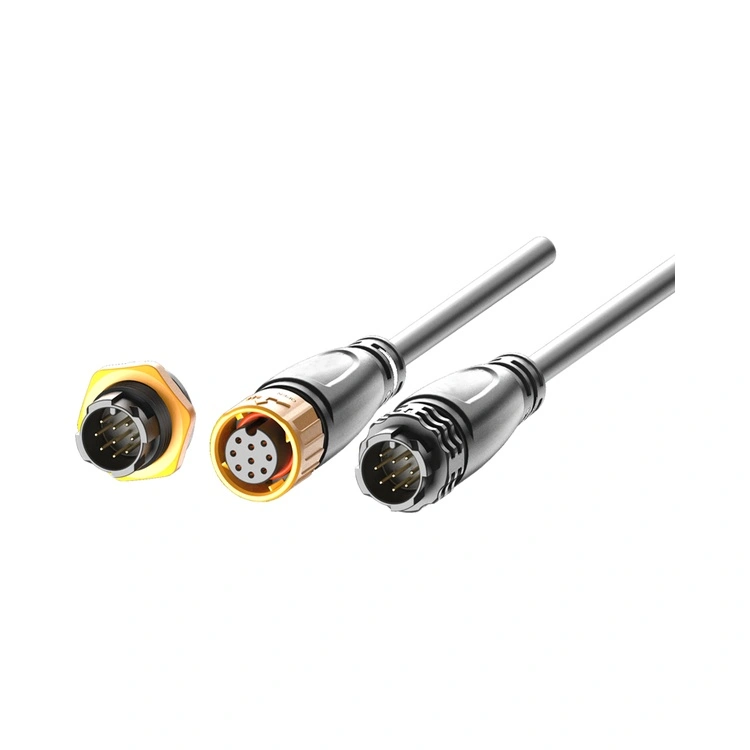

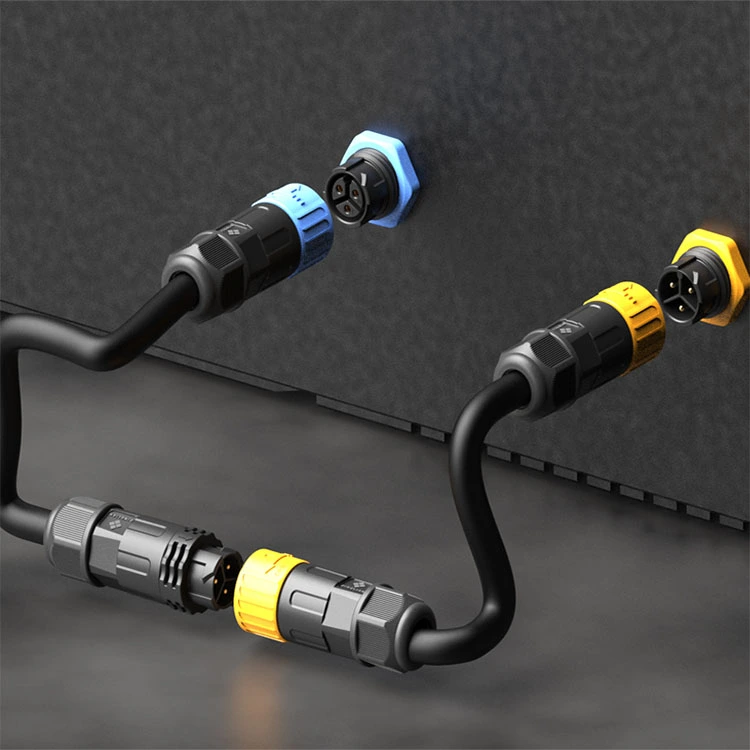

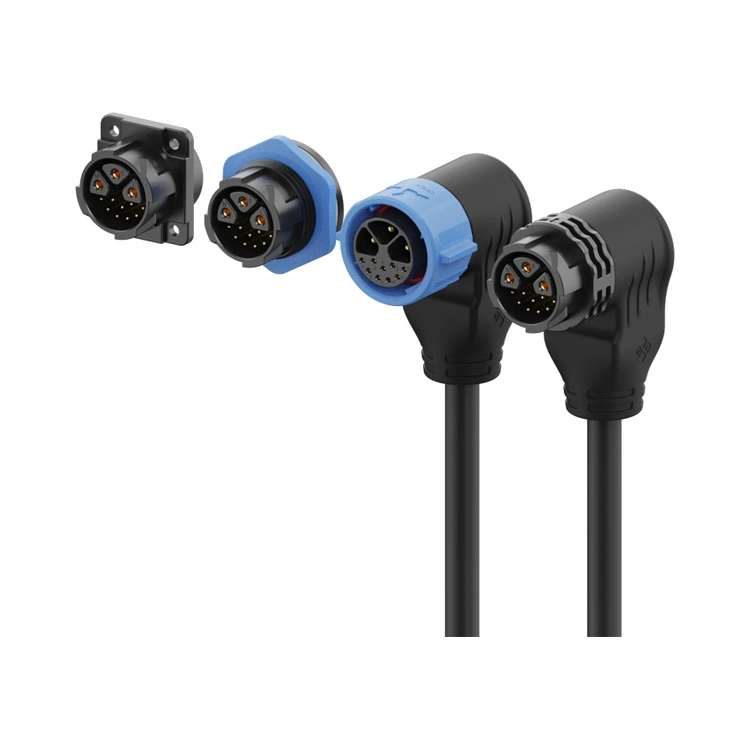

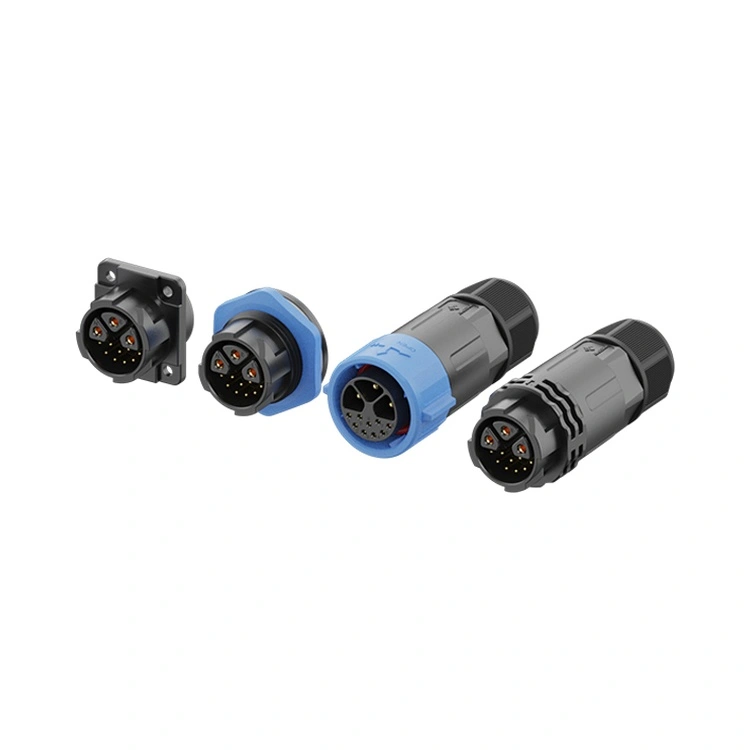

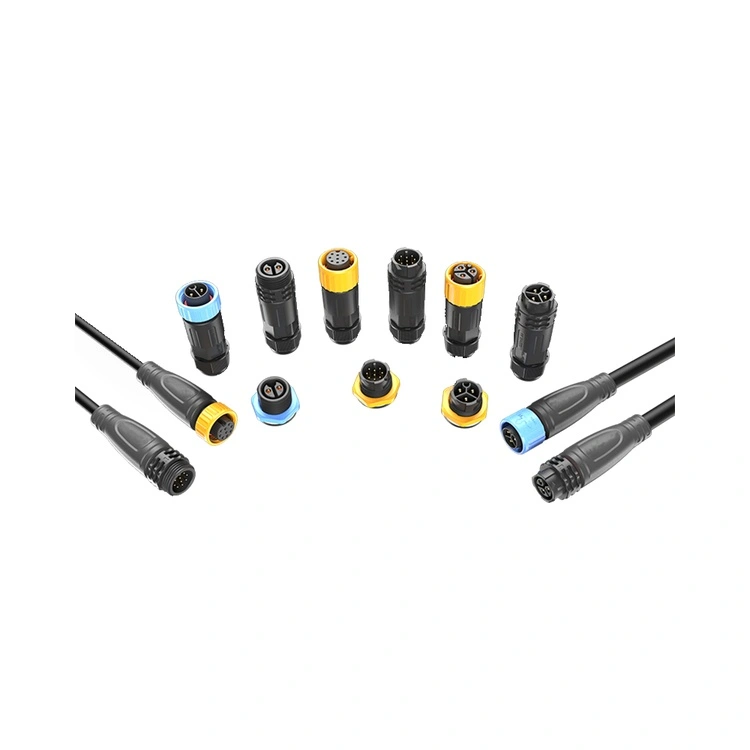

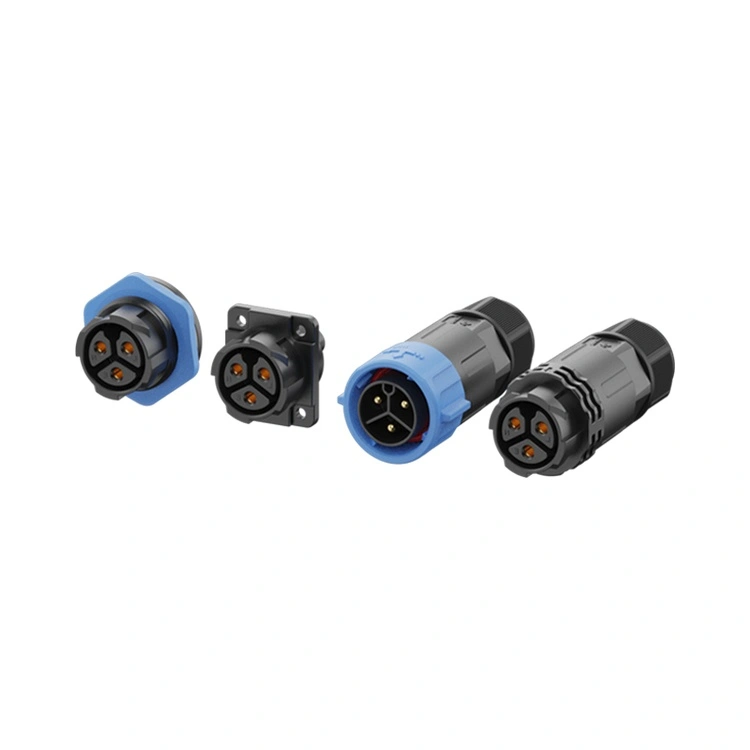

Vodotesný konektor série M25 je priemyselným prepojením Reunion s najvyššou kapacitou v rámci rodiny M, ktoré je navrhnuté pre aplikácie, kde musí dodávanie veľkého množstva energie koexistovať s ochranou životného prostredia. Tento kruhový konektor so závitom kombinuje robustné 25 mm rozhranie s utesnením IP67/IP68, vďaka čomu je vhodný pre zariadenia s vysokým zaťažením, pripojenia motorov, systémy distribúcie energie, infraštruktúru nabíjania elektromobilov a inštalácie obnoviteľnej energie, kde sú vlhkosť, prach a vibrácie neustálymi výzvami.
Séria M25, ktorá je k dispozícii v 2- až 12-pinových konfiguráciách, vrátane variantov hybridného napájacieho signálu 5, 3+9, ktoré kombinujú vysokoprúdové napájacie kontakty s nízkonapäťovými signálnymi kontaktmi v jednom kryte, podporuje širokú škálu aplikácií s vysokým výkonom.
Kontakty sú opracované z mosadze so selektívnym pozlátením, pričom si zachovávajú nízky a stabilný kontaktný odpor počas stoviek párovacích cyklov. Maximálny prúd, ktorý môže byť podporovaný, je 30 A na kontakt.
Reunion vyrába sériu M25 prostredníctvom vertikálne integrovaného procesu – od presného obrábania cez automatizovanú montáž a 100% elektrické testovanie. Dostupné vo verziách na montáž na panel a na kábel s spájkovaním.
| Funkcia | úžitok |
| Hodnoty prúdu do 30A | Zvláda najvyššie energetické zaťaženie v sérii M – vhodné pre ťažké motory, nabíjačky EV a priemyselnú distribúciu energie. |
| IP67 vodotesný | Odoláva prachu, dočasnému ponoreniu a predĺženému ponoreniu – spoľahlivá pre vonkajšie a umývacie prostredie. |
| Hybridné 3+2, 3+5, 3+9pinové možnosti | Kombinuje vysokonapäťové napájacie kolíky (až 20 A) s nízkonapäťovými signálnymi kolíkmi v jednom konektore – znižuje počet káblov a priestor na paneli. |
| Závitový uzamykací mechanizmus | Spoje odolné voči vibráciám – bránia uvoľneniu pri pohybe ťažkých strojov a tepelným cyklom. |
| Pozlátené mosadzné kontakty | Nízky prechodový odpor (≤3 mΩ) a ochrana proti korózii – zachováva výkon vo vlhkom a vonkajšom prostredí. |
| Vysokoteplotný termoplastický izolátor | Prevádzka -40°C až +105°C – pokrýva extrémne priemyselné a vonkajšie teplotné podmienky. |
| Celoplastové puzdro | Vysokoteplotné termoplastické materiály - Vhodné do drsného prostredia |
| Viaceré možnosti ukončenia | Spájkovanie, ponorenie – prispôsobuje sa rôznym spôsobom montáže. |
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový | 6-kolíkový | 3+2-kolíkové | 3+5-kolíkový | 3+9-pin |
| Menovité napätie | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuálne hodnotenie | 30A | 30A | 20A | 20A | 15A | 20A + 10A | 20A + 5A | 20A + 5A |
| Drôtová sekcia | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Prevádzková teplota:-40 °C ~ +105 °C
Hodnotenie ochrany:IP65 / IP67 / IP68 (spojenie)
Materiál puzdra:Vysokoteplotný termoplast
Kontaktný materiál:Pozlátená mosadz
Kontaktný odpor:≤ 3 mΩ
Párovacie cykly:≥500
Hodnotenie horľavosti:UL 94 V-0
Všetky materiály vyhovujú RoHS
| Aspekt | Séria Reunion M25 | Prémiové európske značky M25 | Nízkonákladový neznačkový M25 |
| Cena | Cena priaznivá pre množstvo | 3-4x vyššie | Vopred lacnejšie |
| Aktuálne hodnotenie | Až 30A | Typicky do 25A | Variabilné, často nadhodnotené |
| Hybridné možnosti | 3+2, 3+5,3+9 – štandard | Obmedzené | Neponúkané |
| Overenie IP67 | Dávkovo testované ponorením | Dávkovo testované | Neoverené |
| 100% elektrické testovanie | Každá jednotka | Na základe vzorky | Náhodné alebo žiadne |
| Pozlátenie | štandardná | ≥0,2-0,4 um | Tenké alebo žiadne |
| Vysledovateľnosť | ERP vysledovateľné od živice až po hotový konektor | áno | žiadne |
| Dodacia lehota | 12-15 dní | 4-8 týždňov | Nepredvídateľné |
| Prispôsobenie MOQ | Nízka (100 kusov) | Vysoká (500+) | Neponúkané |
| Technická podpora | 24-hodinová odpoveď od 10-členného inžinierskeho tímu | Dobré ale pomalšie | Obmedzené |
| Certifikáty ISO | 9001, 14001, 13485 | Zvyčajne 9001 | Zvyčajne žiadne |
Výhoda Reunionu: Dostanete zdokumentované utesnenie IP67, konfigurácie hybridného napájacieho signálu a prúdové hodnoty až do 30 A – to všetko za cenovo výhodné ceny, bez prémiových nákladov európskych značiek.
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre M25 používané v diagnostických alebo monitorovacích zariadeniach. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
| Úvaha | M20 | M25 |
| Maximálny prúd | 20A | 30A |
| Mechanická robustnosť | Štandardné | Robustnejšie – väčšia škrupina, hrubšie steny |
| Kapacita kábla | Až do 2,0 mm² | Až do 4,0 mm² |
| Panelový priestor | Kompaktnejší | Vyžaduje väčší výrez |
| Hybridné možnosti | Nie | 3+2, 3+5,3+9 |
Vyberte si M25, keď:
Pre náročné aplikácie potrebujete maximálnu mechanickú odolnosť.
Vaša aplikácia zahŕňa väčšie káble alebo vyššie mechanické namáhanie.
Pre jednoduchú manipuláciu s rukami v rukaviciach potrebujete najväčšiu škrupinu.
Priestor vášho panelu umožňuje väčší 25 mm výrez.
Vyberte si M20, keď priestor panelu je obmedzený alebo aplikácia nevyžaduje dodatočnú mechanickú robustnosť.
Áno – séria M25 je vhodná pre infraštruktúru nabíjania elektromobilov, najmä pre:
AC nabíjacie stanice.
Palubné nabíjačky (stredné jednosmerné prúdy).
Rozhrania systému správy batérie (napájanie + signál).
Menovitý prúd 30 A, krytie IP67 a konfigurácie hybridného napájacieho signálu z M25 robia praktickú voľbu pre mnohé aplikácie nabíjania EV. Pre rýchle nabíjanie jednosmerným prúdom (100 A+) odporúčame väčšie priemyselné konektory špeciálne navrhnuté pre aplikácie s jednosmerným prúdom s vysokým prúdom.
Na dosiahnutie a udržanie utesnenia IP67 spoločnosť Reunion odporúča:
Párovací moment – Rukou utiahnite spojovaciu maticu, kým sa O-krúžok nedotkne povrchu panelu, potom použite dodatočný krútiaci moment 1,2-1,5 Nm pomocou momentového kľúča. Neprekračujte 1,8 Nm.
Kontrola O-krúžku – Vymeňte O-krúžok, ak je viditeľná deformácia, prasknutie alebo stvrdnutie.
Harmonogram výmeny – Pri náročných aplikáciách (denné umývanie, vonkajšie vystavenie) vymieňajte O-krúžky každý rok. Pre štandardné priemyselné prostredia každé 2-3 roky.
Polomer ohybu kábla– Na vstupe konektora dodržujte minimálny priemer kábla 5×.
Orientácia kábla– Pri vonkajších aplikáciách/aplikáciách s umývaním nasmerujte výstup kábla nadol, aby ste zabránili hromadeniu kvapaliny v blízkosti rozhrania tesnenia.
