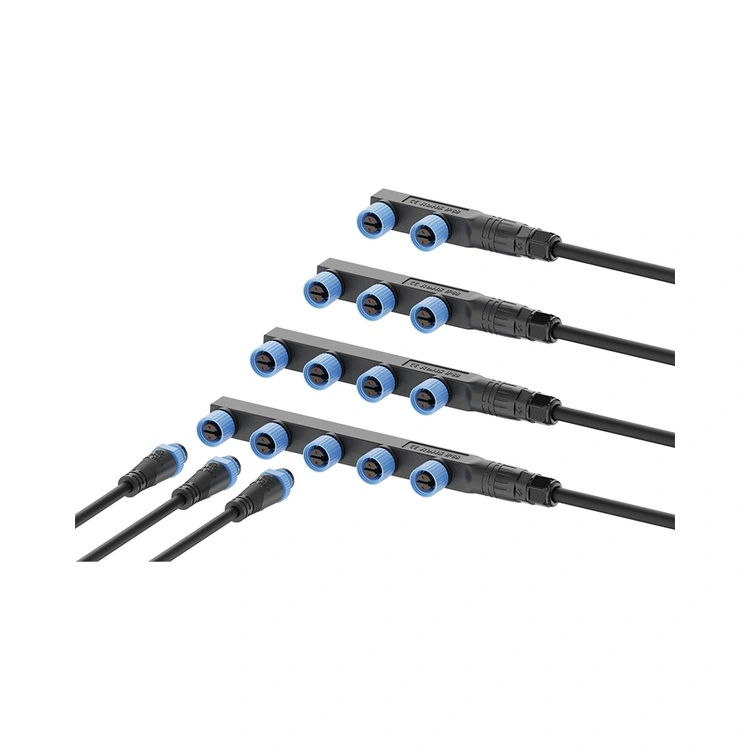

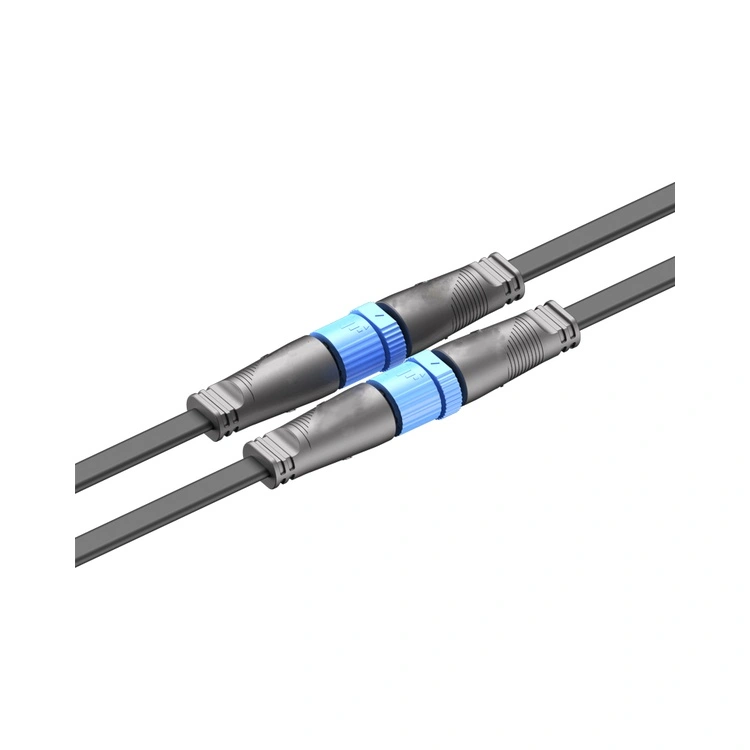

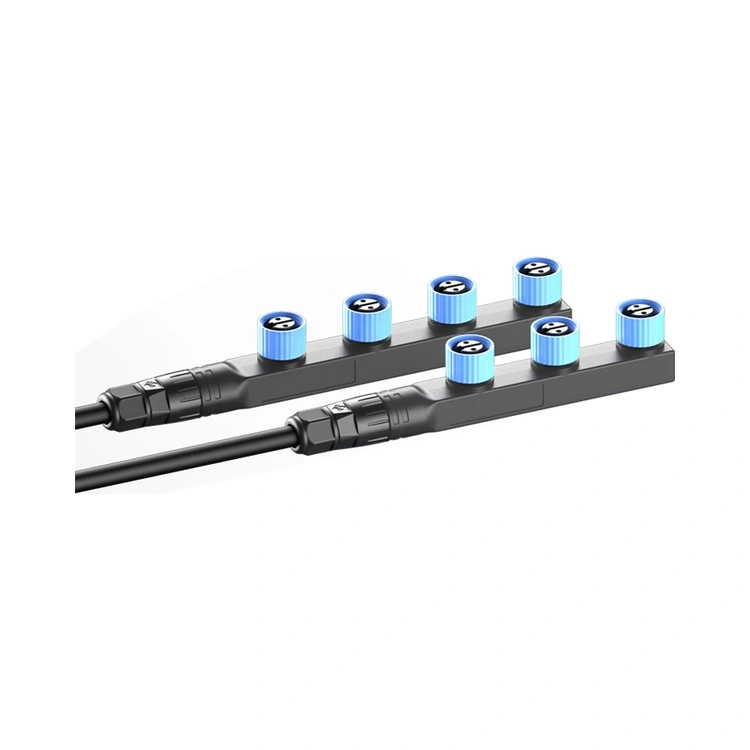

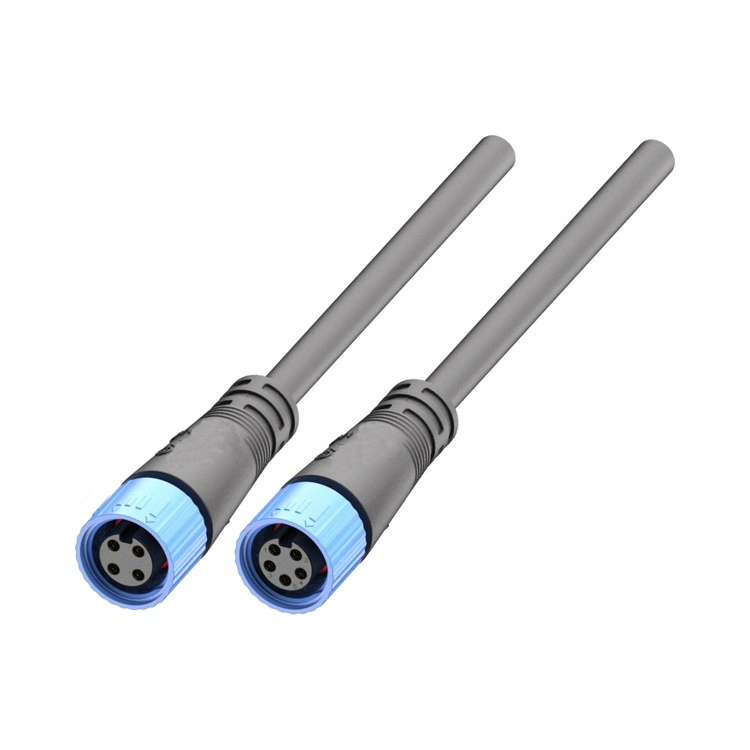

Plastový vodotesný konektor M15 poskytuje jedinečné výhody, ktoré kovové konektory nemôžu poskytnúť, najmä v pobrežných, námorných a na hmotnosť citlivých aplikáciách.
| Funkcia | úžitok |
| Telo PA66 odolné voči korózii | Žiadna hrdza, žiadna oxidácia – navrhnuté pre soľný sprej, pobrežné prostredie a inštalácie vystavené chemikáliám. |
| Zníženie hmotnosti až o 60 %. | Výrazne ľahšie ako mosadzné ekvivalenty – znižuje zaťaženie svetelných konštrukcií a zjednodušuje manipuláciu. |
| Krytie IP67 voči životnému prostrediu | Odoláva nepretržitému ponoreniu – spoľahlivé pre vonkajšie, námorné a záplavové inštalácie. |
| Viacjadrové vnútorné oddiely | Oddelené bariéry medzi silovými vodičmi – zvyšujú elektrickú bezpečnosť vo vysokovýkonných vonkajších zariadeniach. |
| Pozlátené kontakty zo zliatiny medi | Nízky prechodový odpor (≤3 mΩ) a ochrana proti korózii – zachováva výkon vo vlhkom prostredí. |
| Závitový uzamykací mechanizmus | Spojovanie odolné voči vibráciám – zabraňuje uvoľneniu z vetra, vĺn a dopravných vibrácií. |
| -40°C až +105°C Prevádzka | Široký teplotný rozsah pokrýva extrémne vonkajšie a morské podmienky. |
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový |
| Menovité napätie | 250V | 250V | 125 V | 125 V |
| Aktuálne hodnotenie | 10A | 10A | 10A | 10A |
| Drôtová sekcia | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Prevádzková teplota:-40 °C ~ +105 °C
Hodnotenie ochrany:IP67 / IP68 (spárované)
Materiál puzdra:PA66
Kontaktný materiál:Pozlátená zliatina medi
Kontaktný odpor:≤3 mΩ (počiatočné)
Párovacie cykly:≥500
Dizajnový štandard:Vyhovuje štandardom pre osvetlenie LED a rozhranie vonkajších zariadení
Hodnotenie horľavosti:UL 94 V-0
Hmotnosť:Približne o 60 % ľahšie ako porovnateľné mosadzné konektory
Všetky materiály vyhovujú RoHS
Vlastná schopnosť vstrekovania Reunion umožňuje výrobcom vonkajších zariadení prispôsobiť plastový vodotesný konektor M15 ich špecifickým požiadavkám na dizajn – od farby a štruktúry až po káblové zostavy a balenie.
Farba bývania– Akákoľvek farba RAL alebo Pantone lisovaná priamo do materiálu – nevyžaduje sa žiadne lakovanie ani sekundárna úprava. Farba je integrálna a nebude sa štiepiť ani lúpať.
Textúra povrchu– Hladké, matné alebo textúrované povrchy pre priľnavosť alebo estetické požiadavky.
Zostavy káblov– Vlastná dĺžka (0,1 m až 20 m), PUR (odolný voči olejom/chemikáliám) alebo PVC plášť, jednostranný alebo obojstranný, s alebo bez prelisovaného odľahčenia ťahu.

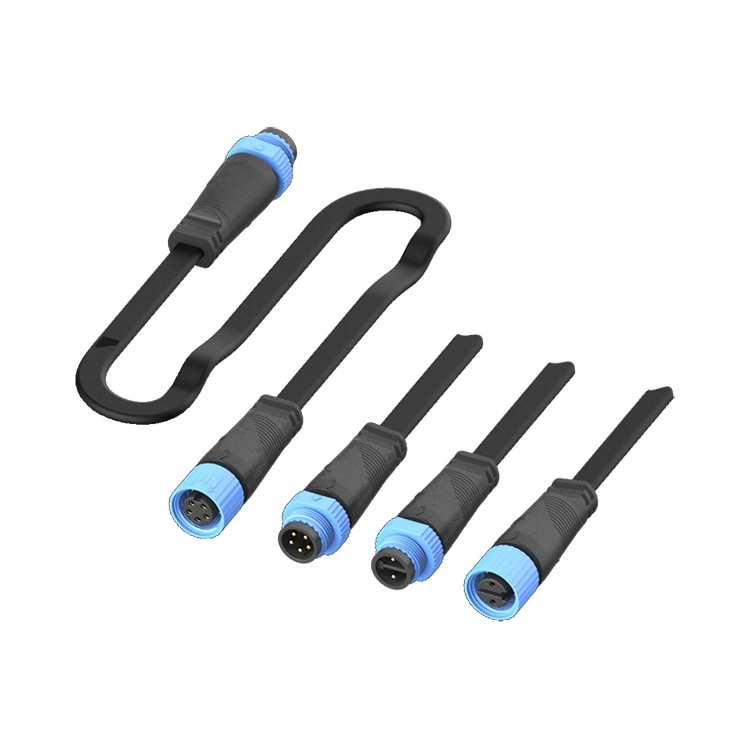

Načítava sa kontakt– 2, 3, 4 alebo 5 kolíkov podľa potreby; nepoužité pozície ponechané prázdne alebo vybavené zaslepovacími kolíkmi na mechanické vyváženie.
Označenie káblov– Vlastná tlač alebo teplom zmrštiteľné štítky na identifikáciu okruhu.
Orientácia konektora– Priame alebo pravouhlé verzie pre montáž na panel alebo káblovú montáž.
Balenie– Antistatické vrecká, kotúče alebo kartóny s vlastným štítkom pre automatizované montážne linky.
Spoločnosť Reunion prevádzkuje špecializované zariadenie na vstrekovanie plastov vo svojom závode v Shenzhene s rozlohou 4 000 m²:
Sušenie materiálu– PA66 je precízne vysušený, aby sa odstránila vlhkosť a zabránilo sa chybám plesní.
Vstrekovanie– Presné lisovanie na automatických lisoch s kontrolou tolerancie ±0,02 mm; farebný pigment pridávaný priamo do živice.
Kontaktné razenie a pokovovanie– Vysokorýchlostné razenie zo zliatiny medi so selektívnym pozlátením v automatických linkách na pokovovanie sudov.
Sekundárne operácie– Vloženie pozlátených kontaktov a tesnení O-krúžkov do tvarovaného puzdra.
Spracovanie káblov– Automatické rezanie, odizolovanie a pocínovanie; vlastná káblová extrúzia PUR/PVC pre vlastné káblové zostavy.
Montáž– Poloautomatizované linky s videním kontrolovaným umiestnením kontaktov a upevnením riadeným krútiacim momentom.
Elektrické testovanie– 100% overenie kontinuity, izolačného odporu (≥5000MΩ) a dielektrickej odolnosti.
Environmentálny odber vzoriek– Dávkové vzorkovanie pre ponorenie IP67 (1 m, 30 minút) a tepelné cyklovanie.
Balenie– Antistatické vákuové tesnenie s vysúšadlom; kartónové balenie na export s vlastným označením podľa potreby.
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre M15 používané v diagnostických alebo monitorovacích zariadeniach. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
Výrobná linka plastových konektorov Reunion M15 funguje pod prísnymi procesnými kontrolami. Utesnenie IP67 je overené na každej výrobnej šarži skutočným testovaním ponorením (1 m, 30 minút) s použitím vody. Záznamy o skúškach, materiálové certifikáty a inšpekčné správy sa uchovávajú pre každú šaržu, čo podporuje vaše audity kvality a požiadavky na dokumentáciu zákazníka.
Kryt PA66 M15 jevo svojej podstate odolný voči korózii— nehrdzavie ani neoxiduje. Pri nezávislom testovaní soľným postrekom podľa ASTM B117 (96 hodín) sme nepozorovali žiadnu degradáciu povrchu, žiadne zníženie integrity tesnenia (po teste overené IP67) a kontaktné povrchy zostali v rámci špecifikácií v dôsledku pozlátenia. Na rozdiel od toho mosadzné konektory s poniklovaním často vykazujú viditeľnú koróziu (jamková korózia, biela hrdza) v priebehu 48-72 hodín po vystavení soľnej hmle, čo môže narušiť tesnenie O-krúžku a integritu závitu. Pre morské prostredie (offshore platformy, pobrežné osvetlenie, lode) plast M15 výrazne prekonáva pokovované kovové konektory.
áno. Zatiaľ čo puzdro je plastové,závitové uzamykacie rozhranie obsahuje kovové vložky na zabezpečenie konzistentného uchovania krútiaceho momentu počas stoviek párovacích cyklov. Testovanie spoločnosti Reunion ukazuje, že prídržná sila zostáva > 90 % pôvodnej špecifikácie po 500 párovacích cykloch, opotrebovanie závitu je minimálne v dôsledku záberu závitu kov na kov a tesnenie O-krúžku zostáva účinné v celom teplotnom rozsahu. Pre aplikácie s vysokým cyklom (napr. ročná údržba vyžadujúca odpojenie konektora) odporúčame namazať O-krúžok silikónovým mazivom pri každom spojení, aby sa predĺžila životnosť tesnenia.
