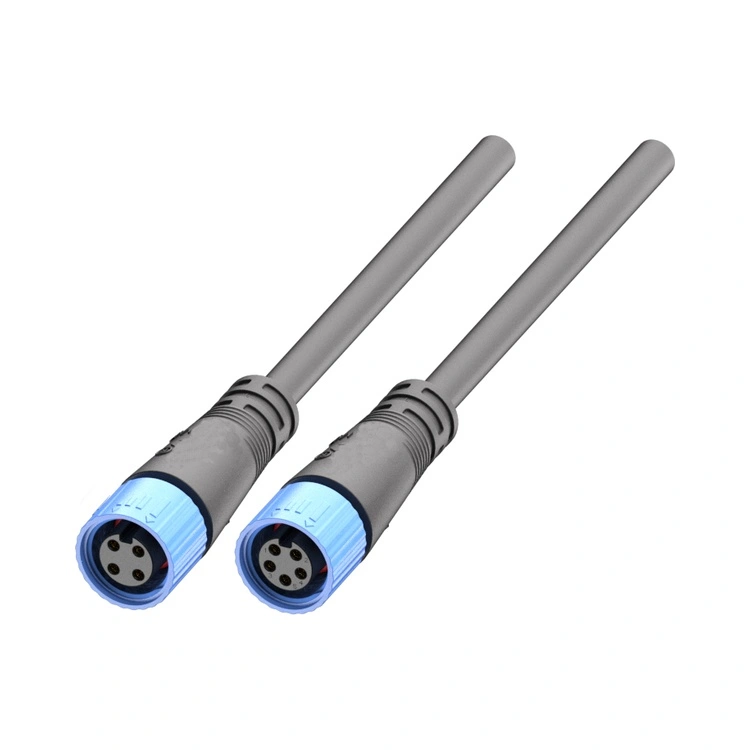

The Vodotesný konektor série M15 nie je len závitové kruhové rozhranie; je to špeciálna bezpečnostná bariéra spoločnosti Reunion pre vysokovýkonné LED systémy, kde sa priestorové obmedzenia stretávajú s extrémnym vystavením poveternostným vplyvom. Zatiaľ čo štandardné možnosti M12 zvládajú nízkoprúdové signály, táto 15 mm platforma pojme 16–20AWG vodiče prenášajúce až 10A na kolík – čo je kritické pre napájanie moderných 500W+ LED motorov v architektonických a infraštruktúrnych projektoch.
Jedinečný technický diferenciátor: Kryt typového dizajnu sa integrujeviacjadrové vnútorné priečky—fyzické bariéry, ktoré oddeľujú napájacie a signálne pruhy v rámci toho istého plášťa. V reálnych inštaláciách (napr. osvetlenie tunelov s nepretržitou prevádzkou) táto priečka zabraňuje katastrofálnym skratom, ak sa izolácia jednotlivých vodičov opotrebuje proti vibráciám, čo je režim zlyhania, ktorý všeobecné kruhové konektory často prehliadajú.

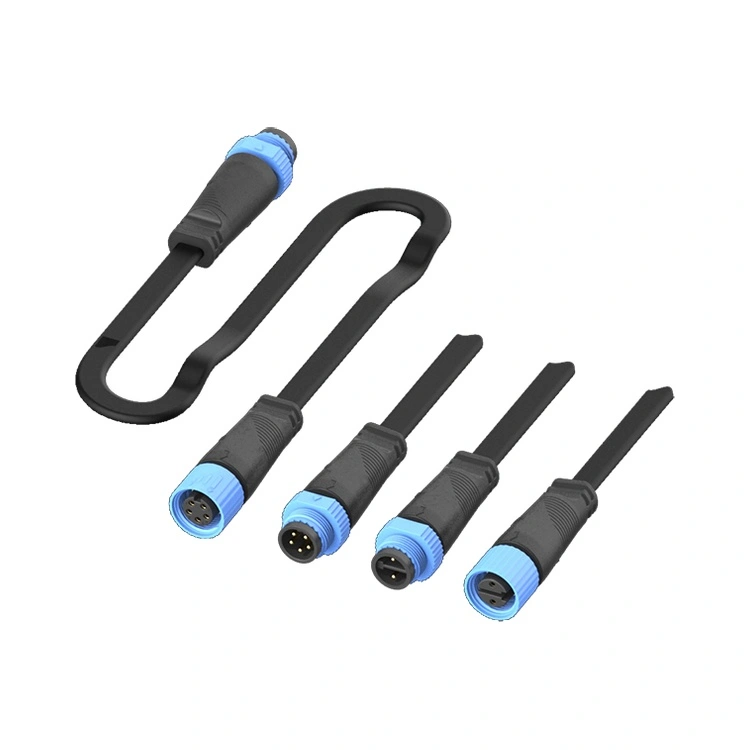

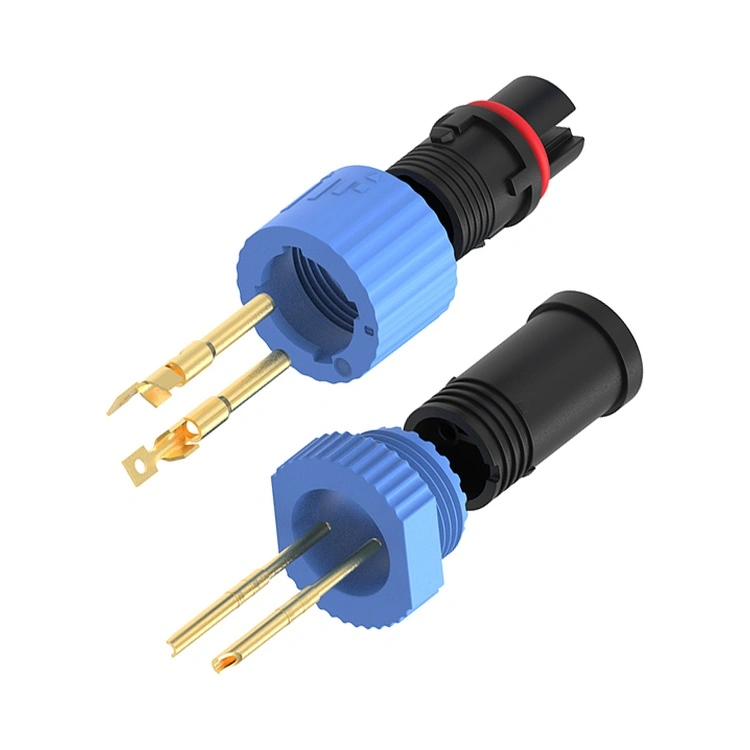

Reunion vyrába túto sériu prostredníctvom vertikálne integrovaného procesu: presné vstrekovanie PA66, automatizované pozlátenie kontaktov zo zliatiny medi a 100% elektrické testovanie na dávku. K dispozícii v 2-, 3-, 4- a 5-pinovom rozložení Vodotesný konektor série M15 podporuje budiče LED s konštantným prúdom aj konštantným napätím so závitovou poistnou maticou, ktorá zachováva integritu krútiaceho momentu pri rezonancii vyvolanej vetrom a dennom tepelnom cyklovaní.
| Funkcia | Navrhnutý prínos pre váš projekt |
| Krytie IP67/IP68 | Odoláva dočasným záplavám (IP67) a nepretržitému ponoreniu do hĺbky 1,5 m (IP68) – overené vsádzkovým testom vniknutia vody |
| Kompaktný dizajn typu 15 mm | Hodí sa do tenkých LED svietidiel a stojanových displejov, kde záleží na každom milimeter; znižuje zaťaženie vetrom na príslušenstvo. |
| Viacjadrové vnútorné oddiely | Bezpečnosť na prvom mieste: Fyzické oddelenie medzi napájacími obvodmi (250 V/10 A) bráni vzniku elektrického oblúka v dôsledku tečenia izolácie |
| PA66 Bývanie | Vydrží kovové kryty v pobrežnom alebo chemicky agresívnom prostredí. |
| Pozlátené kontakty | Udržuje kontaktný odpor ≤3mΩ počas viac ako 500 párovacích cyklov |
| Jadrá | 2,3,4,5 kolíkov voliteľné |
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový |
| Menovité napätie | 250V | 250V | 125 V | 125 V |
| Aktuálne hodnotenie (na pin) | 10A | 10A | 10A | 10A |
| Drôtový rozsah | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektrické odolné napätie | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Izolačný odpor | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Prevádzková teplota:-40 °C ~ +105 °C
Ochrana:IP67 / IP68 (overené v spojení s dodaným O-krúžkom)
Bývanie:PA66
Kontakt:Pozlátená zliatina medi
Kontaktný odpor:≤ 3 mΩ
Trvanlivosť párenia:≥ 500-krát
Horľavosť:UL 94 V-0
Súlad:RoHS, REACH
| Aspekt | Séria Reunion M15 | Prémiové značky EÚ/USA | Nízkonákladové alternatívy |
| Jednotková cena | Objemovo konkurencieschopné (požiadajte o odstupňovanú cenu) | 2-3x vyššie | Lacnejšie vopred, ale náklady na skryté zlyhanie |
| Vnútorné bezpečnostné priečky | Áno – štandardné pre všetky piny | Málo ponúkané | Vždy neprítomný |
| Materiál na bývanie | PA66 | PA alebo zliatina zinku | Recyklovaný/neznámy druh – po 2 rokoch skrehne |
| Kontaktné pokovovanie | Plastovanie zlatom | Zlato alebo striebro (0,1 – 0,2 µm) | Cín alebo žiadne pokovovanie |
| Rozsah teplôt | -40 °C ~ +105 °C | -25 °C ~ +85 °C | -10 °C ~ +60 °C |
| Vysledovateľnosť | Kódované ERP od šarže živice až po konečnú montáž | áno | žiadne |
| Dodacia lehota | 12-15 dní | 6-8 týždňov | Nepredvídateľné (30 – 60 dní) |
| Prispôsobenie MOQ | 100 ks (pre káblové zostavy) | 500+ ks | Neponúkané |
| Technická podpora | 24-hodinová odozva, 10 interných inžinierov | Pomalšie vďaka stupňovitej podpore | Bez technickej podpory |
Výrobné zariadenie spoločnosti Reunion (certifikované podľa ISO 9001, 14001 a 13485) funguje pod prísnou štatistickou procesnou kontrolou. Každá výrobná šarža Vodotesný konektor série M15 zahŕňa:
Surovina
Záznamy o vstrekovaní počas procesu (tlak, teplota, čas cyklu)
100% elektrické testovanie (Hi-pot, izolačný odpor a prechodový odpor)
Správy o teste ponorenia IP67 (náhodná vzorka z každej šarže – fotografie a videá sa uchovávajú)
The Vodotesný konektor série M15 nie je generický automatizačný konektor určený na osvetlenie. Rieši tri skutočné medzery:
Aktuálna kapacita: M12/M8 typicky zvláda max. 4A; M15 dodáva10A na kolík—nevyhnutné pre 100W+ LED moduly.
Bezpečnostné priečky: Vnútorné bariéry súpovinné pre systémy SELV (Safety Extra Low Voltage), kde koexistujú napájacie a ovládacie vodiče. Bez nich by bludný drôt mohol skratovať 250 V k signálnemu vedeniu a zničiť ovládače.
Trvanlivosť: Kryt M15 PA66 s UV stabilizátormi zabraňuje praskaniu spôsobenému slnkom – známy spôsob zlyhania štandardných nylonových zmesí M12 vo vonkajších držiakoch na tyče.
Tri technické dôvody:
Zhoda tepelnej rozťažnosti: PA66 sa rozširuje/zmršťuje s plášťom kábla a krytom LED, čím sa znižuje šmykové napätie tesnenia pri výkyvoch -40°C~+105°C.
Zabránenie galvanickej korózii: V pobrežnom prostredí alebo v prostredí s rozmrazovacou soľou kovové konektory trpia štrbinovou koróziou aj pri pokovovaní. PA66 to úplne eliminuje.
Zníženie hmotnostina: O 40 % ľahšie ako ekvivalentné kovové plášte – kritické pre konzolové ramená svietidla pri zaťažení vetrom.
Pre projekty, ktoré výslovne vyžadujú kovové tienenie (napr. lekárske osvetlenie citlivé na EMI), Reunion ponúka alternatívne série – ale pre 95 % vonkajších LED aplikácií PA66 prekonáva kov v celkových nákladoch na vlastníctvo.

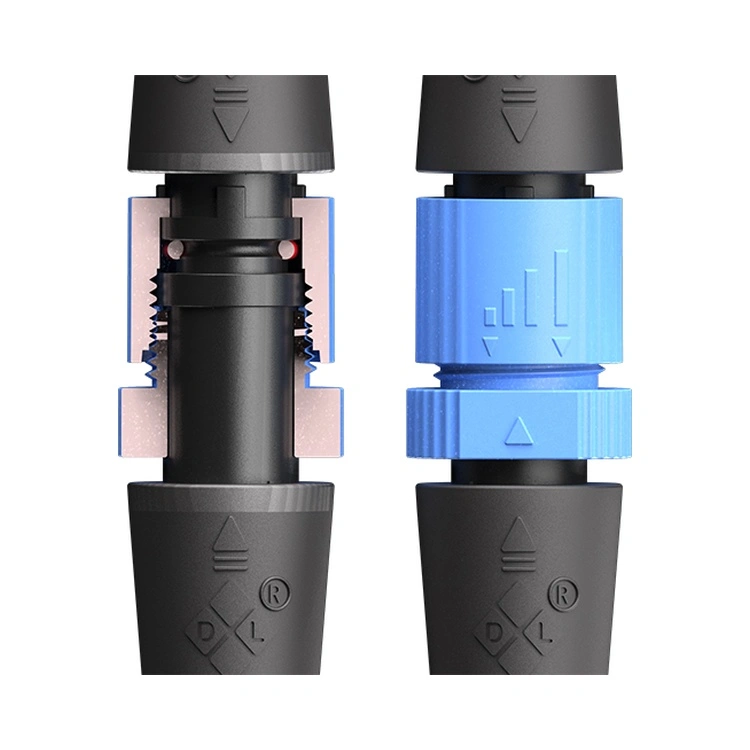

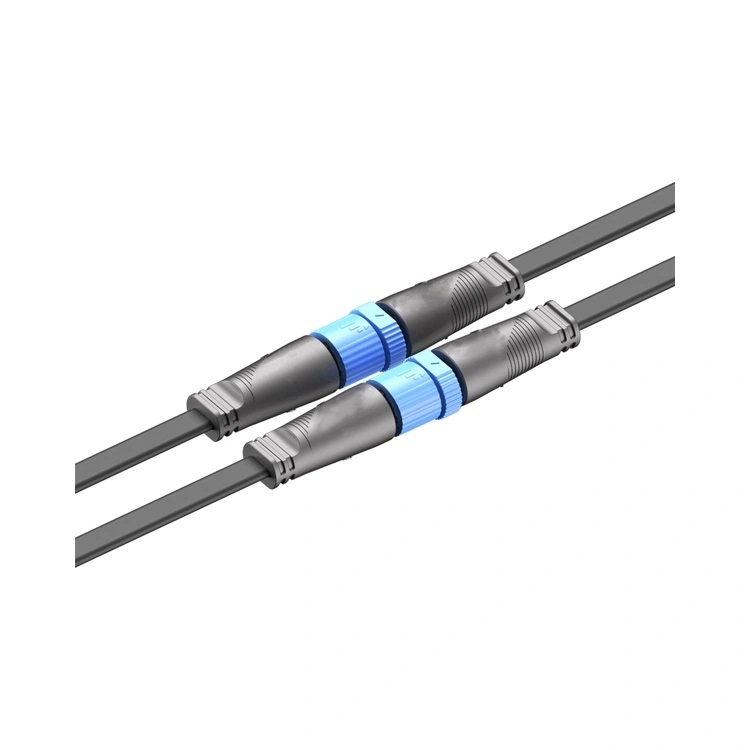

Spojovací moment:Rukou dotiahnite, kým O-krúžok nezapadne, potom nasaďte0,4–0,6 Nm s momentovým kľúčom. Nikdy neprekračujte 0,8 Nm (nadmerné stlačenie deformuje O-krúžok).
Kontrola O-krúžku:Vymeňte predinštalovaný O-krúžok z NBR každý24 mesiacov pre inštalácie s dennými tepelnými cyklami >30°C delta.
Káblový vstup:Udržiavať a5× priemer kábla polomer ohybu na odľahčení v ťahu, aby sa zabránilo vzniku mikro-medzer okolo izolácie drôtu.
Orientácia: Kábel vždy veďte smerom nadol, aby ste zabránili hromadeniu vody na rozhraní zadnej časti.
Spoločnosť Reunion dodáva káblové zväzky zmontované vo výrobe s vopred utiahnutými konektormi, čím sa eliminuje variabilita inštalácie v teréne pre projekty kritickej infraštruktúry.
