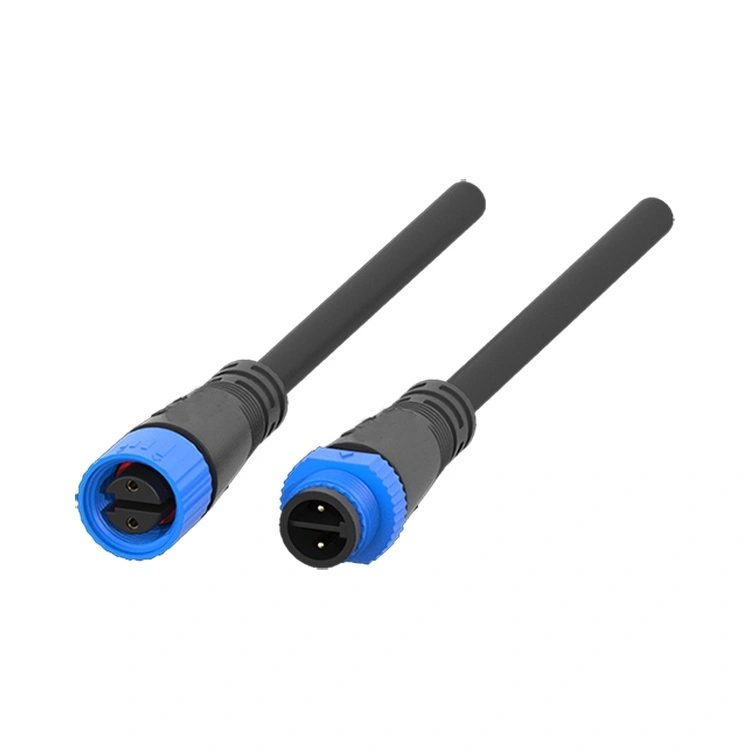

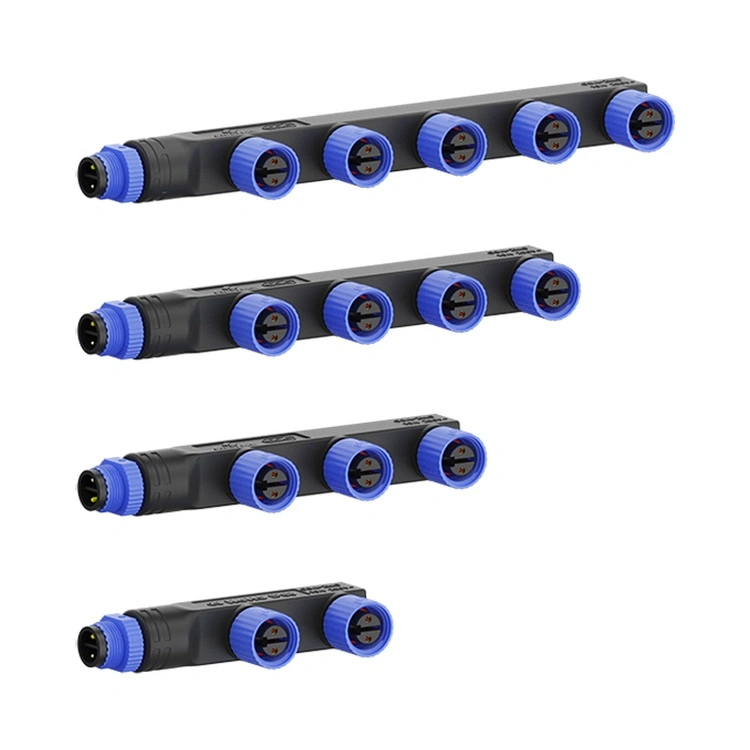

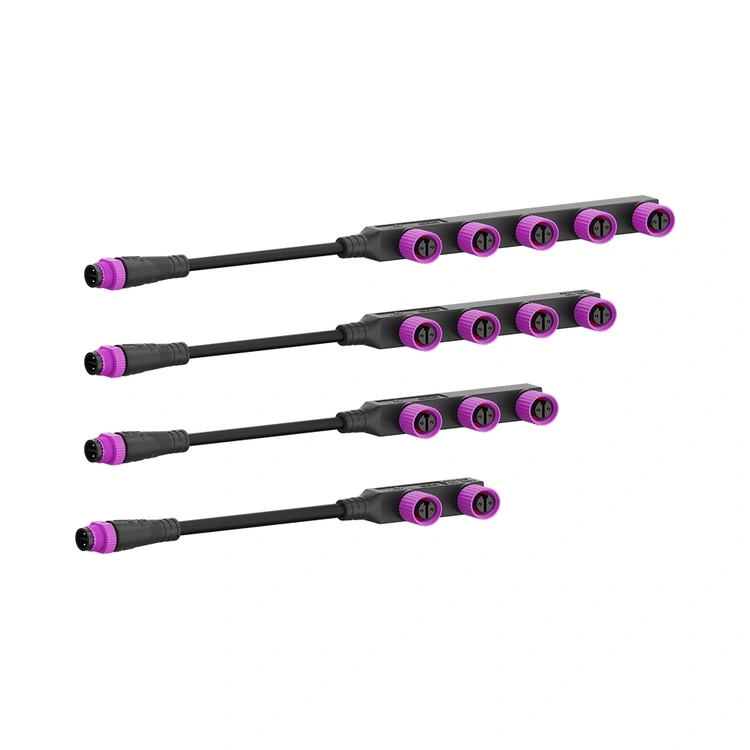

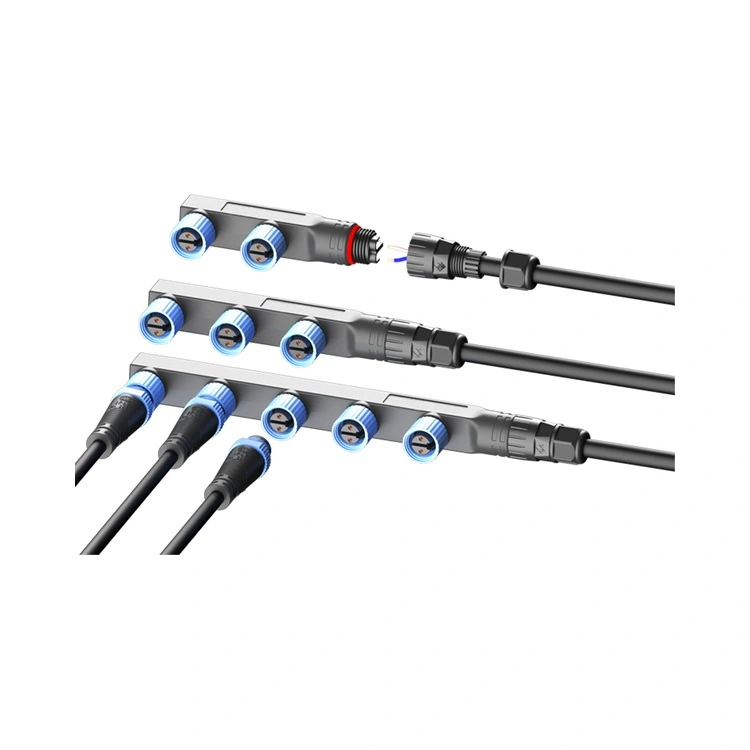

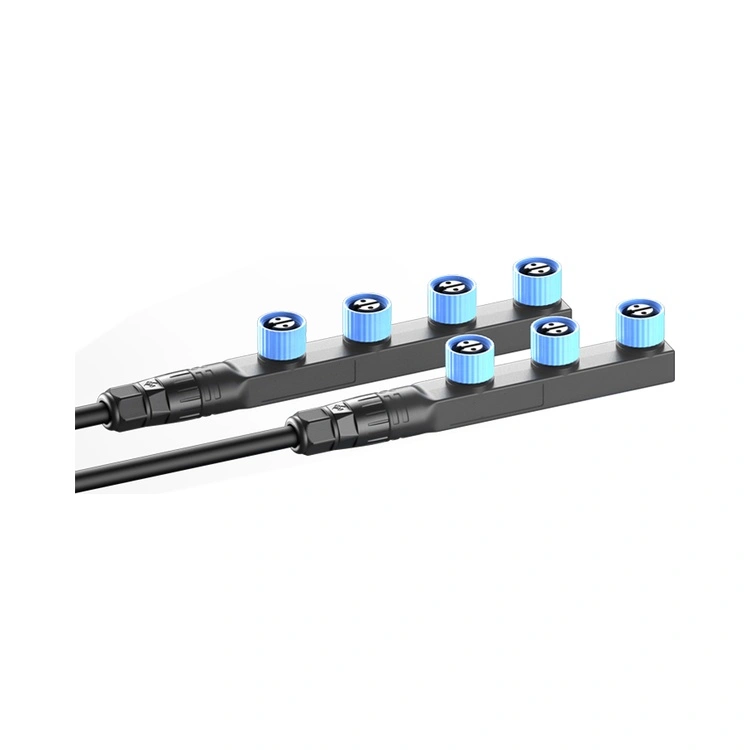

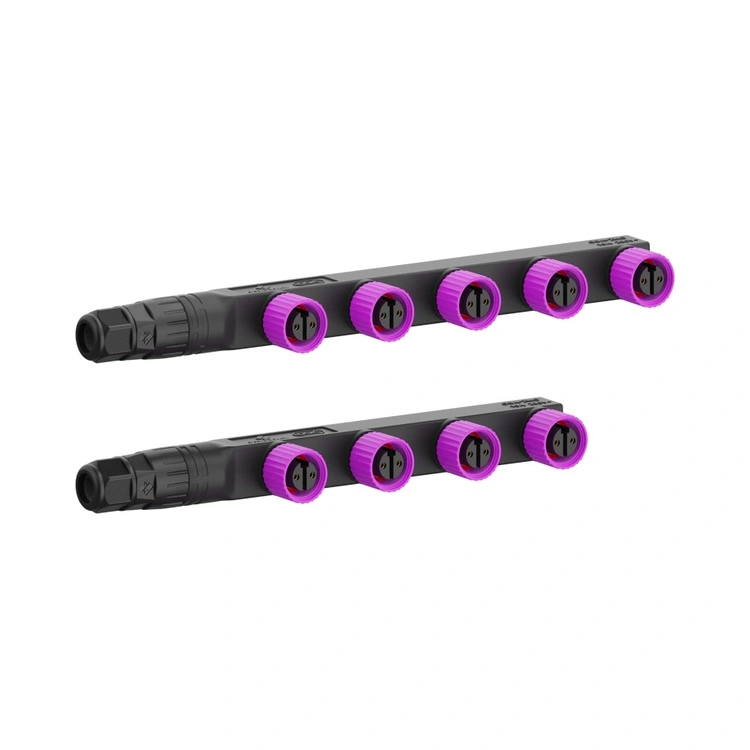

Konektor LED svetla radu M15 je špecializovaným prepojením spoločnosti Reunion pre priemysel vonkajšieho osvetlenia LED – jeden z najrýchlejšie rastúcich segmentov priemyselného osvetlenia. Tento závitový kruhový konektor, certifikovaný podľa štandardov rozhrania LED osvetlenia, kombinuje kompaktný 15 mm dizajn typu F s utesnením IP67, vďaka čomu je vhodný pre pouličné osvetlenie, osvetlenie tunelov, architektonické osvetlenie, reflektory na štadiónoch a vonkajšie LED displeje.
Kryt konektora je vyrobený z vysokopevnostného termoplastu PA66, ktorý poskytuje vynikajúcu odolnosť voči poveternostným vplyvom, ochranu proti korózii a mechanickú odolnosť bez obáv z hmotnosti a korózie kovových alternatív.
Kľúčovým bezpečnostným prvkom série M15 je jej viacjadrový dizajn vnútornej priečky – samostatné bariéry medzi napájacími vodičmi zabraňujú skratom v dôsledku poškodenia izolácie vodičov, čo je kritická požiadavka pre vysokovýkonné LED inštalácie, kde napájacie zdroje môžu dodať viac ako 500 W.

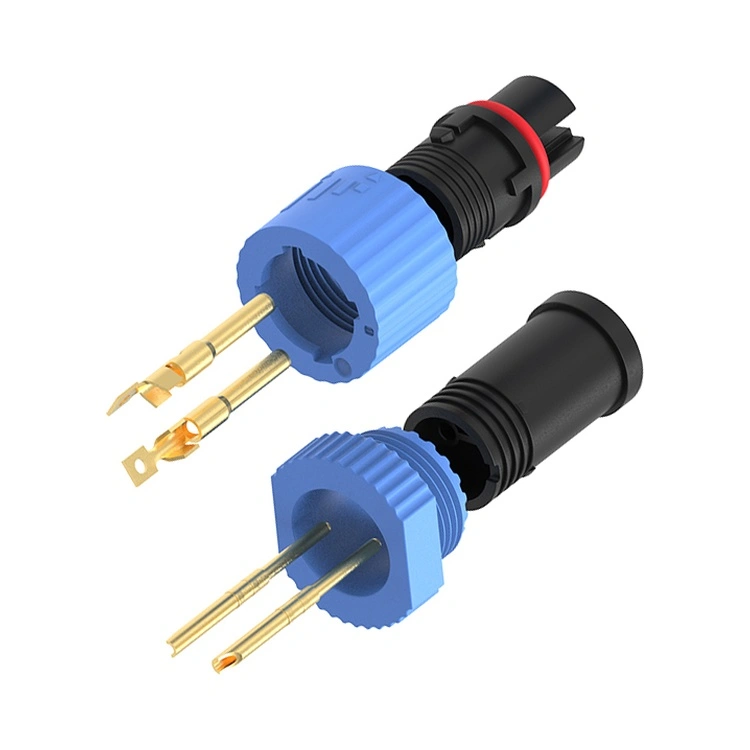

Kontakty sú vyrobené zo zliatiny medi s pozlátením, pričom si zachovávajú nízky a stabilný prechodový odpor (≤3 mΩ) počas životnosti konektora.
Séria M15, ktorá je k dispozícii v 2-, 3-, 4- a 5-pinových konfiguráciách s menovitým prúdom do 10 A, podporuje budiče LED s konštantným prúdom aj konštantným napätím.
Reunion vyrába sériu M15 prostredníctvom vertikálne integrovaného procesu – od presného vstrekovania cez automatizovanú montáž a 100% elektrické testovanie. Závitový uzamykací mechanizmus zaisťuje spojenie odolné voči vibráciám – kritické pre inštalácie vystavené vetru, dopravným vibráciám a tepelným cyklom od -40 °C do +105 °C.
Pre inžinierov, ktorí navrhujú systémy vonkajšieho osvetlenia, tento konektor poskytuje spoľahlivé, bezpečné a kompaktné riešenie špeciálne prispôsobené pre aplikácie LED, ktoré je podporené 15-ročnými výrobnými skúsenosťami spoločnosti Reunion.
Séria M15 je určená pre vonkajšie LED osvetlenie s funkciami, ktoré riešia špecifické požiadavky dlhodobých vonkajších inštalácií.
| Funkcia | úžitok |
| Krytie IP67 voči životnému prostrediu | Odoláva nepretržitému ponoreniu – spoľahlivé pre pouličné osvetlenie, osvetlenie tunelov a vonkajšie displeje vystavené dažďu, snehu a záplavám. |
| Viacjadrové vnútorné oddiely | Oddelené bariéry medzi napájacími vodičmi – zvyšujú elektrickú bezpečnosť vo vysokovýkonných LED inštaláciách. |
| Kompaktný dizajn typu F | Priestorovo úsporné 15 mm rozhranie – ideálne pre tenké LED svietidlá a modulárne osvetľovacie systémy s úzkymi rozstupmi. |
| PA66 Bývanie | Odolné voči poveternostným vplyvom, korózii – navrhnuté pre vonkajšiu životnosť. |
| Pozlátené kontakty zo zliatiny medi | Nízky kontaktný odpor (≤ 3 mΩ) a ochrana proti korózii – udržiava konzistentný výkon LED ovládača v priebehu času. |
| Závitový uzamykací mechanizmus | Spoje odolné voči vibráciám – bránia uvoľneniu z vetra, dopravných vibrácií a tepelných cyklov. |
| Konfigurácie 2-5 pinov | Podporuje aplikácie LED s konštantným prúdom, konštantným napätím a zmiešaným výkonom/signálom. |
| -40°C až +105°C Prevádzka | Široký teplotný rozsah pokrýva extrémne vonkajšie podmienky – od arktických zím až po letá na púšti. |
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový |
| Menovité napätie | 250V | 250V | 125 V | 125 V |
| Aktuálne hodnotenie | 10A | 10A | 10A | 10A |
| Drôtová sekcia | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Prevádzková teplota:-40 °C ~ +105 °C
Hodnotenie ochrany:IP67 / IP68 (spárované)
Materiál puzdra:PA66
Kontaktný materiál:Pozlátená zliatina medi
Kontaktný odpor:≤ 3 mΩ
Párovacie cykly:≥500
Dizajnový štandard:Vyhovuje štandardom rozhrania osvetlenia LED
Hodnotenie horľavosti:UL 94 V-0
Všetky materiály vyhovujú RoHS
Konektor LED svetla radu M15 sa používa v aplikáciách vonkajšieho osvetlenia, kde je spoľahlivosť a bezpečnosť prvoradá.
Pouličné a diaľničné osvetlenie- LED pouličné osvetlenie a diaľničné osvetľovacie systémy.
Osvetlenie tunela– Osvetlenie diaľničných a železničných tunelov.
Architektonické a fasádne osvetlenie– Obrysy budov, mosty a pamätníky.
Osvetlenie štadiónov a športu– Veľkoplošné osvetľovacie systémy.
Vonkajšie LED displeje– Modulárne billboardy a veľkoformátové obrazovky.
Osvetlenie krajiny a parku- Osvetlenie chodníkov, dekoratívne inštalácie a osvetlenie záhrady.
Solárne osvetlenie– Osvetlenie ulíc a chodníkov mimo siete.
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre M15 používané v diagnostických alebo monitorovacích zariadeniach. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
Výrobná linka LED konektorov M15 spoločnosti Reunion funguje pod prísnymi procesnými kontrolami. Utesnenie IP67 je overené na každej výrobnej šarži skutočným ponorným testom. Záznamy o skúškach, materiálové certifikáty a inšpekčné správy sa uchovávajú pre každú šaržu, čo podporuje vaše audity kvality a požiadavky na dokumentáciu zákazníka.
Viacjadrový dizajn vnútornej priečky je abezpečnostný prvok špeciálne navrhnuté do série M15 pre aplikácie LED osvetlenia. Vo vysokovýkonných LED inštaláciách môže napájací zdroj dodať >500W pri napätí až 350V DC. Ak sa izolačná vrstva drôtu poškodí (počas inštalácie alebo vibráciami), odkryté vodiče by mohli skratovať, čo by mohlo spôsobiť poruchu ovládača alebo dokonca požiar. Vnútorné priečky poskytujú fyzické oddelenie medzi vodičmi v tele konektora, čím zabraňujú kontaktu, aj keď je narušená izolácia. Táto funkcia jenie štandardné v konektoroch na všeobecné použitie (M8/M12) a je kľúčovým rozlišovacím znakom pre M15. Priečky Reunion sú vylisované integrálne s izolátorom – nepridávajú sa ako samostatné komponenty – čo zaisťuje, že zostanú účinné počas celej životnosti konektora.
Na dosiahnutie a udržanie utesnenia IP67 vo vonkajších inštaláciách LED spoločnosť Reunion odporúča:
Párovací moment– Rukou utiahnite spojovaciu maticu, kým sa O-krúžok nedotkne povrchu panelu, potom použite dodatočný krútiaci moment0,4 - 0,6 Nmpomocou momentového kľúča. Neprekračujte 0,8 Nm.
Kontrola O-krúžku– Vopred nainštalovaný O-krúžok by sa mal skontrolovať pri každom cykle údržby. Vymeňte, ak sú viditeľné deformácie, praskliny alebo stvrdnutie.
Harmonogram výmeny O-krúžku– Pri vonkajších inštaláciách s dennými tepelnými cyklami vymeňte O-krúžky každé 2-3 roky v rámci preventívnej údržby.
Polomer ohybu kábla– Dodržujte minimálny polomer ohybu5× priemer kábla na vstupe konektora, aby sa zabránilo namáhaniu tesnenia kábla.
Orientácia kábla– Káblový výstup nasmerujte nadol, aby ste zabránili hromadeniu vody v blízkosti rozhrania tesnenia.
Čistenie pred opätovným pripojením– Pred opätovným pripojením vyčistite vonkajšie časti konektora jemným čistiacim prostriedkom a vodou, aby ste zabránili poškodeniu tesnenia nečistotami.
