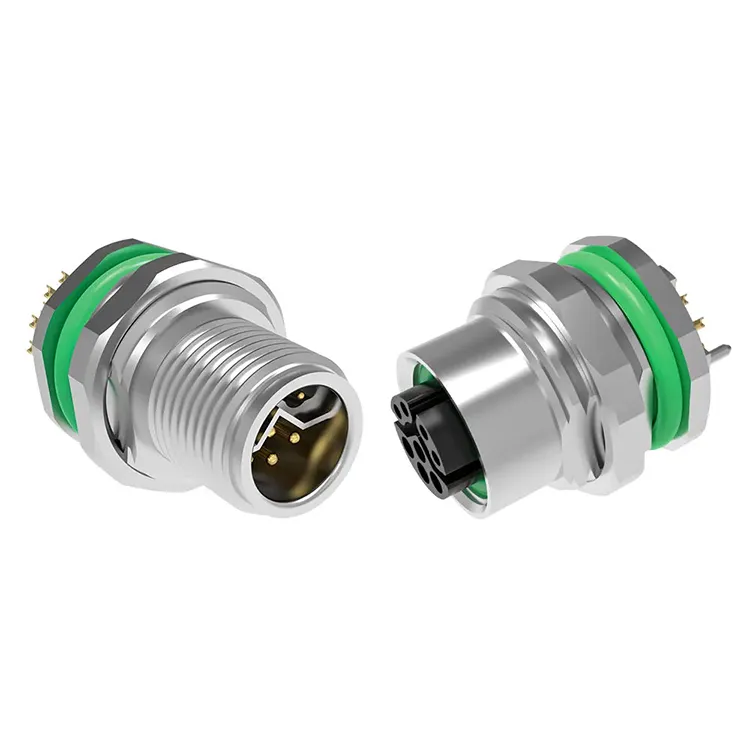

ReunionposkytujePriemyselný konektor série M12ako všestranné prepojovacie riešenie pre automatizáciu továrne, senzory, akčné členy, systémy fieldbus, priemyselný Ethernet a distribúciu energie. S 2–17 pinovými konfiguráciami, viacerými možnosťami kódovania, krytím IP67 a možnosťami tienenia a káblových zostáv je rad konektorov navrhnutý pre náročné priemyselné prostredia, kde sú nevyhnutné stabilné elektrické a mechanické spojenia.
Konektor M12 je viac než len kompaktný kruhový konektor. Jeho štandardizované závitové rozhranie, kódovací systém, environmentálne tesnenie a široké elektrické konfigurácie z neho robia dôležitú spojovaciu technológiu pre moderné automatizačné zariadenia. Séria M12 môže podporovať aplikácie od senzorov a zariadení IO-Link po PROFIBUS, DeviceNet, CANopen, priemyselný Ethernet, servosystémy a distribúciu jednosmerného prúdu. Táto príručka vysvetľuje kľúčové špecifikácie, možnosti kódovania, aplikačné scenáre, faktory výberu a úvahy o kvalite, ktoré by mali inžinieri a nákupné tímy posúdiť pri výbere priemyselného konektora M12.
Obsah
Prečo je konektor M12 široko používaný v priemyselnej automatizácii?
Aké sú kľúčové špecifikácie priemyselného konektora M12?
Ako sa líšia možnosti kódovania M12?
Kde sa bežne používajú priemyselné konektory M12?
Ako by ste si mali vybrať správny konektor M12?
Aké faktory kvality by mali kupujúci skontrolovať?
Často kladené otázky o priemyselných konektoroch M12
Prečo je konektor M12 široko používaný v priemyselnej automatizácii?
Priemyselné zariadenia potrebujú pripojenia, ktoré zostanú stabilné napriek vibráciám, vlhkosti, teplotným zmenám, prachu a častej údržbe. Formát M12 rieši tieto požiadavky kompaktným kruhovým dizajnom a závitovým spojovacím mechanizmom.
Pre automatizačných inžinierov je jednou z jeho hlavných výhod flexibilita. Rôzne konfigurácie kódovania M12 sú navrhnuté pre rôzne elektrické a komunikačné funkcie, čo pomáha predchádzať nekompatibilným pripojeniam. Konektor môže byť preto integrovaný do snímačov, akčných členov, ovládacích skríň, prevádzkových zariadení, motorov, ethernetových sietí a iných priemyselných zariadení.
Špecifikácie produktu Reunion naznačujú, že séria M12 je navrhnutá v súlade s príslušnými normami DIN EN 61076-2-101/109/111 a pri spojení môže dosiahnuť ochranu IP67. Sortiment produktov tiež zahŕňa tienené a netienené konfigurácie, ktoré poskytujú možnosti pre aplikácie s rôznymi požiadavkami na elektromagnetickú kompatibilitu.
Pre priemyselných používateľov môže táto kombinácia štandardizovaných rozmerov, výberu kódovania, ochrany životného prostredia a flexibility aplikácie zjednodušiť návrh a údržbu elektroinštalácie.
Aké sú kľúčové špecifikácie priemyselného konektora M12?
Výber konektora len na základe jeho fyzickej veľkosti môže viesť k nevhodnému pripojeniu. Pred nákupom by ste mali zvážiť elektrické parametre, kódovanie, počet pinov, tienenie, ochranu životného prostredia a spôsob ukončenia.
| Parameter | Typický rad / funkcia M12 | Zváženie aplikácie |
|---|---|---|
| Počet pinov | 2–17 pinov v závislosti od kódu | Vyberte si podľa požiadaviek na výkon a signál |
| Aktuálne hodnotenie | Približne 0,5–16A v závislosti od kódu | Dôležité pre snímače, akčné členy, motory a silové obvody |
| Menovité napätie | Približne 30–630 V v závislosti od konfigurácie | Musí zodpovedať prevádzkovému napätiu zariadenia |
| Hodnotenie ochrany | IP67 pri párovaní | Vhodné do mnohých prašných, vlhkých a umývaných prostredí |
| Kontaktný materiál | Mosadz s pozlátením | Podporuje stabilný elektrický kontakt a odolnosť proti korózii |
| Izolátor | PA66 | Poskytuje elektrickú izoláciu v konektore |
| Kontaktný odpor | ≤3 mΩ pre špecifikovaný rozsah | Nižší odpor pomáha udržiavať elektrickú účinnosť |
| Rozsah teplôt | -25 °C až +85 °C | Skontrolujte oproti skutočnému prevádzkovému prostrediu |
| Tienenie | Tienené a netienené verzie | Tienenie môže byť dôležité v elektricky hlučnom prostredí |
| Súlad so životným prostredím | Materiály v súlade s RoHS | Užitočné pre projekty s požiadavkami na súlad so životným prostredím |
Presné hodnotenie vždy závisí od zvoleného kódovania a konfigurácie. Napríklad zverejnené špecifikácie výrobcu uvádzajú vyššie aktuálne možnosti pre verzie S-kódu a L-kódu ako pre niekoľko signálovo orientovaných konfigurácií. Preto by sa kód konektora mal vyberať spolu s elektrickými požiadavkami a nemal by sa považovať za sekundárny detail.
Ako sa líšia možnosti kódovania M12?
Kódovanie M12 je jedným z najdôležitejších faktorov pri výbere priemyselného konektora. Rôzne usporiadania kľúčov sú určené pre rôzne elektrické alebo komunikačné funkcie.
- A-kód:Bežne sa používa pre senzory, akčné členy, zariadenia IO-Link a aplikácie jednosmerného signálu. Konfigurácie sa môžu pohybovať od 2 do 17 pinov.
- B-kód:Bežne sa spája s PROFIBUS, DeviceNet a inými aplikáciami fieldbus.
- C-kód:Navrhnuté pre aplikácie striedavého prúdu a dostupné v konfiguráciách s viacerými kolíkmi.
- D-kód:Používa sa pre priemyselné ethernetové aplikácie, ako sú sieťové pripojenia 100 Mbps.
- X-kód:Navrhnuté pre vysokorýchlostné ethernetové aplikácie a zvyčajne používa 8-pinovú konfiguráciu.
- S-kód:Určené pre striedavý prúd s vyšším prúdom a aplikácie súvisiace so servomotormi.
- L-kód:Určené pre distribúciu jednosmerného prúdu a požiadavky na vyšší prúd.
Kódovací systém pomáha znižovať možnosť pripojenia nekompatibilných obvodov. Pred dokončením komponentu by mali technici potvrdiť kód konektora, usporiadanie kolíkov, napätie, prúd a párovacie rozhranie špecifikované výrobcom zariadenia.
Kde sa bežne používajú priemyselné konektory M12?
Vďaka kompaktnému tvaru a ochrane životného prostredia sú konektory M12 vhodné pre mnoho priemyselných pripojovacích bodov.
Továrenská automatizácia
Konektory M12 sa často používajú na pripojenie snímačov priblíženia, fotoelektrických snímačov, akčných členov, I/O modulov a ovládacích zariadení. Ich štandardizované rozhranie môže zjednodušiť zapojenie stroja a údržbu.
Priemyselný Ethernet
Konfigurácie D-code a X-code možno použiť pre priemyselné sieťové pripojenia. V automatizovaných výrobných linkách sú spoľahlivé ethernetové pripojenia dôležité pre komunikáciu medzi prevádzkovými zariadeniami, ovládačmi, prepínačmi a inými sieťovými zariadeniami.
Robotika a pohybové systémy
Robotické zariadenia môžu vystaviť konektory vibráciám a opakovanému pohybu. Systém závitovej spojky poskytuje mechanické spojenie navrhnuté tak, aby odolalo náhodnému uvoľneniu za normálnych prevádzkových podmienok.
Vonkajšie a umývacie vybavenie
S hodnotením IP67 pri správnom spojení je možné použiť vhodné konfigurácie M12 v prostrediach, kde sa zariadenie môže stretnúť s vodou, prachom alebo bežnými čistiacimi procesmi. Správna inštalácia a utesnenie sú nevyhnutné na dosiahnutie špecifikovanej úrovne ochrany.
Distribúcia energie
Možnosti S-kódu a L-kódu rozširujú platformu M12 nad rámec signálov s nízkou spotrebou. V závislosti od vybranej konfigurácie môže séria podporovať napájanie so striedavým alebo jednosmerným prúdom s vyšším prúdom pre priemyselné zariadenia.
Ako by ste si mali vybrať správny konektor M12?
Systematický výberový proces môže pomôcť vyhnúť sa problémom s kompatibilitou a zbytočným nákladom na výmenu. Pred zadaním objednávky zvážte nasledujúce faktory:
- Identifikujte aplikáciu:Zistite, či je pripojenie určené pre senzory, dátovú komunikáciu, napájanie, motory alebo zmiešané funkcie.
- Potvrďte kódovanie:Vyberte A, B, C, D, X, S, L alebo inú použiteľnú konfiguráciu podľa rozhrania zariadenia.
- Skontrolujte požiadavky na pin:Uistite sa, že počet kontaktov je dostatočný pre všetky požadované napájacie a signálne obvody.
- Overte elektrické parametre:Porovnajte menovité napätie a prúd konektora so skutočnými systémovými požiadavkami.
- Vyhodnoťte podmienky prostredia:Zvážte vodu, prach, chemikálie, vibrácie, teplotu a vonkajšie vystavenie.
- Určite požiadavky na tienenie:Tienené verzie možno zvážiť tam, kde elektromagnetické rušenie môže ovplyvniť integritu signálu.
- Vyberte ukončenie:V závislosti od štruktúry zariadenia môžu možnosti zahŕňať spájkovanie, spájkovanie ponorom, krimpovanie alebo ukončenie pomocou lietajúceho vodiča.
- Potvrďte požiadavky na kábel:Materiál kábla, dĺžka, flexibilita, polomer ohybu a orientácia konektora by mali zodpovedať inštalačnému prostrediu.
Pre projekty zahŕňajúce viacero typov konektorov je tiež užitočné pripraviť plán pripojenia zobrazujúci zariadenie, kód konektora, počet kolíkov, elektrickú funkciu, špecifikáciu kábla a párovacie rozhranie. To poskytuje praktickú referenciu pre obstarávacie a výrobné tímy.
Aké faktory kvality by mali kupujúci skontrolovať?
Kvalita priemyselných konektorov úzko súvisí s dlhodobou stabilitou pripojenia. Výrobok môže zvonka vyzerať podobne, pričom má výrazné rozdiely v kontaktných materiáloch, pokovovaní, tesnení, konzistencii zostavy a elektrickej kontrole.
Reunion uvádza, že jeho séria M12 používa mosadzné kontakty s pozlátením, izolátory PA66 a uvedený prechodový odpor nie väčší ako 3 mΩ. Výrobca tiež popisuje 100% elektrické testovanie pre každú jednotku a overenie ponorenia na úrovni IP67 na úrovni série. Jeho zverejnené informácie o kvalite ďalej uvádzajú normy ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 a súlad s RoHS v rámci kvality a súladu.
Pre obstarávacie tímy sú obzvlášť užitočné nasledujúce kontrolné body kvality:
- Špecifikácie materiálu a pokovovania
- Kontaktný odpor a izolačný výkon
- Overenie IP ochrany
- Požiadavky na mechanický párovací cyklus
- Tienenie tam, kde je to vhodné
- Elektrické skúšobné postupy
- Vysledovateľnosť šarže a dokumentácia kontroly
- Konzistencia káblovej montáže a ukončenia
Tieto faktory poskytujú úplnejší základ pre hodnotenie priemyselného konektora ako samotná jednotková cena. Pri OEM a objemových projektoch môže celkovú hodnotu obstarávania ovplyvniť aj technická podpora, schopnosť prispôsobenia, sledovateľnosť výroby a konzistentnosť dodávok.
Často kladené otázky o priemyselných konektoroch M12
Čo je priemyselný konektor série M12?
Priemyselný konektor série M12 je kompaktný kruhový konektor s nominálnym 12 mm závitovým rozhraním. Je široko používaný pre priemyselné senzory, akčné členy, automatizačné zariadenia, komunikačné siete a napájacie pripojenia. Rôzne konfigurácie kódovania a kolíkov umožňujú, aby rovnaká všeobecná platforma konektorov slúžila rôznym aplikáciám.
Je konektor M12 vodotesný?
Vhodné konfigurácie M12 môžu dosiahnuť ochranu IP67, ak sú správne spárované. To znamená, že špecifikovaný produkt môže poskytnúť ochranu proti vniknutiu prachu a dočasnému ponoreniu do vody za definovaných testovacích podmienok. Skutočný výkon závisí od správneho spojenia, tesnenia komponentov, inštalácie a konfigurácie produktu.
Aký je rozdiel medzi konektormi A-code a D-code M12?
Konektory A-code M12 sa bežne používajú pre senzory, akčné členy, IO-Link a všeobecné signálové alebo DC aplikácie, zatiaľ čo verzie s D-kódom sú primárne určené pre aplikácie priemyselného Ethernetu. Kódovanie zabraňuje náhodnému spárovaniu nesprávneho typu konektora.
Môžu konektory M12 prenášať napájanie aj dáta?
Áno, v závislosti od konfigurácie. Určité usporiadania A-kódu môžu kombinovať funkcie napájania a signálu, zatiaľ čo aplikácie vyžadujúce vyšší výkon a samostatnú dátovú komunikáciu môžu pre svoje príslušné obvody používať rôzne kódy M12.
Ako si vyberiem správny konektor M12 pre môj stroj?
Začnite s rozhraním zariadenia a identifikujte požadované kódovanie, počet pinov, napätie, prúd, komunikačný protokol, tienenie, stupeň ochrany, typ kábla a spôsob ukončenia. Ak je konektor náhradným komponentom, odporúča sa tiež zhodovať sa s pôvodným číslom dielu alebo výkresom zariadenia.
Záver
Priemyselný konektor série M12 poskytuje štandardizované a adaptabilné riešenie pripojenia pre moderné automatizačné systémy. Jeho rozsah možností kódovania, konfigurácií pinov, elektrických hodnôt, možností tienenia a ochrany IP67 mu umožňuje podporovať všetko od senzorov a zariadení IO-Link až po priemyselný Ethernet a aplikácie s vyšším prúdom napájania. Pre výrobcov OEM, systémových integrátorov a výrobcov priemyselných zariadení je výber konektora podľa úplnej elektrickej a environmentálnej špecifikácie nevyhnutný pre spoľahlivý výkon v teréne. Ak potrebujete pomoc s výberom vhodnej konfigurácie, prispôsobenej káblovej zostavy alebo riešenia objemu pre vašu aplikáciu,kontaktujte násprediskutovať vaše požiadavky s inžinierskym a výrobným tímom Reunion.
