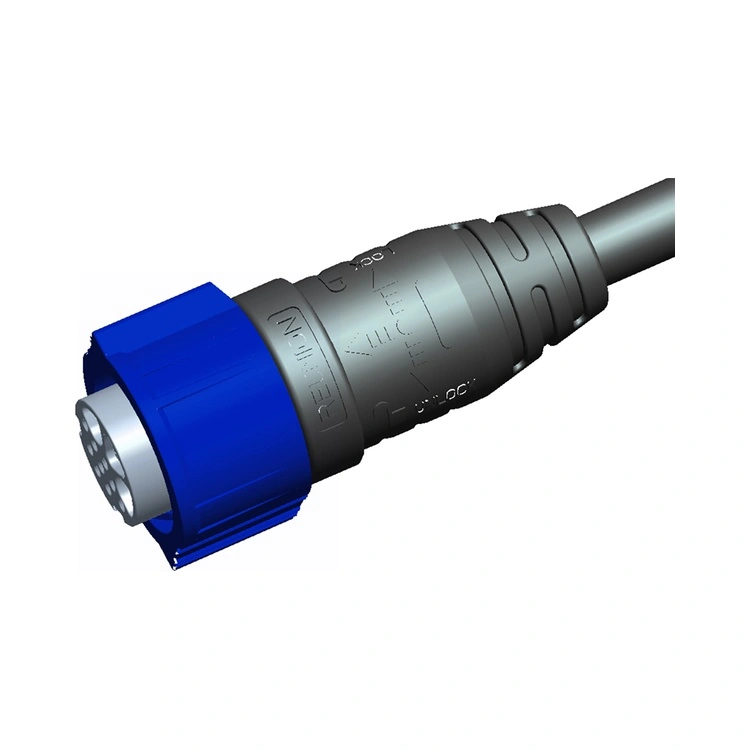

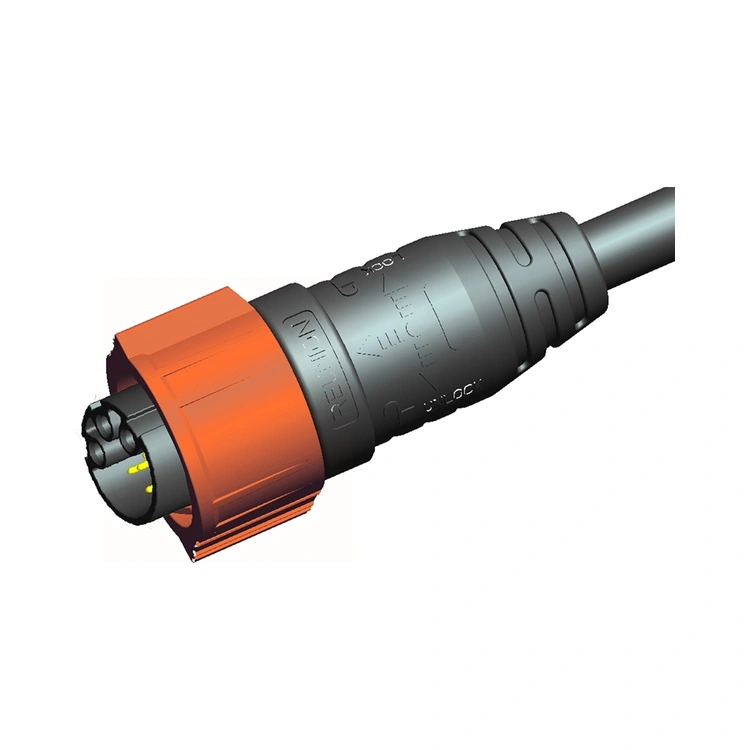

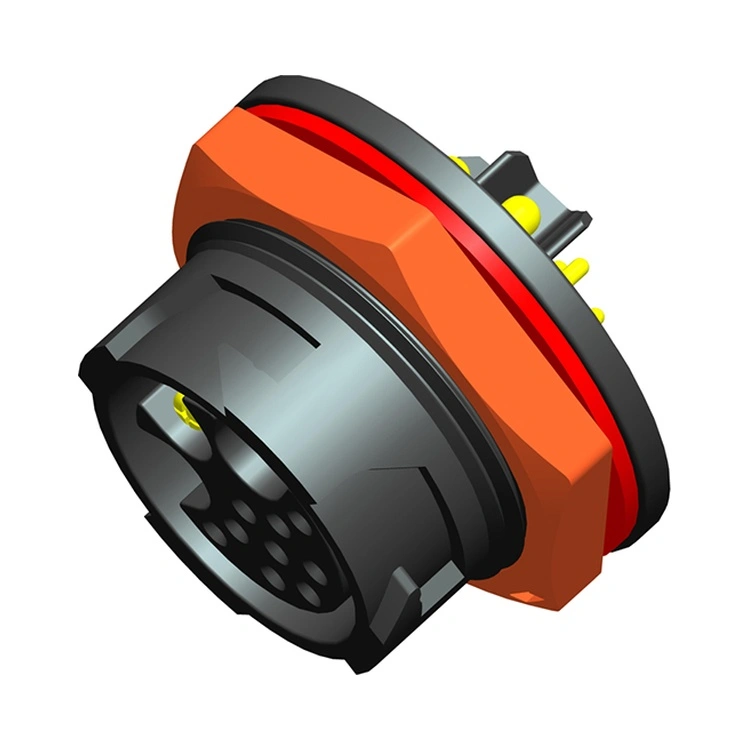

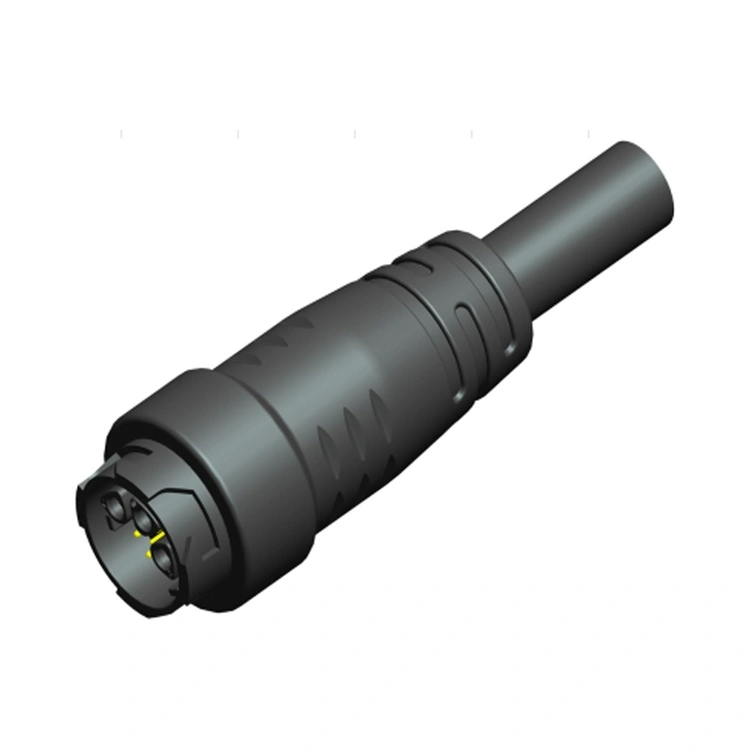

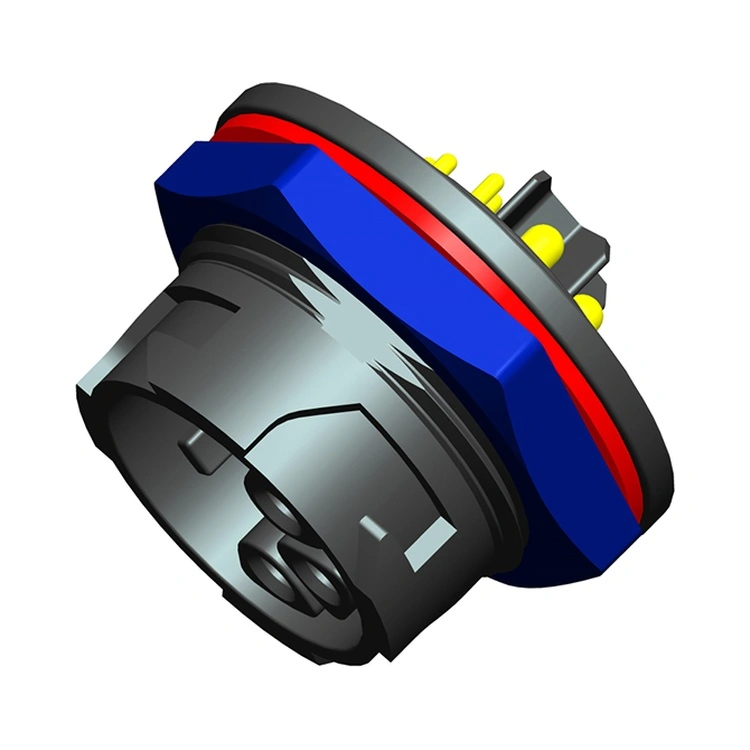

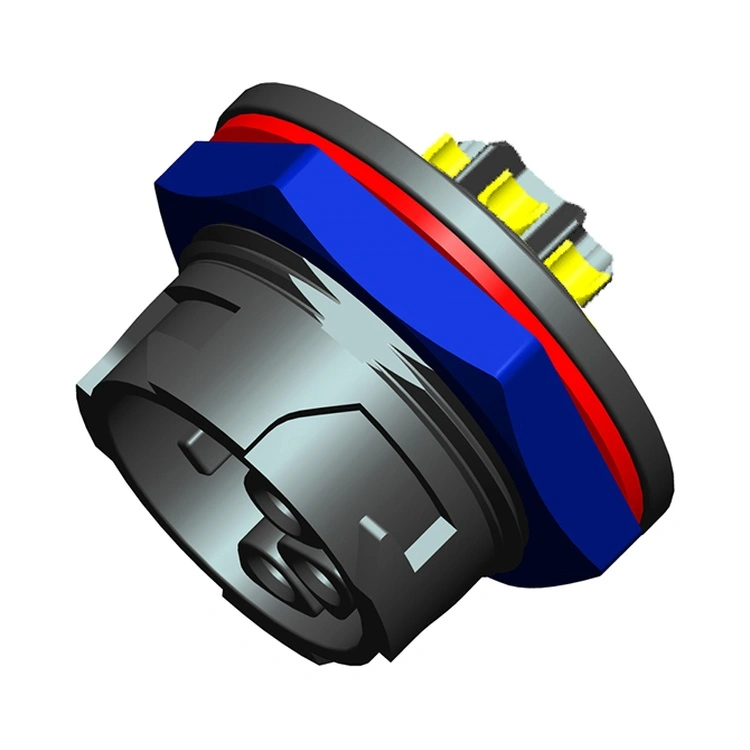

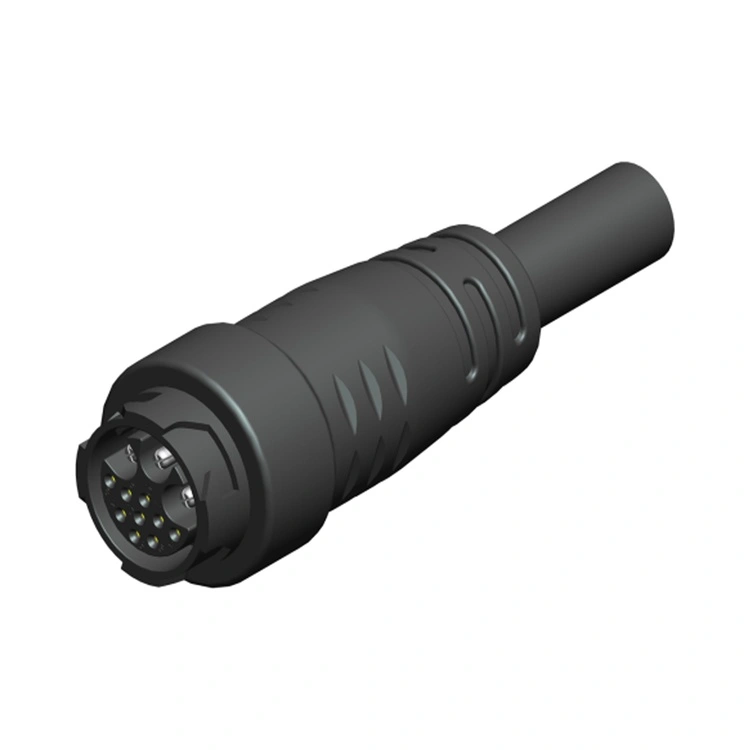

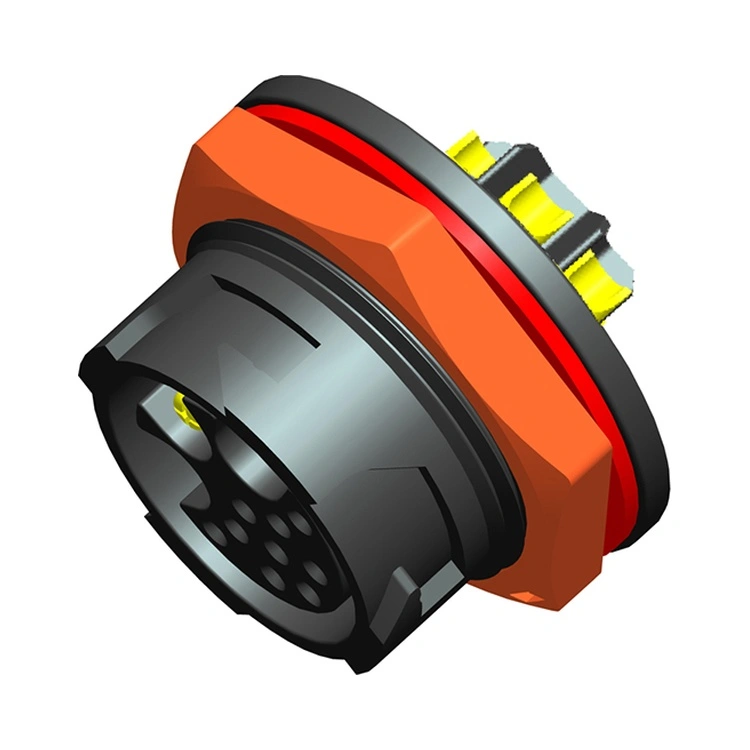

X Series Power & Signal Hybrid Connector je inovatívne riešenie prepojenia spoločnosti Reunion, ktoré kombinuje dodávku energie a prenos signálu v jedinom, priestorovo úspornom kryte. Tento konektor reaguje na rastúci dopyt výrobcov zariadení na zníženie priestoru na paneloch, počtu káblov a zložitosti inštalácie integráciou viacerých typov pripojenia do jedného rozhrania.
Napájacie kontakty sú navrhnuté pre bezpečné pripojenia s nízkym odporom, zatiaľ čo signálové kontakty sú tienené a umiestnené tak, aby sa minimalizovali presluchy. Reunion vyrába sériu X prostredníctvom vertikálne integrovaného procesu – od presného obrábania a vstrekovania cez automatizovanú montáž a 100 % elektrické testovanie. Pre inžinierov, ktorí navrhujú pokročilé priemyselné zariadenia, batérie, energiu, ebike, LED alebo robotiku, tento konektor poskytuje spoľahlivé a efektívne riešenie, ktoré zjednodušuje zapojenie a znižuje celkovú stopu systému.
| Funkcia | úžitok |
| Napájanie a signál v jednom konektore | Kombinuje dodávku energie (až 30 A) a prenos signálu v jedinom rozhraní – znižuje priestor na paneli a počet káblov. |
| Uzamykací systém rýchlej rotácie | Rýchle spárovanie jednou rukou so zvukovým potvrdením uzamknutia – skracuje čas inštalácie a údržby. |
| Krytie IP67 voči životnému prostrediu | Prachotesné a chránené proti dočasnému ponoreniu – spoľahlivé pre priemyselné a vonkajšie aplikácie. |
| Viacnásobné konfigurácie výkonového signálu | 1X séria: 2+4 kolíky Séria 3X: 3+9 kolíkov —prispôsobí sa rôznym požiadavkám na výkon a signál. |
| Plastové puzdro | Nylonový materiál — UL94-V0, odolný voči korózii, opotrebeniu |
| Pozlátené kontakty | Nízky kontaktný odpor a ochrana proti korózii – zachováva výkon počas stoviek párovacích cyklov. |
| -40°C až +105°C Prevádzka | Široký teplotný rozsah pokrýva extrémne priemyselné a vonkajšie podmienky. |
| Parameter | Špecifikácia |

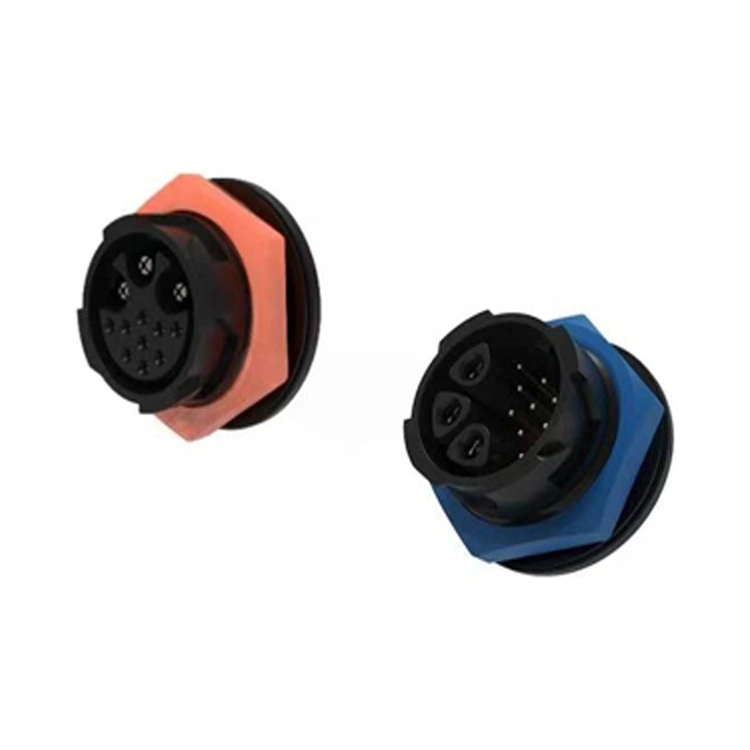

| Konfigurácie kontaktov | 3 výkon + 9 signál |
| Prúd napájacieho kontaktu | Až 30A na kontakt |
| Napájacie napätie | Až 300 V AC/DC |
| Kontaktný prúd signálu | Až 5A na kontakt |
| Napätie signálu | Až 30 V DC |
| Kontaktný odpor | ≤ 5 mΩ |
| Izolačný odpor | ≥2000MΩ |
| Dielektrická odolnosť | 1500V AC po dobu 1 minúty |
| Párovacie cykly | ≥1 000-krát |
| Prevádzková teplota | -40 °C ~ +105 °C |
| Hodnotenie ochrany | IP67 (podmienka párovania) |
| Materiál na bývanie | PA6+GF čierna farba |
| Kontaktný materiál | C54400 & C3602 pozlátenie & nel pokovovanie |

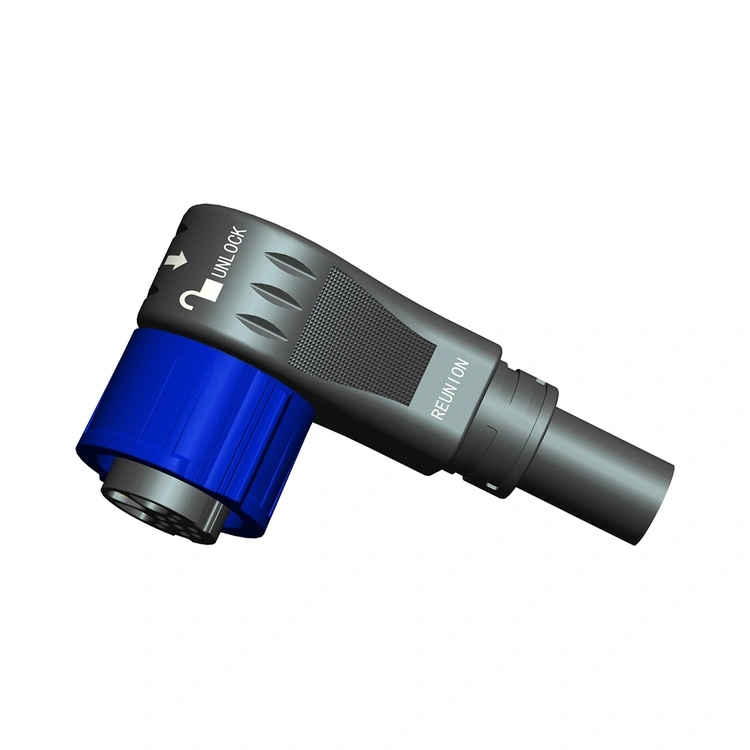

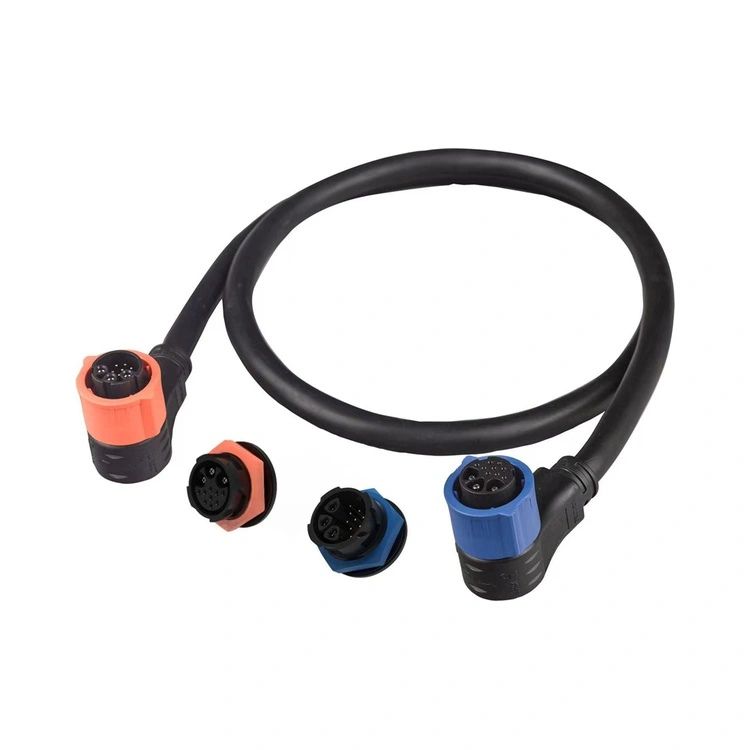

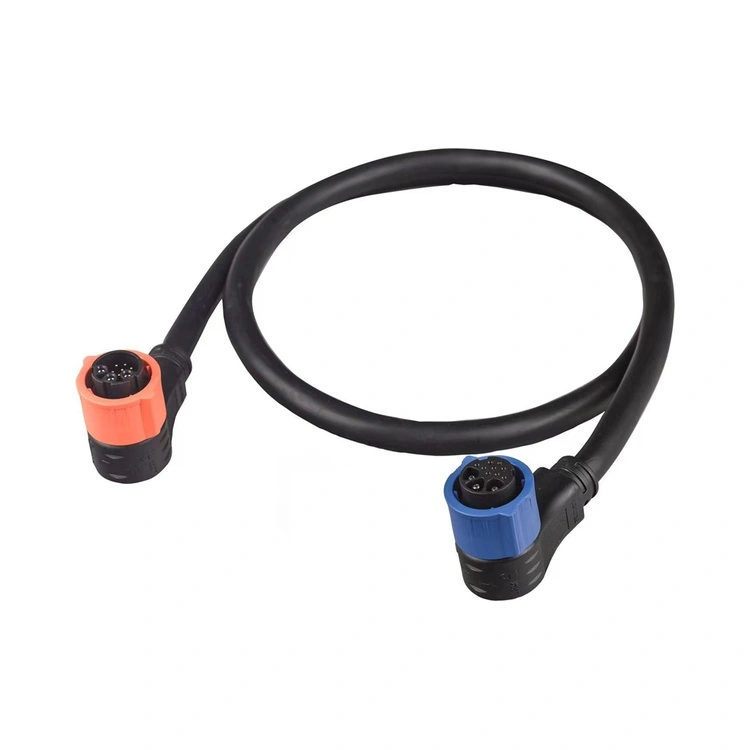

| Káblový výstup | Rovné alebo pravouhlé |
| Aspekt | Reunion X Series Hybrid | Samostatné konektory napájania + signálu | Prémiové európske značky hybridných konektorov |
| Panelový priestor | Vyžaduje sa jeden výrez panelu | Vyžadujú sa dva výrezy panelov | Výrez na jeden panel |
| Počet káblov | Vyžaduje sa jeden kábel | Potrebné sú dva káble | Jeden kábel |
| Cena | Cena priaznivá pre množstvo | Nižšie náklady na komponenty, vyššie náklady na inštaláciu | 3-4x vyššie |
| Čas inštalácie | Znížený (jeden konektor) | Rozšírené (dva konektory) | Znížená |
| Krytie IP67 | Štandardné | Variabilné | Štandardné |
| Konfigurácie kontaktov | Viaceré možnosti – komplexné | Prispôsobiteľné | Obmedzený rozsah |
| Výkonové hodnotenie | Až 30A | Podobné | Podobné |
| 100% elektrické testovanie | Každá jednotka | Na základe vzorky | Na základe vzorky |
| Vysledovateľnosť | ERP sledovateľné | Variabilné | áno |
| Dodacia lehota | 12-15 dní | 4-8 týždňov | 4-8 týždňov |
| Prispôsobenie | Nízke MOQ | Variabilné | Vysoké MOQ |
Výhoda Reunionu: Získate integrovanú konektivitu napájacieho signálu, znížené požiadavky na priestor na paneli a zjednodušenú správu káblov – to všetko za cenovo výhodné ceny, bez prémiových nákladov európskych značiek.
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre sériu X používanú v diagnostických alebo monitorovacích zariadeniach. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
Výrobná linka X série Reunion funguje pod prísnymi procesnými kontrolami. Utesnenie IP67 je overené na každej výrobnej šarži skutočným ponorným testom. Záznamy o skúškach, materiálové certifikáty a inšpekčné správy sa uchovávajú pre každú šaržu.
Primárna výhoda jepriestor a efektívnosť káblov. Hybridný konektor:
Znižuje výrezy panelov– Jeden konektor vs. dva alebo tri samostatné konektory.
Znižuje počet káblov– Jedna káblová zostava vs. viacero káblov.
Zjednodušuje inštaláciu– Jedna operácia párovania vs. viacero operácií.
Znižuje potenciálne body zlyhania– Menej pripojení znamená menej bodov zlyhania.
Zlepšuje správu káblov– Jeden kábel sa ľahšie vedie a upevňuje.
Pre zariadenia s obmedzeným priestorom na paneli – ako sú lekárske prístroje, robotika alebo kompaktné priemyselné ovládacie prvky – je hybridný konektor často nevyhnutný.
Reunion odporúča nasledujúce postupy inštalácie:
Párenie– Pevne zatlačte, kým počuteľné cvaknutie nepotvrdí uzamknutie.
Kontrola O-krúžku– Vymeňte O-krúžok, ak je viditeľná deformácia, prasknutie alebo stvrdnutie.
Polomer ohybu kábla– Udržujte minimum5× priemer kábla na vstupe konektora.
Orientácia– Káblový výstup nasmerujte nadol pre vonkajšie/umývacie inštalácie.
