Prečo je konektor priemyselného snímača série M12 nevyhnutný pre spoľahlivé pripojenie inteligentnej továrne

Moderné automatizačné systémy závisia od stabilných spojení medzi senzormi, ovládačmi, strojmi a komunikačnými sieťami.Reunion'sKonektor priemyselného snímača série M12je navrhnutý pre tieto náročné prostredia, pričom kombinuje štandardizované 12 mm závitové rozhranie, krytie IP67, konfiguráciu viacerých pinov a spoľahlivý prenos signálu pre priemyselné snímanie a automatizačné aplikácie.

Konektor M12 sa stal praktickým štandardom pripojenia pre priemyselné snímače, pretože vyvažuje kompaktnú veľkosť, mechanické zabezpečenie, ochranu životného prostredia a elektrický výkon. Pri aplikáciách od snímačov priblíženia a fotoelektrických snímačov až po zariadenia s tlakom, teplotou a IO-Link môže výber správnej konfigurácie M12 priamo ovplyvniť spoľahlivosť systému. Reunion poskytuje riešenia konektorov snímača M12 s 2- až 17-kolíkovou konfiguráciou, možnosťami s kódovaním A, tieneným alebo netieneným dizajnom, pozlátenými mosadznými kontaktmi a prispôsobenými káblovými zostavami. Vďaka krytiu IP67, 100% elektrickému testovaniu a zhode s normou DIN EN 61076-2-101 je rad konektorov vhodný pre náročné továrenské prostredia, baliace zariadenia, automobilovú elektroniku, stroje na spracovanie potravín a ďalšie systémy priemyselnej automatizácie.

Obsah

1. Čo je konektor priemyselného snímača série M12?
2. Prečo je konektor M12 široko používaný v priemyselnej automatizácii?
3. Aké kľúčové vlastnosti by mali inžinieri hľadať?
4. Stručný prehľad technických špecifikácií konektora M12
5. Kde sa bežne používajú senzorové konektory M12?
6. Ako by ste si mali vybrať správny konektor snímača M12?
7. Prečo je riešenie Reunion M12 praktickou voľbou?
8. Často kladené otázky
9. Záver

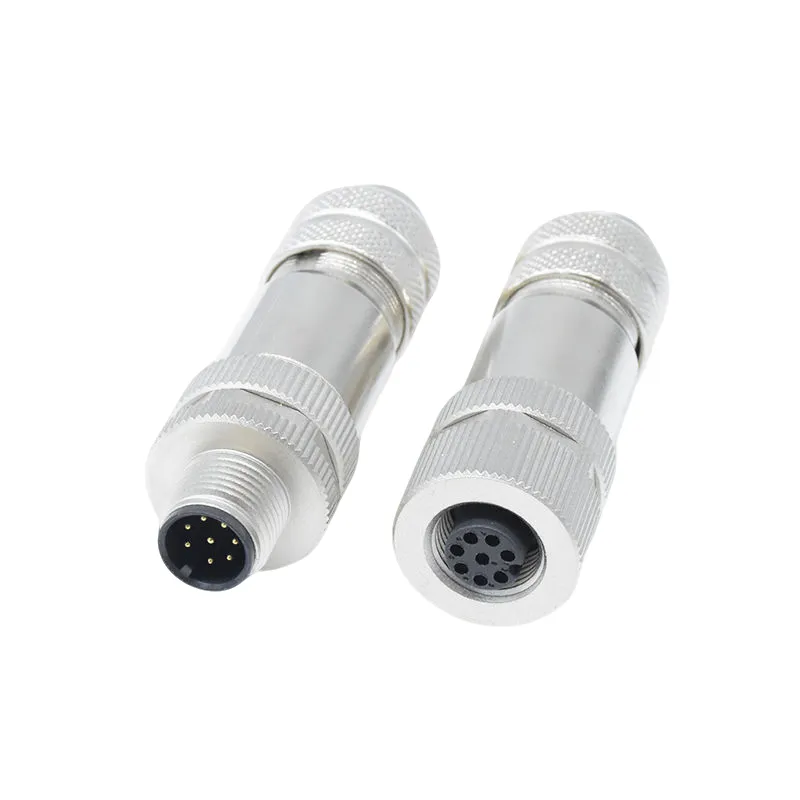

Čo je konektor priemyselného snímača série M12?

Konektor M12 je kompaktný kruhový konektor s nominálnym 12 mm rozhraním, bežne používaný na pripojenie priemyselných snímačov a komponentov automatizácie. Jeho závitový spojovací mechanizmus vytvára bezpečné spojenie, ktoré je menej citlivé na vibrácie ako mnohé konvenčné zástrčkové a zásuvkové konštrukcie.

TheKonektor priemyselného snímača série M12je spojená najmä so senzorovými aplikáciami, pretože konfigurácia s kódovaním A podporuje bežné priemyselné funkcie snímania. V závislosti od počtu kolíkov a elektrického dizajnu môže pripojenie M12 prenášať napájanie, diskrétne signály, analógové signály alebo digitálnu komunikáciu.

Séria M12 spoločnosti Reunion je navrhnutá podľa DIN EN 61076-2-101 a je k dispozícii v konfiguráciách od 2 do 17 kolíkov. Sortiment produktov tiež zahŕňa tienené a netienené verzie, rôzne spôsoby ukončenia a káblové zostavy pre rôzne usporiadanie zariadení.

Prečo je konektor M12 široko používaný v priemyselnej automatizácii?

Priemyselné senzory často pracujú v prostrediach, kde sú nevyhnutné vibrácie, prach, vlhkosť, olej, chemikálie a opakované mechanické pohyby. Konektor použitý v týchto podmienkach musí robiť viac než len prenášať elektrický signál.

1. Zaistite závitové spojenie

Závitový spojovací mechanizmus pomáha udržiavať stabilné spojenie, keď sú snímače inštalované na pohyblivých strojoch, dopravníkoch, robotických zariadeniach a výrobných linkách. Tým sa znižuje možnosť prerušovaných spojení spôsobených vibráciami.

2. Kompaktný priemyselný dizajn

12 mm tvarový faktor poskytuje užitočnú rovnováhu medzi inštalačným priestorom a schopnosťou pripojenia. Inžinieri môžu integrovať senzory do relatívne kompaktných strojových štruktúr bez použitia nadmerne veľkých konektorov.

3. Ochrana životného prostredia

Krytie IP67 v zmontovanom stave pomáha chrániť pripojenie pred prachom a dočasným ponorením do vody. Vďaka tomu sú vhodné konfigurácie M12 užitočné pre umývacie plochy, vonkajšie zariadenia a výrobné prostredia s vysokým obsahom častíc.

4. Podpora inteligentných senzorov

Priemyselná automatizácia čoraz viac smeruje k pripojeným senzorom a diagnostike v reálnom čase. Vhodná 4-pinová konfigurácia M12 môže podporovať komunikáciu IO-Link, čo umožňuje dátam zo snímača a diagnostickým informáciám prechádzať cez rovnakú infraštruktúru pripojenia.

Aké kľúčové vlastnosti by mali inžinieri hľadať?

Nie každý konektor M12 je identický. Pri špecifikácii konektora pre priemyselný snímací systém by mali inžinieri vyhodnotiť elektrický výkon, ochranu životného prostredia, mechanickú konštrukciu a kompatibilitu so zamýšľaným snímačom.

• A-kódované rozhranie:Bežná konfigurácia pre aplikácie priemyselných snímačov.
• 2- až 17-kolíkové možnosti:Umožňuje konektoru prispôsobiť sa jednoduchým a zložitejším požiadavkám na signál.
• Krytie IP67:Vhodné pre mnoho náročných výrobných a vonkajších prostredí, ak sú správne spárované.
• Pozlátené kontakty:Mosadzné kontakty s pozlátením pomáhajú udržiavať nízky kontaktný odpor a odolnosť proti korózii.
• Tienené verzie:Užitočné pre aplikácie, kde elektromagnetické rušenie môže ovplyvniť analógové alebo digitálne signály.
• Možnosti PUR kábla:Vhodné do prostredia s olejom, reznými kvapalinami, chemikáliami alebo častým pohybom.
• Viaceré spôsoby ukončenia:Konfigurácie spájkovania, spájkovania ponorom, krimpovania a lietajúceho vedenia podporujú rôzne požiadavky na inštaláciu.

Pre aplikácie inteligentného snímania sú tienenie, konštrukcia káblov, kvalita kontaktov a integrita signálu obzvlášť dôležité. Výber týchto charakteristík podľa aktuálneho prevádzkového prostredia môže pomôcť znížiť zlyhania súvisiace s pripojením.

Stručný prehľad technických špecifikácií konektora M12

Nasledujúce špecifikácie zhŕňajú reprezentatívne elektrické a mechanické parametre radu konektorov snímača M12 s kódovaním A od spoločnosti Reunion.

Všeobecné špecifikácie zahŕňajú rozsah prevádzkových teplôt -25 °C až +85 °C, krytie IP67 pri párovaní, najmenej 100 párovacích cyklov a 48-hodinovú odolnosť voči slanej hmle. Konektor využíva izoláciu PA66 a mosadzné kontakty s pozlátením. Materiály sú v súlade s RoHS, zatiaľ čo výrobné jednotky prechádzajú pred odoslaním elektrickým testom.

Kde sa bežne používajú senzorové konektory M12?

Kombinácia kompaktnej konštrukcie, závitového uzamykania, environmentálneho tesnenia a flexibilných konfigurácií kolíkov robí konektivitu M12 vhodnou pre širokú škálu automatizačných aplikácií.

Automatizácia továrne

Snímače priblíženia, fotoelektrické snímače, koncové spínače a ďalšie strojové snímače môžu používať pripojenia M12 na prenos detekčných signálov do PLC a riadiacich systémov.

Automobilová výroba

Automobilové výrobné linky často zahŕňajú vysoké úrovne vibrácií, automatizovanú manipuláciu s materiálom a rozsiahle siete senzorov. Mechanicky zabezpečený konektor môže pomôcť udržať spoľahlivé pripojenia počas nepretržitej prevádzky.

Baliace stroje

Baliace zariadenie závisí od presnej detekcie produktov, pozícií, kontajnerov a stavov strojov. Pripojenia snímačov M12 môžu zjednodušiť zapojenie medzi snímačmi a automatizačnými riadiacimi systémami.

Spracovanie potravín

Umývacie prostredia vyžadujú konektory s vhodnou ochranou životného prostredia. Pripojenie M12 s krytím IP67 je možné zvážiť tam, kde sa vyžaduje odolnosť proti prachu a vlhkosti, za predpokladu, že celá inštalácia je vhodne navrhnutá a udržiavaná.

Inteligentná výroba a IO-Link

Senzory s podporou IO-Link môžu okrem konvenčných snímacích signálov poskytovať aj procesné dáta a diagnostiku. Vhodná tienená 4-pinová konfigurácia M12 môže poskytnúť praktické rozhranie pre tieto pripojené zariadenia.

Ako by ste si mali vybrať správny konektor snímača M12?

Výber konektora M12 by mal začať skôr s elektrickými a mechanickými požiadavkami snímača, než len výberom najlacnejšej možnosti.

1. Potvrďte počet kolíkov.Zistite, koľko napájacích, signálnych, komunikačných a pomocných pripojení je potrebných.
2. Skontrolujte požiadavky na napätie a prúd.Uistite sa, že zvolená konfigurácia poskytuje dostatočnú elektrickú kapacitu pre danú aplikáciu.
3. Vyberte typ kódovania.Konektory M12 s kódovaním A sa bežne spájajú s aplikáciami snímačov a akčných členov.
4. Vyhodnoťte podmienky prostredia.Zvážte vodu, prach, olej, chemikálie, teplotu, vibrácie a vonkajšie vystavenie.
5. Zistite, či je potrebné tienenie.Tienené verzie môžu byť výhodné pre analógové a digitálne komunikačné aplikácie citlivé na EMI.
6. Vyberte vhodný kábel.PUR môže byť výhodné v náročných priemyselných prostrediach, zatiaľ čo PVC môže vyhovovať menej agresívnym aplikáciám.
7. Zadajte orientáciu konektora.Priame a pravouhlé konštrukcie môžu pomôcť optimalizovať vedenie káblov a dostupný inštalačný priestor.

Pre aplikácie IO-Link je bežnou voľbou 4-pinová konfigurácia s kódovaním A. Tam, kde sú vedenie káblov, elektromagnetické podmienky alebo pohyb stroja náročné, by sa mala konštrukcia kábla a tienenie posudzovať spolu so samotným konektorom.

Prečo je riešenie Reunion M12 praktickou voľbou?

Reunion kombinuje výrobu konektorov, spracovanie káblov, montáž a elektrické testovanie v rámci integrovaného výrobného procesu. Tento prístup poskytuje väčšiu kontrolu nad kritickými fázami výroby, od presného obrábania a selektívneho pokovovania až po vstrekovanie a konečnú kontrolu.

Výroba konektorov M12 spoločnosti zahŕňa automatizovanú montáž a 100% elektrické overenie týkajúce sa kontinuity, izolačného odporu a dielektrickej odolnosti. Dávkové environmentálne testovanie sa používa aj pre parametre, ako je utesnenie IP67 a odolnosť voči soľnej hmle.

Pre výrobcov OEM a systémových integrátorov môže prispôsobenie presahovať rámec tela konektora. Dostupné možnosti zahŕňajú:

• 2- až 17-pinové konfigurácie
• Vlastné dĺžky káblov od 0,2 m do 20 m
• PUR alebo PVC plášte káblov
• Rovné alebo pravouhlé konfigurácie
• Dizajn s montážou na panel alebo s montážou na kábel
• Tienená alebo netienená konštrukcia
• Spájkovanie, krimpovanie, ponorné spájkovanie alebo ukončenie letmým olovom
• Zákazkové značenie a balenie káblov

Pre kupujúcich hodnotiacich dodávateľov môžu byť systémy kvality a sledovateľnosť rovnako dôležité ako fyzické špecifikácie konektora. Spoločnosť Reunion uvádza, že jej výroba funguje podľa systémov riadenia ISO 9001, ISO 14001 a ISO 13485 s materiálmi v súlade s RoHS a uchovávanou dokumentáciou o kontrole.

Často kladené otázky

1. Na čo sa hlavne používa konektor priemyselného snímača série M12?

Konektor snímača M12 sa používa hlavne na pripojenie priemyselných snímačov k riadiacim systémom, PLC, I/O modulom a automatizačným zariadeniam. Typické aplikácie zahŕňajú snímače priblíženia, fotoelektrické snímače, snímače tlaku, snímače teploty a zariadenia IO-Link.

2. Ktorá konfigurácia M12 sa bežne používa pre IO-Link?

4-pinová konfigurácia M12 s kódovaním A sa bežne používa pre aplikácie snímačov IO-Link. Typické usporiadanie poskytuje napájacie pripojenia a komunikačnú linku C/Q. Tienené verzie a vhodnú konštrukciu priemyselných káblov je možné zvoliť tam, kde ide o elektromagnetické rušenie alebo dlhšie káble.

3. Môže konektor M12 prenášať napájanie aj dáta?

áno. V závislosti od konfigurácie kolíkov a aplikácie môže pripojenie M12 prenášať napájacie aj signálne alebo komunikačné funkcie. Napríklad 4-pinová konfigurácia môže podporovať napájanie a dáta IO-Link, zatiaľ čo verzie s vyšším počtom pinov môžu prijať ďalšie signály.

4. Je konektor M12 vhodný pre mokré alebo prašné priemyselné prostredie?

Vhodne navrhnuté a správne zapojené konektory M12 môžu poskytnúť silnú ochranu životného prostredia. Sortiment senzorových konektorov Reunion má v zmontovanom stave IP67, vďaka čomu je vhodný pre mnoho prašných, mokrých, vonkajších a umývacích aplikácií. Kompletná inštalácia by sa mala vždy posúdiť z hľadiska skutočných podmienok prostredia.

5. Aké možnosti káblov sú dostupné pre prispôsobené zostavy M12?

Prispôsobené zostavy môžu byť dodané s rôznymi dĺžkami káblov, plášťami PUR alebo PVC, konfiguráciami priamych alebo pravouhlých konektorov, možnosťami tienenia a zostavami káblov s jedným alebo dvoma koncami. To umožňuje prispôsobiť pripojenie rôznym usporiadaniam stroja a požiadavkám na inštaláciu snímača.

Záver

Spoľahlivá sieť senzorov začína spoľahlivými fyzickými pripojeniami. Správny konektor M12 môže poskytnúť bezpečné mechanické spojenie, ochranu životného prostredia, nízky kontaktný odpor, flexibilnú kapacitu signálu a kompatibilitu s modernými automatizačnými architektúrami. Vďaka konfiguráciám viacerých kolíkov, tieneným možnostiam, krytiu IP67 a prispôsobeným káblovým zostavám môže riešenie Reunion M12 podporovať širokú škálu priemyselných požiadaviek na snímanie. Ak plánujete nový senzorový systém alebo výmenu existujúcich priemyselných konektorov, prečítajte si viac o konektore priemyselných senzorov série M12 akontaktujte nástechnické poradenstvo, prispôsobené špecifikácie a cenovú ponuku zameranú na aplikáciu.
