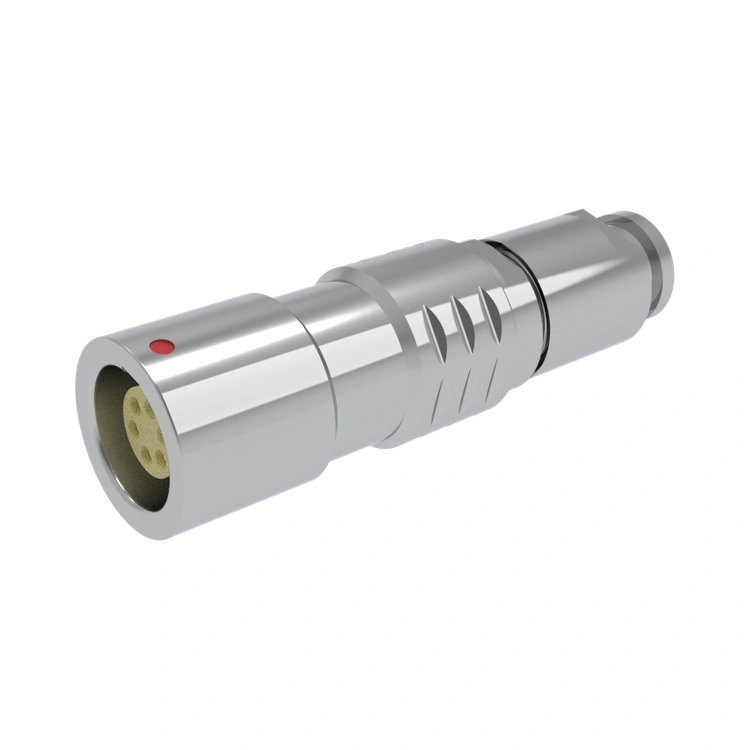

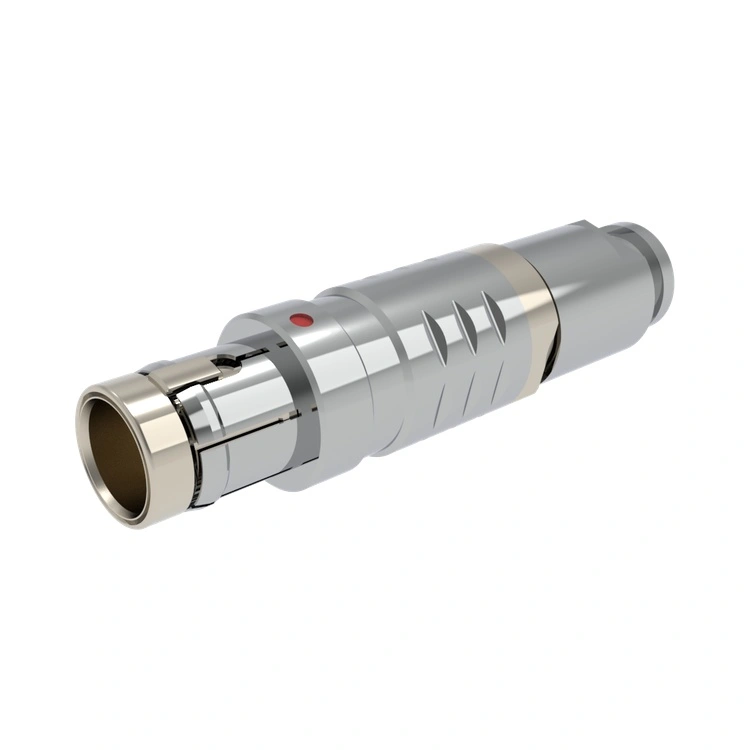

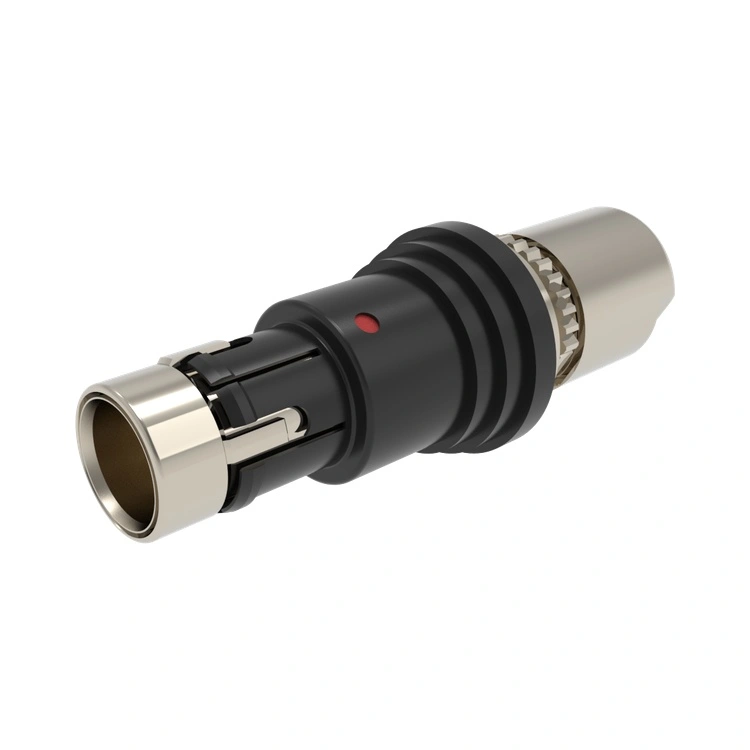

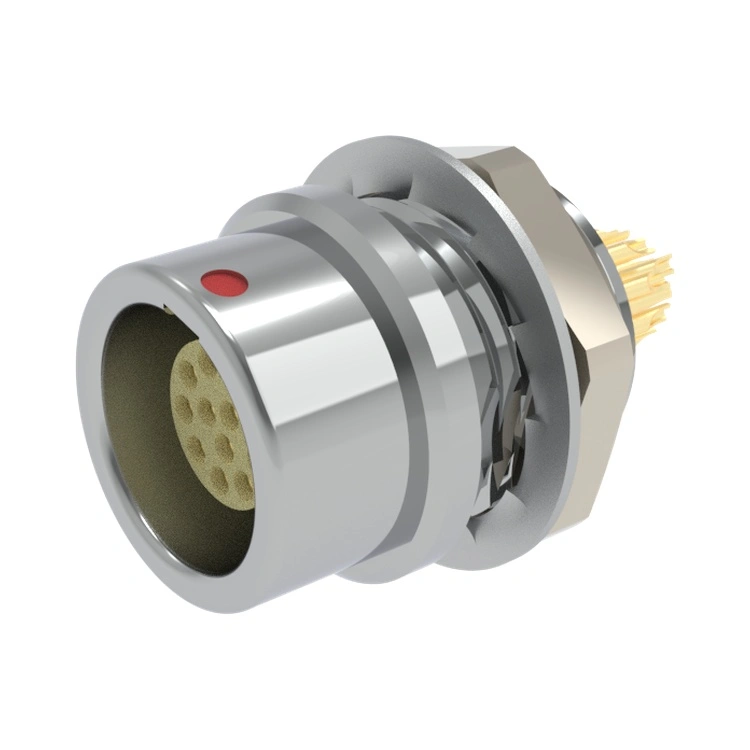

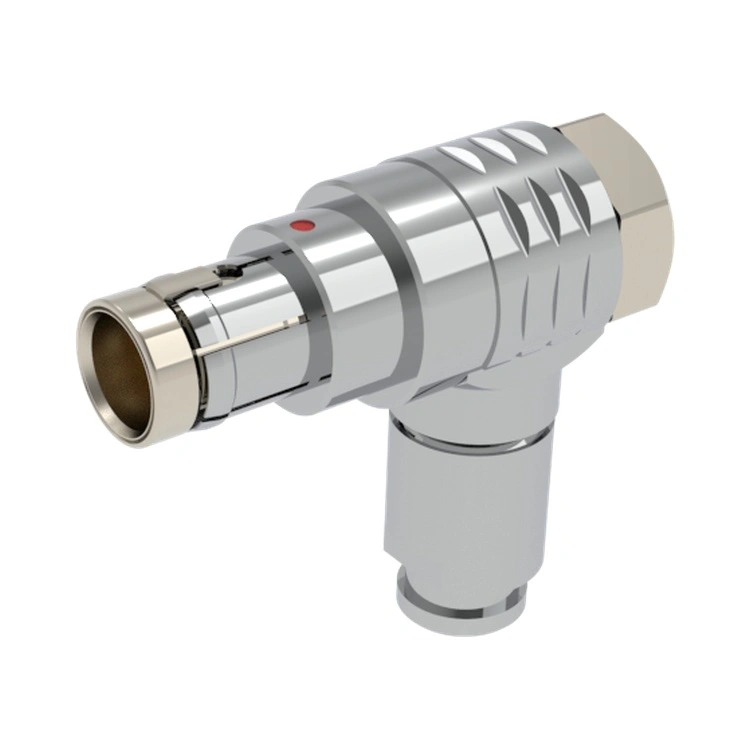

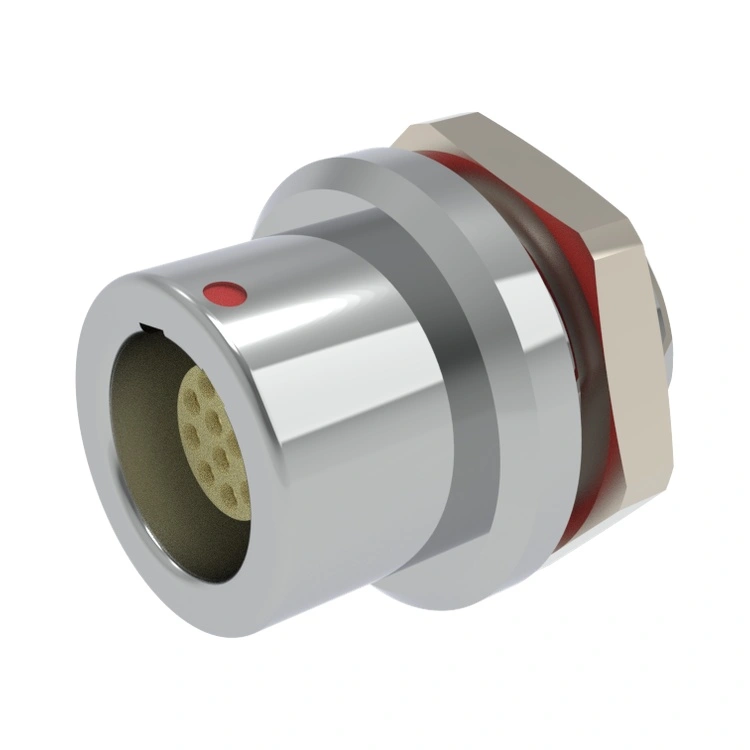

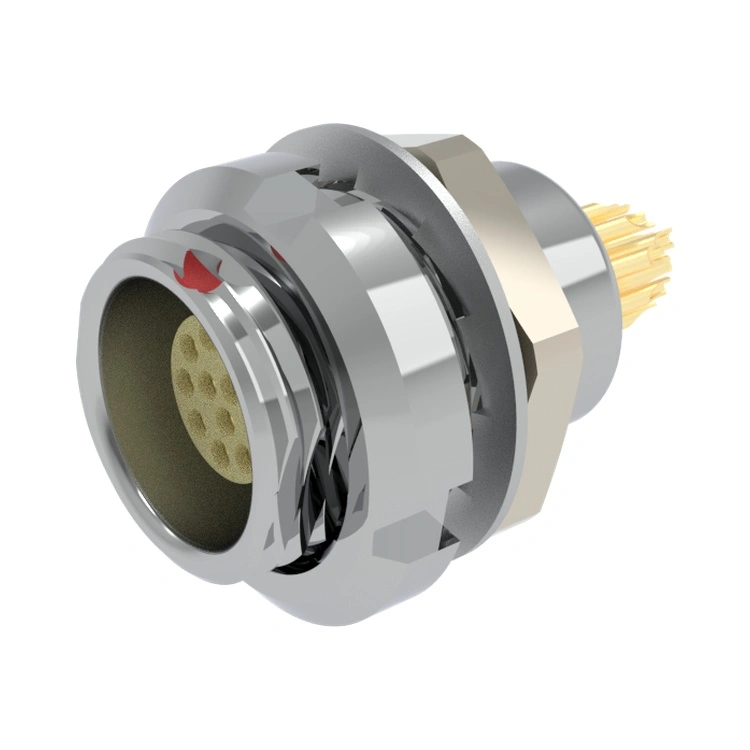

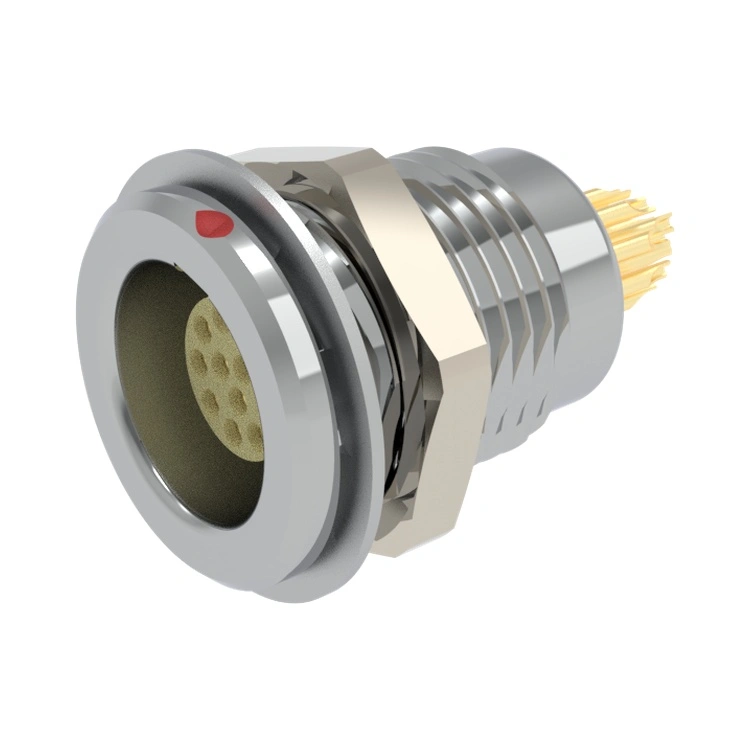

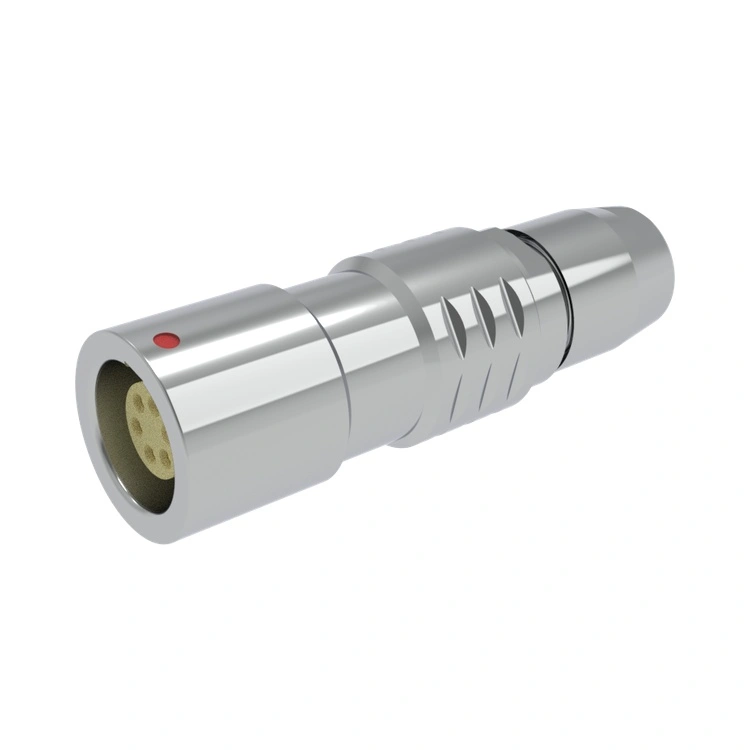

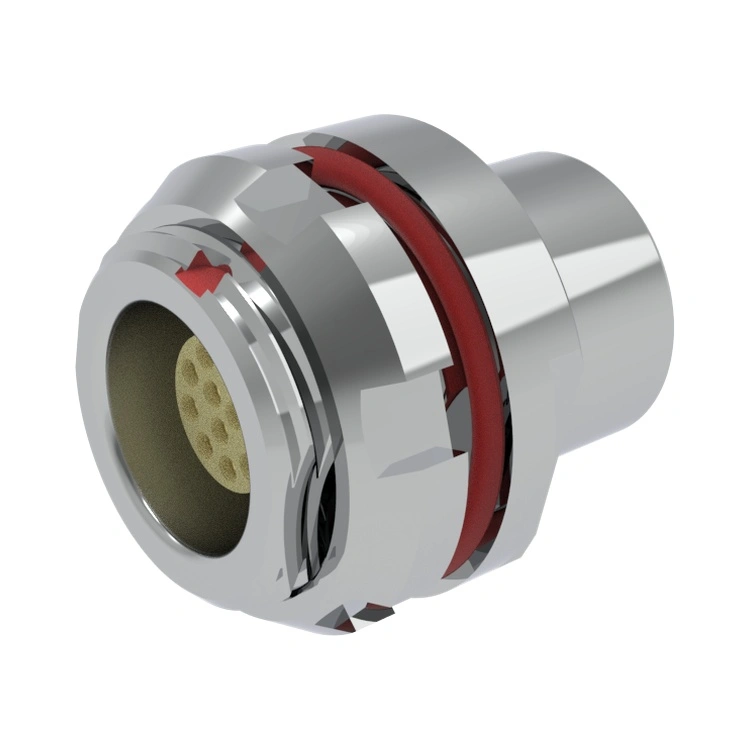

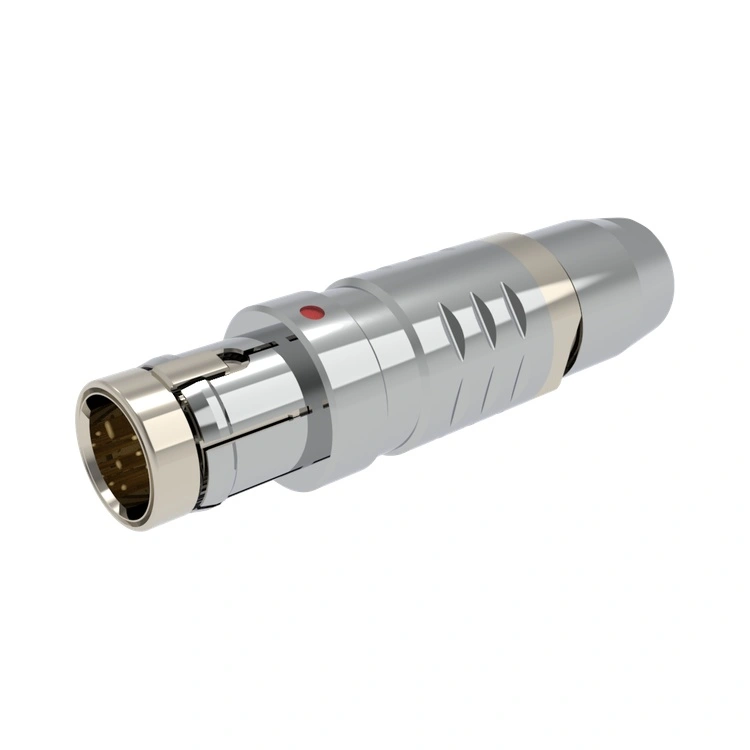

Séria C využíva osvedčený samosvorný systém push-pull umiestnený v odolnom celokovovom plášti, ktorý poskytuje nevyhnutné tienenie EMI a mechanickú ochranu. Séria C, ktorá je k dispozícii vo veľkostiach škrupiny 0 až 2 s počtom kontaktov od 2 do 26 kolíkov, podporuje spájkovanie a štýly ukončenia PCB, čím sa prispôsobia rôznym preferenciám montáže v rôznych výrobných prostrediach. Konektor pracuje v štandardnom teplotnom rozsahu -45°C až +125°C a ponúka krytie IP50/IP68, vďaka čomu je vhodný pre vnútorné aj vonkajšie aplikácie. Reunion vyrába sériu C pomocou zavedených výrobných procesov – presné obrábanie, vstrekovanie a automatizovaná montáž – zaisťuje konzistentnú kvalitu a krátke dodacie lehoty aj pri veľkých objemoch. Systémovým integrátorom a výrobcom OEM, ktorí oceňujú predovšetkým jednoduchosť, spoľahlivosť a nákladovú efektívnosť, prináša séria C presne to, čo je potrebné, bez ďalších funkcií, ktoré zvyšujú zbytočné náklady.
Séria C sa zameriava na poskytovanie overenej spoľahlivosti a priamej funkčnosti za najdostupnejšiu cenu.
| Funkcia | úžitok |
| Push-Pull Self-Listching | Ovládanie jednou rukou s hmatovým potvrdením zámku – jednoduché a intuitívne pre koncových používateľov. |
| Celokovová škrupinová konštrukcia | Poskytuje základnú mechanickú odolnosť a základné EMI tienenie v ľahkom balení. |
| Osvedčený kontaktný systém | Pozlátené mosadzné kontakty so spoľahlivými párovacími charakteristikami – testované v teréne na miliónoch jednotiek. |
| Rozsah konfigurácie | 2 až 26 kolíkov voliteľné a puzdro série 0 ~ 2 |
| Viaceré možnosti ukončenia | Spájkovacie a PCB kontakty – flexibilné pre manuálnu montáž alebo automatizované výrobné linky. |
| Praktické environmentálne hodnotenie | Pracovný rozsah -45°C až +125°C |
Testovanie a meranie– Infračervené nočné videnie, analyzátor dát, tester teploty
Vojenské– Počítače, GPS, navigačné systémy atď.
Priemyselné ovládacie prvky– HMI panely, snímače dopravníkového systému a rozhrania operátora obrábacích strojov.
Komunikačné vybavenie– Rackové sieťové prepínače, audio smerovače a vysielacie distribučné zosilňovače.
| Parameter | Špecifikácia |

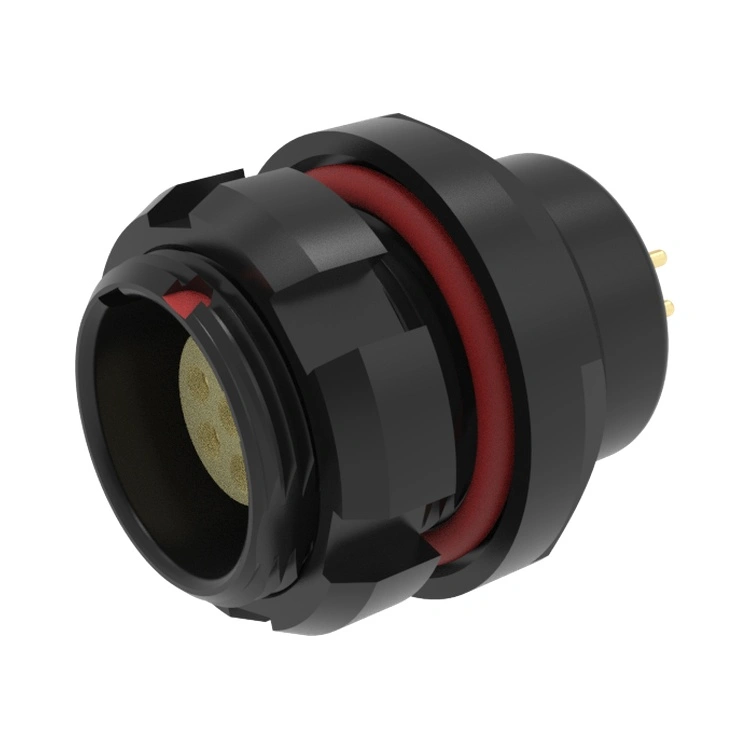

| Materiál plášťa | Mosadz s chrómovým pokovovaním (štandard); možnosť čierneho chrómu |
| Veľkosti škrupiny | 0, 1, 2 |
| Počet kontaktov | 2 až 26 kolíkov |
| Kontaktný materiál | Mosadz s pozlátením |
| Kontaktný odpor | ≤ 5 mΩ |
| Izolačný odpor | ≥5000MΩ |
| Párovacie cykly | > 3000 operácií |
| Prevádzková teplota | -45 °C ~ +125 °C |
| Ochrana | IP50/IP67 |
| Odolnosť proti postreku soli | > 72 hodín |
| Vibrácie | 10–500 Hz, 5 g |
| Mechanický šok | 50 g, 6 ms |
| EMI tienenie | Celokovové puzdro poskytuje základnú ochranu |
| Štýly ukončenia | Spájka, PCB (priama alebo pravouhlá) |
Všetky konektory série C sú v súlade s RoHS a pred odoslaním prechádzajú 100 % elektrickým testom – kontinuita, izolačný odpor a dielektrická odolnosť.
| Aspekt | Séria Reunion C | Typický európsky/americký ekvivalent | Typické nízkonákladové neznačkové alternatívy |
| Cena | Najkonkurencieschopnejší v zostave Reunion | 3-4x vyššie | Porovnateľné, ale nekonzistentné |
| Konzistentnosť kvality | Výroba s certifikáciou ISO, 100% testovaná | Vysoká | Náhodné/žiadne testovanie |
| Kompatibilita | Zameniteľné s hlavnými značkami | Vlastnícky | Neštandardné rozmery |
| Dodacia lehota | Štandardne 10-15 dní | 4–8 týždňov | Variabilné, často nedostupné |
| MOQ | Žiadne MOQ pre štandardné položky | Vysoké MOQ (300 – 500) | Nízke MOQ, ale žiadna podpora |
| Vysledovateľnosť | Úplná sledovateľnosť ERP | áno | žiadne |
| Technická podpora | 24-hodinová technická odozva | Pomalšia odozva | Obmedzené alebo žiadne |
| Prispôsobenie | Nízke MOQ, rýchly obrat | Pomalé, drahé | Neponúkané |
| Skúsenosti z továrne | 15 rokov vlastnej výroby | Často outsourcované | Malé dielne |
Séria C ponúka optimálnu rovnováhu medzi cenou a zárukou kvality – neplatíte za nepotrebné funkcie, no svoj produkt nevystavujete neznámym dodávateľom.
Systém riadenia kvality spoločnosti Reunion uplatňuje rovnaké prísne normy pre všetky produktové rady vrátane série C.
| Certifikácia | Rozsah |
| ISO 9001:2015 | Systém riadenia kvality - návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – znižovanie odpadu a udržateľné využívanie materiálov. |
| ISO 13485:2016 | Riadenie kvality pre zdravotnícke pomôcky – použiteľné pre sériu C používanú v zariadeniach na všeobecné monitorovanie. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
Systém vysledovateľnosti založený na ERP spoločnosti Reunion poskytuje úplnú dokumentáciu pre každú šaržu série C, od vstupnej kontroly materiálu až po konečné funkčné testovanie.
| Položka | Detail |
| Štandardné balenie | Antistatické vrecká, kartónové krabice s vnútorným polstrovaním. |
| Hromadné balenie | Balenie v zásobníku alebo kotúč je k dispozícii pre veľké objemy objednávok (podporuje automatické vyberanie a umiestňovanie). |
| Dodacia lehota | Vzorky: 7–10 dní; Výrobné objednávky: 15-20 dní |
| Spôsoby dopravy | Hromadné: námorná alebo letecká preprava; Vzorky: expresné (DHL, FedEx, TNT, UPS, EMS). |
| Dodacie podmienky | EXW, FCA, FOB, CIF, CPT. |
Vo väčšine štandardných konfigurácií áno – séria C je navrhnutá tak, aby bola mechanicky a elektricky kompatibilná s najbežnejšími formátmi kruhových konektorov push-pull vrátane kľúčových európskych sérií. Reunion spravuje databázu krížových referencií zahŕňajúcu Fischer, ODU a ďalšie významné značky. Pretože však kompatibilita závisí od konkrétneho rozloženia kolíkov a variácií kľúčovania, odporúčame vám na overenie zaslať výkres konektora alebo fotografiu výrezu panelu. Náš inžiniersky tím potvrdí vhodnosť, formu a funkciu predtým, ako sa zaviažete k výrobe. Úspešne sme poskytli kompatibilné riešenia pre viac ako 250 OEM výrobcov, ktorí predtým nakupovali od európskych dodávateľov – často bez toho, aby sme museli meniť ich existujúce dosky plošných spojov alebo návrhy panelov.
Vzorky zvyčajne 10 ~ 12 dní.
Objednajte zvyčajne 15 ~ 20 dní.
Prispôsobenie špeciálnej špecifikácie kábla: 20 ~ 30 dní
Odporúčame špecifikovať váš typ kábla, dĺžku, konfiguráciu konektora a akékoľvek požiadavky na zmršťovanie vo fáze cenovej ponuky – náš technický tím potom poskytne pevný záväzok dodania do 48 hodín. Skladové štandardné konfigurácie sú vždy dostupné bez MOQ.
