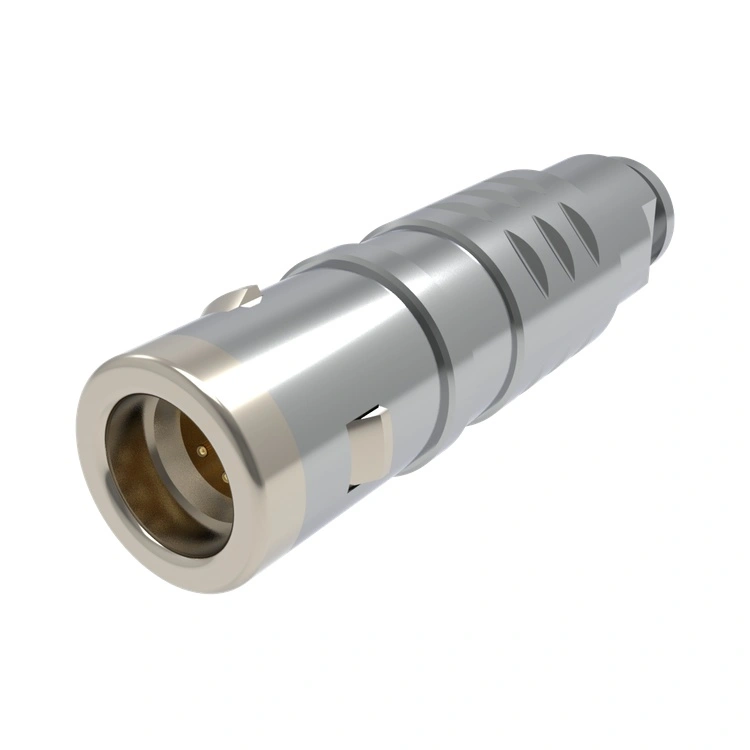

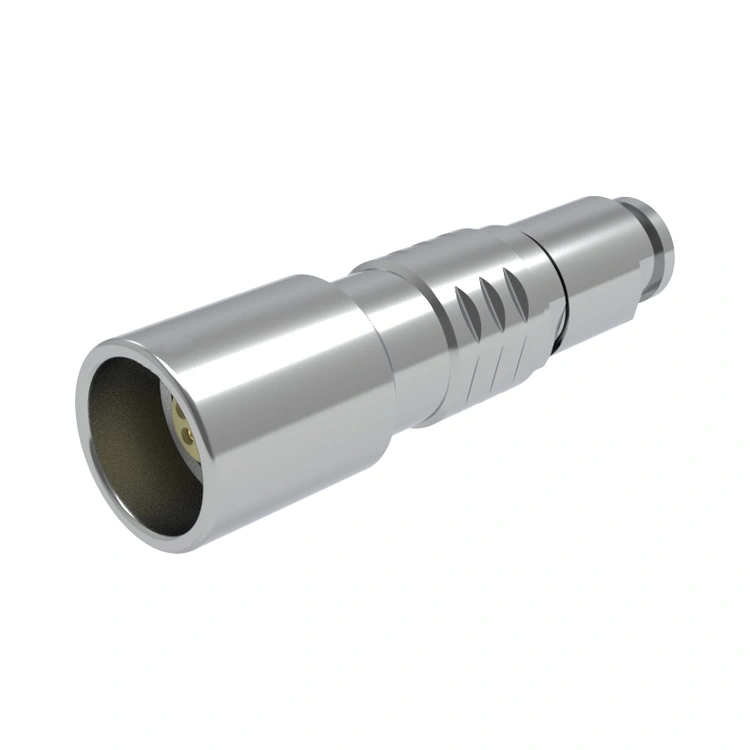

Kovový push-pull konektor série E predstavuje strategický prístup spoločnosti Reunion k profesionálnemu prepojeniu pre inžinierske tímy, ktoré si uvedomujú náklady. Odstránenie nepodstatných ozdôb pri zachovaní základných znakov kvality – spoľahlivé samosvorné s počuteľnou spätnou väzbou, celokovová konštrukcia pre základné tienenie EMI a kontaktné systémy dimenzované na viac ako 5 000 párovacích cyklov. Jeho štandardný teplotný rozsah -45°C až +125°C pokrýva veľkú väčšinu aplikácií v kontrolovanom prostredí, vodotesnosť IP67 je vhodná pre vonkajšie použitie. Vertikálne integrovaná výroba spoločnosti Reunion – od vlastného presného CNC obrábania až po automatizované elektrické testovanie – znižuje výrobné náklady bez kompromisov v oblasti kvality. Výrobcom OEM, ktorí vyrábajú veľkoobjemové pacientske monitory, laboratórne prístroje alebo priemyselné ovládacie prvky, poskytuje kovový push-pull konektor série E nevyhnutný výkon, ktorý potrebujete, a zároveň zachováva štruktúru vašich marží. Na každú jednotku sa vzťahuje 12-mesačná záruka a úplná sledovateľnosť ERP, čo zaisťuje bezrizikovú integráciu do vášho dodávateľského reťazca.
Séria E sa zameriava na poskytovanie najdôležitejších funkcií konektorov za najkonkurencieschopnejšiu cenu, s dokumentovanou spoľahlivosťou a transparentnosťou dodávateľského reťazca.
| Funkcia | úžitok |
| Dizajn založený na hodnote | Zachováva všetky základné funkcie push-pull a zároveň eliminuje nákladné nadmerné špecifikácie – ideálne pre veľkoobjemové obstarávanie OEM. |
| Spoľahlivé zamykanie Push-Pull | Rýchle spárovanie jednou rukou s hmatovým a zvukovým potvrdením uzamknutia, čo znižuje čas inštalácie a chyby používateľov na montážnych linkách. |
| Celokovová konštrukcia | Poskytuje základné tienenie EMI a mechanickú odolnosť za zlomok ceny špecializovaných návrhov. |
| Flexibilné ukončenie | Spájkovacie kontakty a kontakty plošných spojov sa prispôsobujú rôznym spôsobom montáže a typom káblov – vzorky sú k dispozícii s dodacou dobou 5 až 7 dní. |
| Štandardná environmentálna tolerancia | Prevádzkový rozsah -45°C až +125°C pokrýva väčšinu priemyselných, komerčných a medicínskych vnútorných prostredí. |
| Osvedčená odolnosť | > 5 000 párovacích cyklov s konzistentným prechodovým odporom (počiatočný ≤ 5 mΩ) — spoľahlivé pre zariadenia s dlhou životnosťou. |
| Žiadne zbytočné možnosti | Zjednodušený produktový rad znamená rýchlejšie dodanie (15–20 dní pre výrobné objednávky) a nižšie náklady na skladovanie. |
Kovový push-pull konektor série E je definitívnou odpoveďou spoločnosti Reunion na potrebu trhového kruhového konektora „bez zbytočností a všetkých výkonov“, vďaka ktorému je kvalitné prepojenie dostupné pre každodenné aplikácie – teraz s transparentnými záručnými podmienkami a bezpodmienečnou politikou vrátenia pre kvalifikovaných kupujúcich OEM.
Kovový push-pull konektor série E je určený pre aplikácie, kde je primárnym cieľom návrhu optimalizácia nákladov, no spoľahlivosť pripojenia nemôže byť ohrozená.
Zdravotnícke vybavenie – Diagnostické monitorovanie, chirurgický systém
Priemyselné ovládacie prvky – PLC I/O moduly, operátorské panely a senzory dopravníkového systému.
Laboratórne prístroje – spektrofotometre, centrifúgy a komory na testovanie teploty.
Komunikačné vybavenie – sieťové prepínače, prepojenia základňových stojanov a smerovače vysielania zvuku.
Bezpečnostné systémy – prepojenie kamier, prístupových ovládacích panelov a modulov poplašného systému.
| Parameter | Špecifikácia |
| Materiál plášťa | Mosadz s poniklovaním (štandard); |
| Veľkosti škrupiny | 0, 1 |
| Kontakty | 2 až 6 kolíkov |
| Párovacie cykly | > 5 000 operácií |
| Rozsah teplôt | -45 °C ~ +125 °C |
| EMI tienenie | Celokovové puzdro poskytuje základné tienenie |
| Ochrana proti vniknutiu | IP67l |
| Odolnosť proti postreku soli | > 48 hodín |
| Vibrácie | 10–2000 Hz, 10 g |
| Mechanický šok | 100 g, 6 ms |
| Kontaktný odpor | ≤5 mΩ (počiatočné) |
| Izolačný odpor | ≥5000MΩ (pri 500VDC) |
| Štýly ukončenia | Spájka a PCB (priame alebo pravouhlé) |
Všetky konektory série E sú v súlade s RoHS a pred odoslaním prechádzajú 100% elektrickým testom (kontinuita, izolácia, dielektrická pevnosť). Štatistické riadenie procesu (SPC) spoločnosti Reunion zaisťuje rozmerovú konzistenciu pri veľkých objemoch. K dispozícii sú kompletné testovacie dátové listy a 3D STEP modely – čo vášmu inžinierskemu tímu umožňuje overiť mechanické prispôsobenie bez čakania na fyzické vzorky.
| Položka | Detail |
| Štandardné balenie | Antistatické vrecká s individuálnou ochranou dutín; vystužené vlnité kartóny. |
| Hromadné balenie | Dostupné pre veľkoobjemové objednávky (500+ kusov) – balenie do zásobníka alebo kotúča na podporu automatizovanej montáže typu pick-and-place. |
| Označovanie | Označenie štandardným číslom dielu a kódom šarže; vlastné označovanie dostupné na požiadanie. |
| Dodacia lehota | Vzorky: 7–107 dní; Výrobné objednávky: 15–20 dní (efektívna produktová rada umožňuje rýchlejšiu obrátku). |
| Spôsoby dopravy | Hromadné: námorná alebo letecká preprava; Vzorky: expresné (DHL, FedEx, TNT, UPS, EMS). |
| Dodacie podmienky | EXW, FCA, FOB, CIF, CPT — flexibilné podľa vašich preferencií obstarávania. |
| Záruka | 12-mesačná štandardná záruka na výrobné chyby; voliteľné rozšírené pokrytie dostupné pre zmluvné výrobné partnerstvá. |
| Aspekt | Séria Reunion F | Typický európsky/americký porovnateľný rad | Typické nízkonákladové alternatívy |
| Cena | ~ 1/3 prémiových značiek | Prémiové náklady | Premenlivé, často nekonzistentné |
| Kvalita | Konzistentná výroba certifikovaná podľa ISO 13485:2016 | Vysoká | Necertifikovaná variácia od šarže k šarži |
| Kompatibilita | Zameniteľné s hlavnými systémami (alternatívy LEMO/ODU) | Vlastnícky | Často neštandardné rozmery |
| MOQ | Žiadne MOQ pre štandardné položky; nízke MOQ na zákazku | Vysoké MOQ (500+) | Nízke MOQ, ale slabá podpora |
| Dodacia lehota | Typicky 15-20 dní | 4–8 týždňov | Premenlivé, nespoľahlivé |
| Vysledovateľnosť | Úplná sledovateľnosť ERP od ingotu až po hotové výrobky | áno | Žiadne alebo obmedzené |
| Skúsenosti z továrne | 15 rokov vlastnej výroby v závode Dongguan s kapacitou 3 000 ㎡ | Často outsourcované | Malé dielne |
| Zabezpečenie kvality | 100% otestované, zdokumentované, so správami na stiahnutie | áno | Náhodné alebo žiadne testovanie |
| Ochrana kupujúceho | Záruka 24 mesiacov + politika vrátenia | Líši sa | Žiadna záruka alebo nejasné podmienky |
Séria E zaujíma jedinečnú pozíciu: ponúka prvotriednu konzistentnosť výroby a zdokumentovanú kompatibilitu za cenu, ktorá sa približuje k cenovo dostupným alternatívam. Neobetujete kvalitu za cenu – jednoducho odstránite funkcie, ktoré nepotrebujete, s podporou záruky, ktorá chráni vašu výrobnú linku.
CNC obrábanie – Vysokorýchlostné automatické sústruhy vyrábajú škrupiny s toleranciou ±0,02 mm.
Pokovovanie – Pokovovanie škrupiny a kontaktné selektívne zlatenie v automatických linkách s monitorovaním koncentrácie kúpeľa.
Vstrekovanie – izolátory lisované z technických plastov .
Montáž – Poloautomatické linky s vizuálnou kontrolou zarovnania kontaktov a sily vkladania.
Testovanie – 100 % elektrické overenie (kontinuita, izolácia, dielektrická pevnosť) so záznamom údajov pre každú dávku.
Balenie – Antistatické vákuové vrecká s vysúšadlom; hromadné balenie pre veľkoobjemové automatizované montážne linky.
Odpoveď: Áno – vo väčšine štandardných konfigurácií je kovový push-pull konektor série E mechanicky a elektricky navrhnutý s ohľadom na zameniteľnosť pre najbežnejšie tvarové faktory kruhového konektora. Reunion vedie krížovú referenčnú dokumentáciu pre kľúčové európske a americké série. Pretože však prémiové značky niekedy používajú vlastné rozstupy kontaktov alebo polohy kľúča, vždy odporúčame zaslať na overenie váš existujúci výkres konektora alebo číslo dielu. Náš inžiniersky tím potvrdí kompatibilitu a v prípade potreby vykoná úpravy, aby sa zabezpečila skutočná výmena typu drop-in bez úprav PCB alebo panelov. Úspešne sme poskytli alternatívy série F viac ako 300 výrobcom OEM so zdokumentovanými správami o overení, ktoré sú k dispozícii na požiadanie.
A: Rozhodne nie. Séria E dosahuje nákladovú efektívnosť zjednodušením dizajnu a výberom materiálu, nie znížením kvality. Vo všetkých produktových radoch používame rovnaký systém manažérstva kvality ISO 13485:2016. Každý konektor série E prechádza 100% elektrickým testom (odpor kontaktov, izolácia, dielektrická odolnosť) a mechanickým testovaním na základe vzoriek (sila spojenia, retencia). Úspory materiálu pochádzajú z použitia mosadze namiesto drahších zliatin, výberu štandardných hrúbok pokovovania namiesto nadmerne špecifikovaných a zníženia kozmetických dokončovacích krokov – to všetko bez ovplyvnenia funkčného výkonu alebo životnosti. Náš ERP systém poskytuje plnú sledovateľnosť od surovín až po hotové výrobky, rovnako ako v prípade našej prémiovej série. Naše najnovšie správy o skúškach, materiálové certifikáty a 3D modely si môžete stiahnuť priamo z našej technickej knižnice.
