Zhrnutie článku:TheKovový Push-pull konektor série Skombinuje kompaktnú konštrukciu, bezpečné uzamykanie push-pull, plné EMC tienenie a flexibilné konfigurácie kontaktov pre zariadenia, kde záleží na spoľahlivosti pripojenia a obmedzeného inštalačného priestoru. Vyvinutý spoločnosťouReunion, séria je určená pre lekárske zariadenia, testovacie a meracie prístroje, nositeľnú technológiu a prenosné elektronické systémy. S veľkosťou puzdra 0–2, viacerými možnosťami kontaktov, viac ako 5 000 párovacími cyklami a teplotným rozsahom až do -45 °C poskytuje praktickú rovnováhu medzi miniaturizáciou, odolnosťou a elektrickým výkonom.
Obsah
- Čo je to kovový Push-pull konektor série S?
- Aké sú hlavné výhody série S?
- Aké sú kľúčové technické špecifikácie?
- Kde sa používa kovový push-pull konektor série S?
- Ako by mali inžinieri vybrať správny konektor?
- Ako je možné prispôsobiť sériu S?
- Ako Reunion kontroluje kvalitu produktov?
- Často kladené otázky

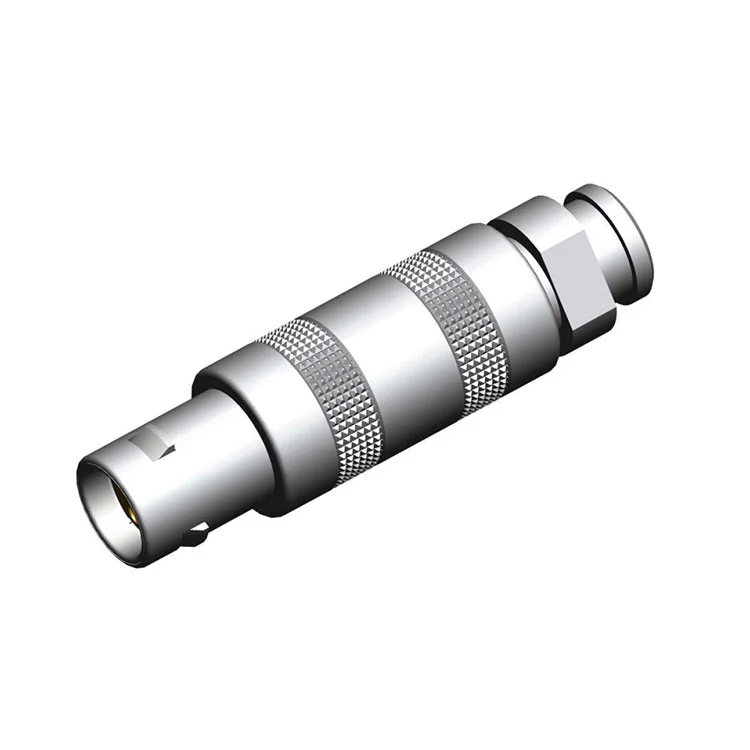

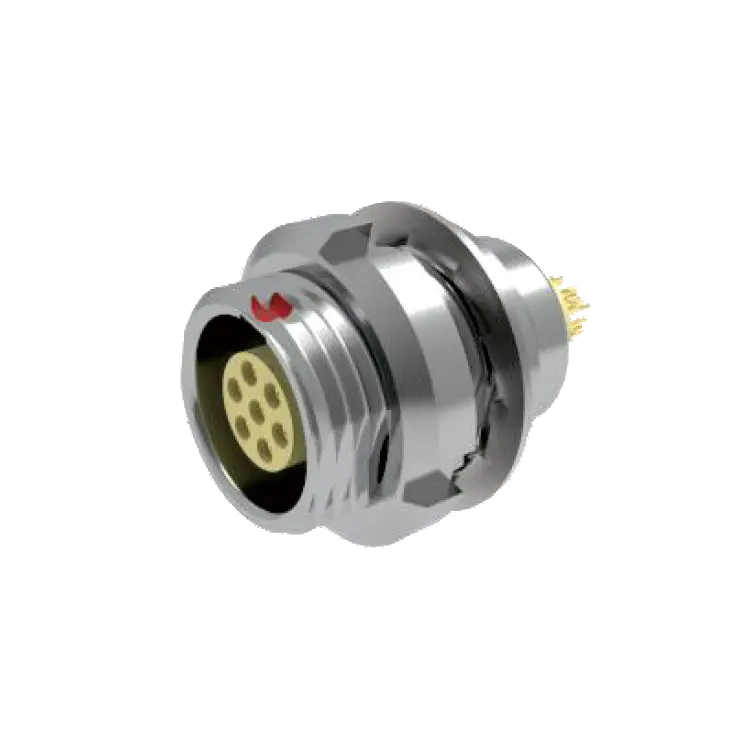

Čo je to kovový Push-pull konektor série S?
TheKovový Push-pull konektor série Sje kompaktný kruhový konektor vyvinutý pre aplikácie vyžadujúce spoľahlivé elektrické pripojenie v obmedzených inštalačných priestoroch. Na rozdiel od konvenčných závitových konektorov, jeho push-pull samosvorný mechanizmus umožňuje rýchle spojenie a rozpojenie a zároveň poskytuje hmatovú a počuteľnú spätnú väzbu, keď je spojenie správne zapojené.
Reunion umiestňuje sériu S pre prenosné a priestorovo obmedzené zariadenia, kde veľkosť konektora, mechanická spoľahlivosť, tienenie a jednoduchosť prevádzky ovplyvňujú dizajn systému. Jeho kovová konštrukcia poskytuje mechanickú pevnosť a 360-stupňové elektromagnetické tienenie, zatiaľ čo jeho tenký profil pomáha minimalizovať vyčnievanie z panelu zariadenia.
Séria je dostupná vo viacerých veľkostiach škrupín a konfiguráciách kontaktov. V závislosti od konfigurácie môžu inžinieri zvoliť spájkovanie alebo ukončenie PCB tak, aby vyhovovali rôznym požiadavkám na montáž. Vďaka tejto flexibilite je konektor vhodný pre kompaktné prototypy aj sériovo vyrábané profesionálne zariadenia.
Aké sú hlavné výhody série S?
Výber konektora je zriedka založený na jedinej špecifikácii. Pre prenosnú elektroniku a profesionálne vybavenie potrebujú dizajnéri zvyčajne vyvážiť inštalačný priestor, bezpečnosť pripojenia, integritu signálu, odolnosť a výrobné požiadavky. Séria S rieši tieto faktory prostredníctvom niekoľkých dizajnových prvkov.
Kompaktná a ľahká konštrukcia
Nízkoprofilový dizajn znižuje množstvo krytu konektora presahujúceho montážny povrch. To je obzvlášť cenné pri ručných prístrojoch a kompaktnom šasi, kde záleží na každom milimetri priestoru na paneli.
Rýchle zamykanie push-pull
Samosvorný mechanizmus podporuje rýchle ovládanie jednou rukou. Počuteľné kliknutie a hmatová spätná väzba pomáhajú operátorom identifikovať úspešné zapojenie, čo je užitočné najmä vtedy, keď musia byť konektory inštalované v stiesnených alebo vizuálne obmedzených polohách.
360-stupňové EMC tienenie
Celokovové puzdro poskytuje nepretržité elektromagnetické tienenie okolo spojovacieho rozhrania. Publikované špecifikácie uvádzajú viac ako 60 dB útlm pri 100 MHz, vďaka čomu je séria vhodná pre zariadenia, kde elektromagnetické rušenie môže ovplyvniť citlivé signály.
Vysoká trvanlivosť párovania
Séria S je navrhnutá na opakované pripojenie a odpojenie s menovitou životnosťou viac ako 5 000 párovacích cyklov. Je to dôležité pre testovacie zariadenia, lekárske nástroje a prenosné systémy, ktoré sú často servisované alebo prestavované.
- Inštalácia nízkoprofilového panelu
- Samosvorná prevádzka push-pull
- Kovové puzdro pre elektromagnetické tienenie
- Viaceré veľkosti škrupín a konfigurácie kontaktov
- Viac ako 5000 párovacích cyklov
- Možnosti prevádzkovej teploty od -45°C do +125°C
Aké sú kľúčové technické špecifikácie?
Pred integráciou kruhového konektora do nového produktu je nevyhnutné porozumieť elektrickým a mechanickým špecifikáciám. Nasledujúce špecifikácie zhŕňajú zverejnenú konfiguráciu radu S.
| Parameter | Špecifikácia série S |
|---|---|
| Materiál plášťa | Mosadz, štandard |
| Veľkosti škrupiny | 0, 1 a 2 |
| Možnosti kontaktu | 2 až 6 kolíkov na referenčnej konfigurácii; môžu byť dostupné možnosti s vyššou hustotou |
| Aktuálne hodnotenie | 5A až 15A na kontakt, v závislosti od meradla kontaktu |
| Menovité napätie | 200V až 500V AC/DC |
| Párovacie cykly | Viac ako 5000 operácií |
| Rozsah teplôt | -45 °C až +125 °C |
| EMI tienenie | 360° kovové tienenie; Útlm >60 dB pri 100 MHz |
| Ochrana proti vniknutiu | Štandard IP50 |
| Odolnosť proti postreku soli | Viac ako 72 hodín |
| Kontaktný odpor | Počiatočná ≤5 mΩ |
| Izolačný odpor | ≥5 000 MΩ pri 500 V DC |
Pred finálnou kvalifikáciou produktu by sa skutočné hodnoty mali vždy overiť podľa konkrétnej konfigurácie konektora, veľkosti kontaktu, spôsobu ukončenia a zamýšľaných prevádzkových podmienok.
Kde sa používa kovový push-pull konektor série S?
Vďaka kombinácii kompaktných rozmerov, rýchleho uzamykania, tienenia a mechanickej odolnosti je rad S vhodný pre zariadenia, ktoré vyžadujú časté pripojenie pri zachovaní malej celkovej plochy.
Lekárske a diagnostické vybavenie
Prenosné ultrazvukové systémy, pacientske monitory, pulzné oxymetre, elektrochirurgické zariadenia a diagnostické prístroje môžu ťažiť z kompaktných konektorov, ktoré zostávajú bezpečné počas pohybu zariadenia a servisu. Spoľahlivosť konektora je obzvlášť dôležitá, keď elektrické signály musia zostať stabilné počas opakovaného použitia.
Testovacie a meracie zariadenia
Ručné osciloskopy, multimetre, logické analyzátory, kalibračné zariadenia a environmentálne testovacie prístroje často vyžadujú kompaktné externé rozhrania. Mechanizmus push-pull môže zjednodušiť časté zmeny pripojenia, zatiaľ čo kovový plášť pomáha chrániť citlivé signály pred elektromagnetickým rušením.
Nositeľná a prenosná technológia
Priemyselné exoskelety, nositeľné monitorovacie systémy, zariadenia namontované na hlave a iná prenosná elektronika môžu čeliť prísnym priestorovým a hmotnostným obmedzeniam. Tenký kruhový konektor poskytuje dizajnérom ďalšiu možnosť, keď sú bežné väčšie rozhrania nevhodné.
Profesionálne audiovizuálne vybavenie
Prenosné rekordéry, vysielacie kamery, bezdrôtové vysielače a súvisiace profesionálne vybavenie môžu vyžadovať konektory, ktoré vydržia opakovanú manipuláciu. Rozhranie s rýchlym uzamykaním môže zlepšiť použiteľnosť v teréne bez spoliehania sa na zdĺhavý proces spájania závitov.
Ako by mali inžinieri vybrať správny konektor?
Výber konektora by mal začať skutočnými elektrickými, mechanickými, environmentálnymi a inštalačnými požiadavkami zariadenia a nie jednoduchým výberom najmenšieho dostupného modelu.
- Určite kontaktnú požiadavku:Identifikujte potrebný počet napájacích a signálnych obvodov a ponechajte dostatočný priestor pre budúce zmeny dizajnu.
- Skontrolujte elektrické parametre:Porovnajte prevádzkové napätie a prúd s menovitými hodnotami konektora, berúc do úvahy meradlo kontaktu a teplotu.
- Vyhodnoťte dostupný priestor:Skontrolujte veľkosť puzdra, výrez v paneli, hĺbku konektora, vedenie káblov a voľný priestor okolo spojovacieho rozhrania.
- Zvážte frekvenciu párenia:Pre často servisované zariadenia uprednostňujte konektory určené na opakované cykly spájania.
- Skontrolujte podmienky prostredia:Výber konektora môže ovplyvniť teplota, vibrácie, otrasy, vlhkosť, korózia a elektromagnetické rušenie.
- Definujte spôsob ukončenia:Rozhodnite sa, či spájkovanie, PCB alebo ukončenie zostavy káblov najlepšie zodpovedá výrobnému procesu.
Pre OEM projekty je tiež užitočné vyhodnotiť konektor spolu s káblovou zostavou, zadným krytom, odľahčením ťahu, štruktúrou panelu a schémou zapojenia. Tento prístup znižuje problémy s integráciou v neskorších fázach výroby.
Ako je možné prispôsobiť sériu S?
Rôzne platformy zariadení často vyžadujú rôzne konfigurácie konektorov. Reunion poskytuje možnosti prispôsobenia, ktoré umožňujú sériu S prispôsobiť špecifickým požiadavkám na mechanické a káblové zostavy.
| Oblasť prispôsobenia | Dostupné možnosti |
|---|---|
| Povrchová úprava / Farba | Strieborná, čierna, alebo vybrané farby RAL |
| Kontaktné pokovovanie | Možnosti zlata, striebra alebo cínu |
| Meradlo kábla | 32AWG až 20AWG |
| Materiály bundy | PVC, PUR, silikón alebo PTFE |
| Laserové značenie | Logo, číslo dielu, čiarový kód alebo iná identifikácia |
| Balenie | Antistatické trubice, páska a kotúč a vlastné označovanie |
Vlastné káblové zostavy je možné dodať aj s vybranými dĺžkami, mierkami, konfiguráciami tienenia a prelisovanými topánkami na odľahčenie ťahu. To môže zjednodušiť obstarávanie tým, že OEM umožní získať konektor a zostavu kábla pripravenú na inštaláciu ako jeden integrovaný komponent.
Ako Reunion kontroluje kvalitu produktov?
Pre profesionálne konektory je konzistentná výroba rovnako dôležitá ako základný dizajn produktu. Reunion uvádza, že jeho výrobný proces zahŕňa presné obrábanie, povrchovú úpravu, kontaktné razenie a pokovovanie, lisovanie vložiek, montáž, elektrické testovanie, mechanické testovanie a balenie.
Kritické výrobné rozmery sú kontrolované pomocou presného obrábania a monitorovania procesu. Hotové výrobky prechádzajú elektrickou a mechanickou kontrolou, vrátane prechodového odporu, izolačného odporu, dielektrickej odolnosti, kontinuity, spojovacej sily a vizuálnej kontroly.
Podľa informácií o produkte systém kvality spoločnosti Reunion zahŕňa normy ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, stav uznaný UL a súlad s RoHS. Spoločnosť tiež uvádza, že konektory série S prechádzajú pred odoslaním 100% elektrickým a mechanickým testovaním.
Pre kupujúcich OEM môže byť táto kombinácia výrobnej kontroly, testovania, sledovateľnosti a podpory prispôsobenia cenná, keď výkon konektora priamo ovplyvňuje spoľahlivosť hotového produktu.
Často kladené otázky
Čím sa séria S líši od bežného závitového konektora?
Hlavným rozdielom je push-pull samosvorný mechanizmus. Umožňuje operátorovi rýchlo spojiť a uvoľniť konektor bez otáčania spojovacej matice, vďaka čomu je obzvlášť vhodný pre prenosné zariadenia, situácie spojené so slepým párovaním a aplikácie vyžadujúce časté zmeny pripojenia.
Koľko párovacích cyklov môže séria S podporovať?
Zverejnená špecifikácia uvádza viac ako 5 000 párovacích operácií. Skutočná životnosť môže závisieť od konfigurácie konektora, prevádzkového prostredia, podmienok zapojenia a postupov údržby.
Je séria S vhodná pre lekárske vybavenie?
áno. Séria je určená pre medicínske diagnostické a liečebné zariadenia a Reunion uvádza, že jej systém kvality zahŕňa ISO 13485:2016. Kompletná hotová zdravotnícka pomôcka však zostáva zodpovedná za svoje vlastné platné regulačné a bezpečnostné požiadavky.
Môže Reunion dodať prispôsobené káblové zostavy?
áno. Káblové zostavy je možné prispôsobiť podľa typu kábla, prierezu, dĺžky, tienenia, materiálu plášťa a konštrukcie na odľahčenie ťahu. Možnosti zahŕňajú PVC, PUR, silikónové a PTFE káblové materiály s prierezom od 32AWG do 20AWG.
Aký teplotný rozsah je k dispozícii?
Publikovaný štandardný rozsah je -45°C až +125°C. Inžinieri by mali potvrdiť teplotné hodnotenie presného konektora, konfigurácie kontaktov, kábla a zostavy pred použitím v aplikáciách s extrémnymi teplotami.
Dá sa konektor prispôsobiť firemným logom alebo číslom dielu?
áno. Reunion uvádza laserové gravírovanie ako možnosť prispôsobenia, ktorá umožňuje zákazníkom označiť škrupinu logom, číslom dielu, čiarovým kódom alebo inými identifikačnými informáciami.
Záver
Kovový Push-pull konektor série S je navrhnutý pre inžinierov, ktorí potrebujú kompaktné, bezpečné a odolné riešenie pripojenia bez obetovania tienenia alebo prevádzkyschopnosti. Jeho uzamykací mechanizmus push-pull, kovová konštrukcia, viaceré veľkosti škrupín, flexibilné možnosti ukončenia a viac ako 5 000 párovacích cyklov ho robia vhodným pre lekárske vybavenie, testovacie prístroje, prenosnú elektroniku, nositeľné systémy a profesionálne audiovizuálne aplikácie. Ak vyvíjate nový produkt alebo hľadáte spoľahlivý náhradný konektor, navštívte stránku produktu Reunion série S, kde nájdete dostupné možnosti konfigurácie a kontaktu. Pre prispôsobené špecifikácie, káblové zostavy, požiadavky OEM alebo objemový nákup,kontaktujte násprediskutovať vašu aplikáciu s inžinierskym tímom Reunion a požiadať o vhodné riešenie.
