Reunionvyvíja konektorové riešenia pre aplikácie, ktoré vyžadujú spoľahlivé elektrické pripojenia, pohodlné ovládanie a kompaktnú integráciu. TheKovový Push-pull konektor série Bje kruhový konektor navrhnutý okolo push-pull samosvorného mechanizmu, ktorý pomáha výrobcom zariadení vytvoriť bezpečné spojenia a zároveň zjednodušiť rutinné párovanie a odpájanie v priemyselných, prístrojových, lekárskych a iných elektronických aplikáciách.
Kovový Push-pull konektor série B kombinuje kovové kruhové puzdro s push-pull uzamykacím mechanizmom na podporu rýchlych a bezpečných elektrických spojení. V závislosti od vybranej konfigurácie môže táto rodina konektorov obsahovať viacero usporiadaní kontaktov, rôzne štýly montáže a možnosti ukončenia spájkovaním, krimpovaním alebo PCB. Tieto vlastnosti stoja za zváženie pri zariadeniach, ktoré vyžadujú opakované pripojenie, priestorovo efektívnu inštaláciu a spoľahlivý prenos signálu alebo energie. Tento článok vysvetľuje, ako konektor funguje, jeho hlavné konštrukčné výhody, scenáre aplikácií, kritériá výberu a úvahy o kvalite. Načrtáva tiež technické informácie, ktoré by si kupujúci mali potvrdiť so spoločnosťou Reunion pred špecifikovaním konektora pre nový dizajn alebo projekt výmeny.

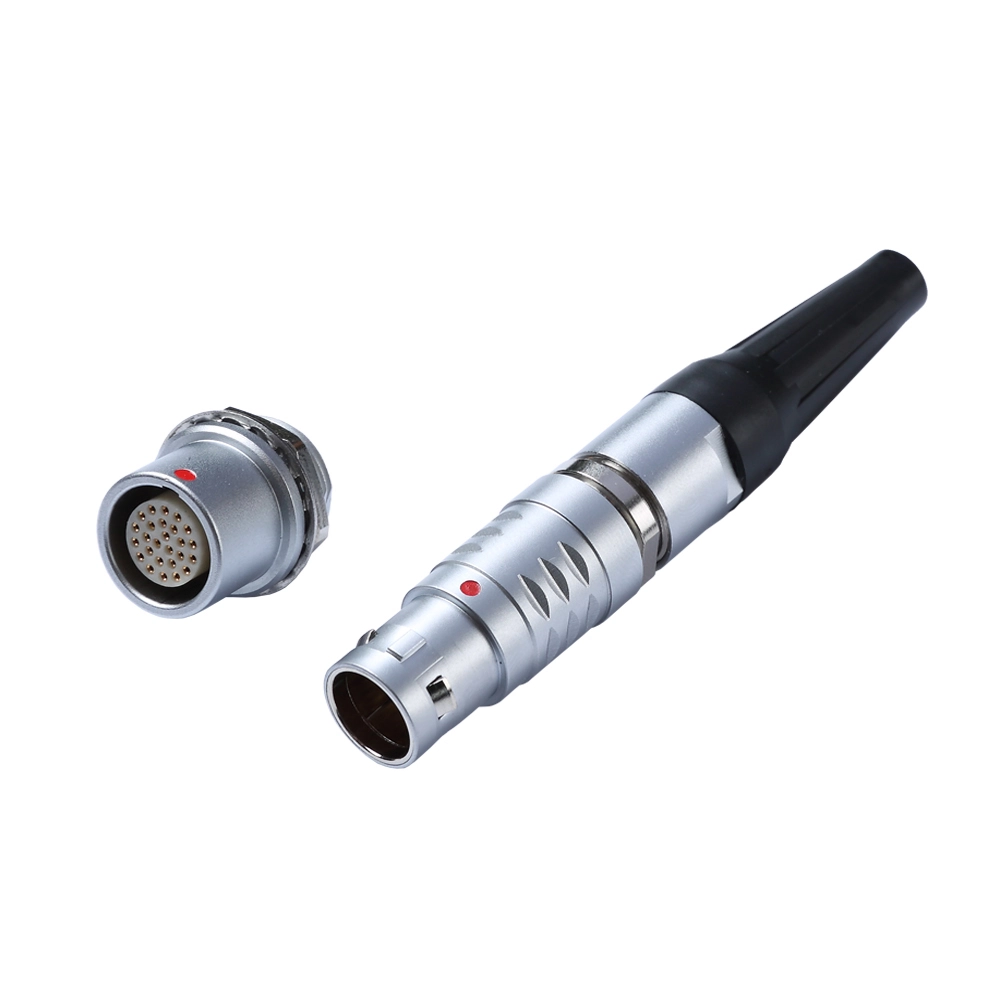

Kovový push-pull konektor série B je kruhový elektrický konektor, ktorý používa push-pull samosvorný mechanizmus na pripojenie a odpojenie protiľahlých komponentov. Na rozdiel od bežných závitových konektorov, ktoré zvyčajne vyžadujú rotačné uťahovanie, dizajn push-pull umožňuje používateľom vytvoriť spojenie vložením zástrčky do jej kompatibilnej zásuvky. Uzamykací mechanizmus zapadne, keď je konektor správne zasunutý a uvoľní sa určeným ťahom.
Kovový kryt poskytuje robustné mechanické rozhranie a môže prispieť k elektromagnetickej kompatibilite, keď je tieniaca štruktúra konektora správne integrovaná do zariadenia. V závislosti od konfigurácie môže konektor podporovať prenos elektrického signálu, napájanie alebo kombináciu požiadaviek na obvod.
Informácie o produkte Reunion série B pokrývajú viaceré veľkosti a konfigurácie konektorov. Dostupné možnosti môžu zahŕňať priame alebo šikmé konštrukcie, rôzne usporiadania kontaktov a alternatívne spôsoby ukončenia. Kupujúci by si mali pozrieť príslušný výkres a špecifikáciu produktu, aby si overili presné vlastnosti vybraného modelu.
Pre podrobné informácie o produkte navštívte stránku Reunion B Series Metal Push-pull Connector.
Mechanizmus push-pull je navrhnutý tak, aby boli operácie elektrického pripojenia jednoduché bez obetovania bezpečnosti párovacieho rozhrania. Jeho fungovanie možno chápať v troch etapách.
Tento princíp fungovania je obzvlášť užitočný v zariadeniach, ktoré vyžadujú časté zmeny pripojenia, prístup údržby alebo prevádzku v stiesnených priestoroch. Môže to skrátiť čas strávený opakovanou manipuláciou s konektormi v porovnaní so spojovacími systémami, ktoré vyžadujú viac krokov utiahnutia.
Zamykací mechanizmus by sa však nemal považovať za náhradu za správnu inštaláciu. Napätie kábla, nesprávne zarovnanie konektora, nekompatibilné spojovacie časti a nesprávna manipulácia môžu stále zhoršovať výkon pripojenia. Používatelia by sa mali riadiť pokynmi výrobcu pre pripojenie, uvoľnenie a správu káblov.
Samosvorný dizajn podporuje rýchle spojenie a úmyselné uvoľnenie. Je to užitočné, keď operátor potrebuje pravidelne pripájať alebo odpájať elektrické obvody bez opakovaného otáčania spojovacej matice.
Kovové puzdro poskytuje odolnú štruktúru konektora a môže podporovať kontinuitu tienenia v vhodne navrhnutých systémoch. Účinná ochrana proti elektromagnetickému rušeniu závisí od úplného pripojenia, vrátane plášťového kontaktu, tienenia kábla, uzemnenia a kvality inštalácie.
Rôzne konštrukcie zariadení vyžadujú rôzne počty elektrických obvodov. Séria B obsahuje viacero konfigurácií kontaktov, čo umožňuje inžinierom posúdiť možnosti podľa počtu signálov, požiadaviek na napájanie, dostupného priestoru a architektúry zapojenia. Pre vybraný model je potrebné overiť presný počet kontaktov a ich elektrické hodnoty.
V závislosti od konfigurácie produktu môžu možnosti ukončenia zahŕňať:
Štýl kontaktu, veľkosť vodiča, montážne nástroje a inštalačný priestor by sa mali spoločne posúdiť pred špecifikáciou konektora.
Funkcie kľúčovania pomáhajú nasmerovať zástrčku do správnej orientácie spojenia. To môže znížiť riziko nesprávneho zarovnania a zlepšiť konzistentnosť zostavy, najmä ak zariadenie obsahuje viacero podobných konektorov.
Kovový Push-pull konektor série B možno považovať za zariadenie, ktoré ťaží z kompaktného kruhového rozhrania a pohodlnej manipulácie s pripojením. Skutočná vhodnosť závisí od elektrického, mechanického a environmentálneho hodnotenia zvoleného modelu.
Pre medicínske, bezpečnostné alebo iné regulované aplikácie musí konektor spĺňať požiadavky celého dizajnu zariadenia. Všeobecný popis produktu konektora nezávisle nezaručuje zhodu s každou normou špecifickou pre aplikáciu.
Výber konektora len na základe vzhľadu alebo veľkosti plášťa môže viesť k problémom s kompatibilitou. Inžinieri a nákupné tímy by mali pred zadaním objednávky posúdiť úplné elektrické a mechanické požiadavky.
Zistite, koľko napájacích a signálnych obvodov zariadenie potrebuje. Počítajte so zamýšľanou architektúrou zapojenia a potvrďte, či zvolená vložka podporuje požadované usporiadanie kontaktov. Nepredpokladajte, že konektory s podobnými vonkajšími rozmermi majú rovnaké vnútorné usporiadanie.
Skontrolujte menovitý prúd a pracovné napätie pre presnú konfiguráciu konektora. Tieto hodnoty sa môžu líšiť v závislosti od priemeru kontaktu, počtu kontaktov, veľkosti vodiča, teploty a prevádzkových podmienok. Maximálne hodnotenie jedného modelu by sa nikdy nemalo automaticky aplikovať na celú sériu.
Vyberte si spájkovanie, krimpovanie alebo ukončenie PCB podľa návrhu zariadenia a výrobného procesu. Potvrďte požadované nástroje, špecifikáciu kábla, rozloženie PCB a dostupný montážny priestor.
Skontrolujte čísla dielov zástrčky a zásuvky, rozmery plášťa, výrez v paneli, montážne usporiadanie a rozsah priemerov kábla. Pri projektoch výmeny porovnajte nákresy existujúceho konektora a usporiadanie kontaktov a nespoliehajte sa len na názov produktu.
Skontrolujte prevádzkovú teplotu, vlhkosť, vibrácie, mechanické otrasy, vystavenie korózii a ochranu proti vniknutiu. Zvoľte úroveň ochrany vhodnú pre zamýšľané prostredie a uistite sa, že kompletné zmontované spojenie spĺňa požiadavku.
Nasledujúca tabuľka sumarizuje hlavné faktory, ktoré je potrebné zvážiť pri hodnotení konektora série B pre nový dizajn zariadenia.
| Faktor výberu | Čo skontrolovať | Prečo na tom záleží |
|---|---|---|
| Počet kontaktov | Počet a usporiadanie elektrických kontaktov | Zabezpečuje, aby konektor podporoval požadované obvody |
| Elektrické hodnotenia | Menovitý prúd, pracovné napätie a špecifikácie kontaktov | Pomáha predchádzať elektrickému prepätiu a nevhodným prevádzkovým podmienkam |
| Typ ukončenia | Konfigurácia spájkovania, krimpovania alebo PCB | Určuje spôsob zapojenia, nástroje a požiadavky na montáž |
| Orientácia konektora | Rovná alebo uhlová konštrukcia, ak je k dispozícii | Pomáha prispôsobiť vedenie káblov a inštalačný priestor |
| Uzamknutie a vyrovnanie | Kompatibilné spojovacie časti a usporiadanie kľúčov | Znižuje riziko nesprávneho spojenia a neúmyselného odpojenia |
| Ochrana životného prostredia | IP hodnotenie, teplota, vlhkosť, vibrácie a korózne podmienky | Podporuje spoľahlivú prevádzku v určenom prostredí |
| Požiadavky na služby | Očakávaná frekvencia párenia a prístup údržby | Pomáha určiť, či konektor vyhovuje prevádzkovému pracovnému postupu |
Táto tabuľka je kontrolným zoznamom výberu, nie náhradou za oficiálny produktový list. Pre presné číslo dielu potvrďte každú kritickú hodnotu v porovnaní s aktuálnou technickou dokumentáciou.
Správna inštalácia pomáha zachovať výkon konektora počas celej životnosti zariadenia. Dokonca aj dobre navrhnutý konektor môže predčasne zlyhať, ak je nesprávne zostavený alebo vystavený podmienkam mimo jeho menovitých limitov.
Metódy čistenia a mazivá, ak sú povolené, by sa mali riadiť pokynmi výrobcu. Neschválené chemikálie alebo abrazívne nástroje môžu poškodiť kontaktné pokovovanie, izoláciu alebo tesniace komponenty.
V prípade projektov OEM a opakovaných výrobných objednávok by sa kvalita konektora mala posudzovať skôr prostredníctvom zdokumentovaných požiadaviek, než samotných všeobecných tvrdení. Štruktúrované hodnotenie môže pomôcť nákupným tímom porovnať dodávateľov a znížiť integračné riziká.
Pred schválením konektora zvážte nasledujúce body:
Produktová stránka Reunion série B poskytuje východiskový bod pre hodnotenie produktov. Pre kritické rozhodnutia o dizajne by kupujúci mali získať aktuálne špecifikácie špecifické pre daný model a potvrdiť, že navrhovaná konfigurácia spĺňa ich požiadavky.
Jeho hlavnou výhodou je kombinácia samosvornej prevádzky push-pull a kovovej kruhovej konštrukcie konektora. Tento dizajn môže zjednodušiť opakované párovanie a odpájanie a zároveň podporuje bezpečné pripojenia v kompatibilnom zariadení.
V závislosti od zvoleného modelu môžu možnosti zahŕňať spájkovacie, krimpovacie a PCB kontakty. Kupujúci by mali potvrdiť dostupný štýl ukončenia a požiadavky na montáž pre presné číslo dielu.
Môže byť vhodný pre kompatibilné lekárske a diagnostické zariadenia, ak jeho elektrické, mechanické, čistiace a environmentálne požiadavky zodpovedajú aplikácii. Výrobca celého zariadenia musí pred použitím overiť všetky príslušné regulačné a bezpečnostné požiadavky.
Nie. Ochrana životného prostredia sa líši podľa konštrukcie konektora a konfigurácie. Kupujúci by si mali skontrolovať uvedené hodnotenie IP a či sa vzťahuje na spojenú zostavu, nezapojený konektor alebo iný špecifikovaný stav. Nepredpokladajte, že samotné kovové puzdro poskytuje vodotesnú ochranu.
Uveďte požadovaný počet kontaktov, elektrické menovité hodnoty, typy zástrčiek a zásuviek, spôsob ukončenia, rozmery káblov, montážne požiadavky, prevádzkové prostredie a odhadované množstvo objednávky. Existujúce číslo dielu, výkres alebo vzorka môžu tiež pomôcť dodávateľovi posúdiť kompatibilitu.
Kovový Push-pull konektor série B môže byť praktickou voľbou pre zariadenia vyžadujúce pohodlnú manipuláciu s pripojením, bezpečné samosvorné zaistenie a kompaktné kruhové elektrické rozhranie. Správna konfigurácia závisí od počtu kontaktov, menovitých prúdov a napätia, spôsobu ukončenia, mechanickej kompatibility a environmentálnych požiadaviek. Kontrolou podrobných špecifikácií a overením konektora v zamýšľanom zariadení môžu inžinieri a nákupné tímy robiť spoľahlivejšie rozhodnutia o zdrojoch. Preskúmajte kovový Push-pull konektor série B od spoločnosti Reunion a pozrite si dostupné informácie o produkte. Ak plánujete nový dizajn, výmenu existujúceho konektora alebo získavanie komponentov pre hromadnú výrobu,kontaktujte násna prediskutovanie vašich technických požiadaviek, potvrdenie kompatibilných konfigurácií a vyžiadanie podrobností o produkte pre vašu aplikáciu.
-
