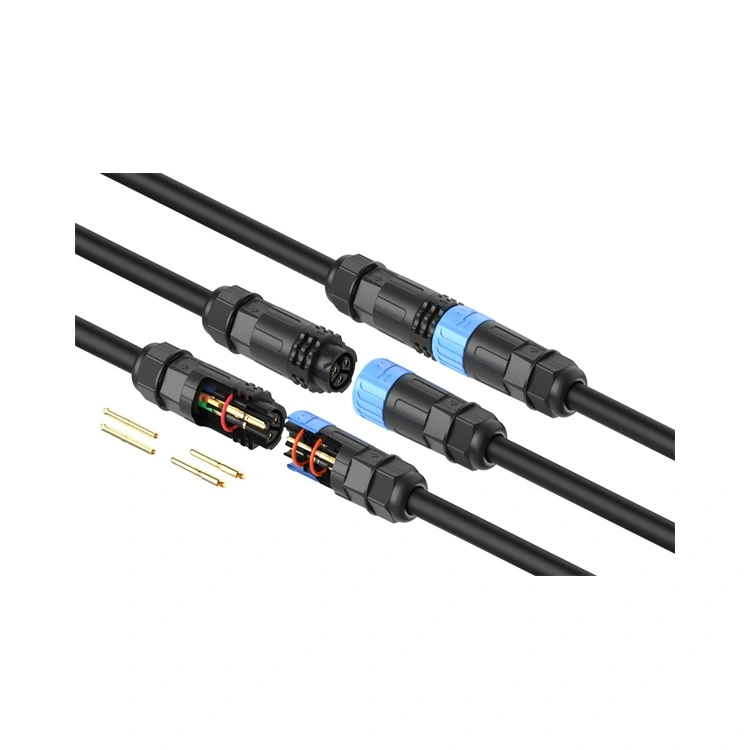

ThePlastový vodotesný konektor série Reunion M20 ponúka všetky tri – kombinuje ľahké, stabilné a výkonné puzdro PA66 s vodotesnými IP67/IP68 a pozlátenými mosadznými kontaktmi s menovitým prúdom až 20 A. Táto skupina konektorov, navrhnutá a vyrobená interne v zariadeniach certifikovaných podľa ISO spoločnosti Reunion, poskytuje výrobcom zariadení, systémovým integrátorom a technikom údržby osvedčenú alternatívu kovových prepojení náchylných na hrdzu v slanom, chemickom a vysokovlhkom prostredí.
Reunion nie je obchodná spoločnosť – sme vertikálne integrovaný výrobca s viac ako 15-ročnými skúsenosťami v oblasti presného lisovania a kontaktného inžinierstva. Každá naša várkaPlastový vodotesný konektor série M20prešiel 100% elektrickým testom a vodotesným testom, pričom záznamy o testoch sa uchovávajú pre úplnú sledovateľnosť. Keď zadáte Reunion, určíte partnera, ktorý kontroluje kvalitu od sušenia živice až po konečnú montáž – s podporou noriem ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 a uznania UL.
ThePlastový vodotesný konektor série Reunion M20 je závitové kruhové prepojenie navrhnuté pre aplikácie vyžadujúce značnú dodávku energie (až 20 A na kontakt) a odolnosť voči životnému prostrediu. Jeho 20 mm spojovacie rozhranie obsahuje vysoko pevný termoplastový kryt PA66, ktorý je formulovaný a lisovaný priamo v akejkoľvek farbe RAL/Pantone – bez farby, bez pokovovania, bez korózie. Kryt je vo svojej podstate odolný voči hrdzi a oxidácii, s teplotou vychýlenia presahujúcou 200 °C, čo zaisťuje spoľahlivý výkon od -40 °C do +105 °C.

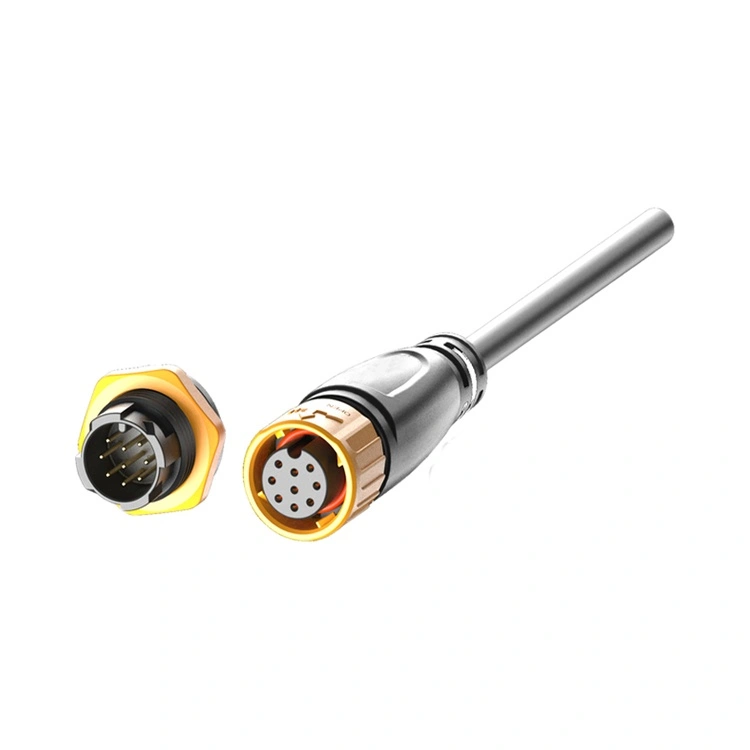

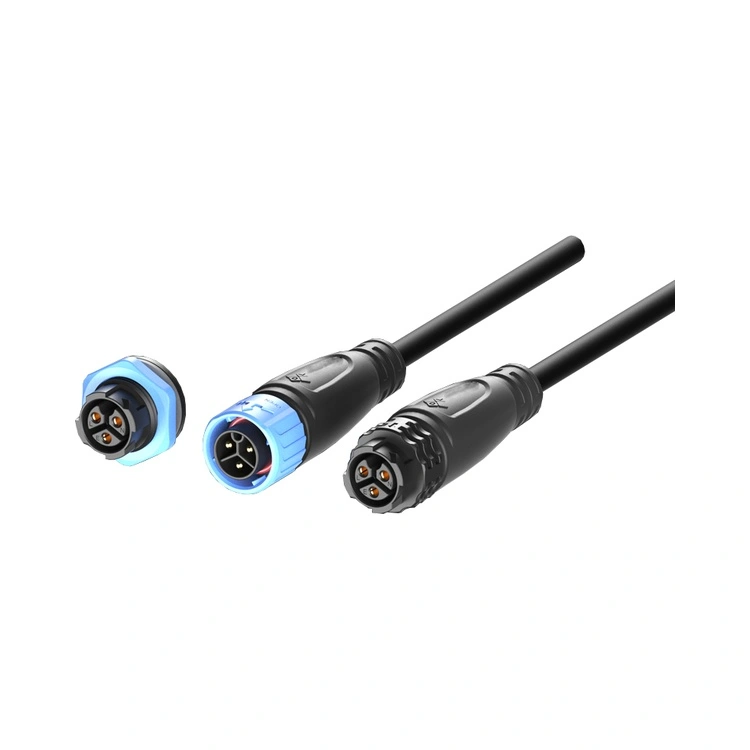

Konektor je dostupný v 2- až 9-pinových konfiguráciách napájania, maximálna prúdová podpora 20A, konektory sú dostupné v panelovom type, type kábla a v zostavenom type. Môžeme vám prispôsobiť kompletnú sadu komponentov káblového zväzku. Komponenty káblového zväzku môžete spracovať aj sami.
| Funkcia | úžitok | Overovací dôkaz |
| PA66 Bývanie | Žiadna hrdza, žiadna oxidácia – osvedčené v soľnom spreji (ASTM B117) a chemickom umývaní. | Vynikajúca odolnosť proti korózii |
| Zníženie hmotnosti až o 60 %. | Znižuje konštrukčné zaťaženie panelov, káblov a robotických ramien – zjednodušuje inštaláciu a znižuje náklady na dopravu. | Dostupné údaje na porovnanie hmotnosti s porovnateľnými mosadznými konektormi. |
| IP67 vodotesný | Vydrží nepretržité ponorenie do hĺbky 1 m po dobu 30 minút | Ponorné testovanie s odberom vzoriek v dávkach. |
| 2~9pinové konfigurácie | 2,3,4,5,6,7,8,9 kolíkov voliteľné | Štandardné štandardné a vlastné možnosti načítania kontaktov. |
| Pozlátené mosadzné kontakty | Nízky prechodový odpor (≤3 mΩ) a ochrana proti korózii – zachováva výkon vo vlhkom slanom vzduchu. | Hrúbka pokovovania overená XRF na každej výrobnej šarži. |
| Závitové zamykanie | Spoje odolné voči vibráciám – bránia uvoľneniu pri pohybe stroja, tepelným cyklom a pri činnostiach žeriavu. | Cyklicky testované na ≥500 typických spojení s konzistentným zachovaním krútiaceho momentu. |
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový | 6-kolíkový | 7-kolíkový | 8-kolíkový | 9-kolíkový |
| Menovité napätie | 250V | 250V | 250V | 250V | 125 V | 50 V | 50 V | 50 V |
| Aktuálne hodnotenie | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Prierez drôtu (mm²) | 0,75 – 2,5 | 0,75 – 2,5 | 0,5 – 2,0 | 0,5 – 2,0 | 0,25 – 0,75 | 0,25–0,5 | 0,25–0,5 | 0,25 – 2,5 |
| Špecifikácia | Detail |
| Prevádzková teplota | -40 °C ~ +105 °C |
| Hodnotenie ochrany (párenie) | IP67 / IP68 (1m, 30min) |
| Materiál na bývanie | PA66 |
| Kontaktný materiál | Mosadz s pozlátením |
| Kontaktný odpor | ≤ 3 mΩ |
| Párovacie cykly | ≥500 |
| Hmotnosť | ~ 60% ľahšie ako ekvivalentné mosadzné konektory |
| Súlad | RoHS, REACH, UL |
Reunion prevádzkuje plne integrovanú výrobnú linku prePlastový vodotesný konektor série M20, zabezpečujúc, že každá jednotka spĺňa naše zverejnené špecifikácie. Náš proces zahŕňa:
Sušenie materiálu– PA66 je precízne vysušený, aby sa eliminovali chyby formovania súvisiace s vlhkosťou.
Vstrekovanie– Automatizované lisy s kontrolou tolerancie ±0,02 mm; farebný pigment pridaný priamo do živice – žiadne sekundárne lakovanie.
Kontaktné razenie a pokovovanie– vysokorýchlostné lisovanie zo zliatiny medi; selektívne pokovovanie zlatom.
Spracovanie káblov– Vlastná extrúzia PUR/PVC s automatickým rezaním, odizolovaním a pocínovaním; zákazkové dĺžky od 0,1 m do 20 m.
Montáž– Poloautomatizované vedenia s upevnením riadeným krútiacim momentom (spojovací moment 1,0–1,2 Nm).
Elektrické testovanie– 100% overenie kontinuity, izolačného odporu (≥5000MΩ) a dielektrickej odolnosti.
Environmentálny odber vzoriek– Dávkové vzorkovanie pre ponorenie IP68, UV stabilitu (ASTM G155) a tepelný cyklus.
Balenie– Antistatické vákuové tesnenie s vysúšadlom; kartóny určené na vývoz s vysledovateľnými štítkami šarží.
Vlastné nástroje a lisovacie možnosti spoločnosti Reunion umožňujú rýchle prispôsobeniePlastový vodotesný konektor série M20 bez minimálnych množstiev objednávok, ktoré vás zablokujú v nadmerných zásobách.
| Prispôsobiteľná funkcia | Dostupné možnosti |
| Farba bývania | Akýkoľvek RAL alebo Pantone – lisované priamo, bez lakovania |

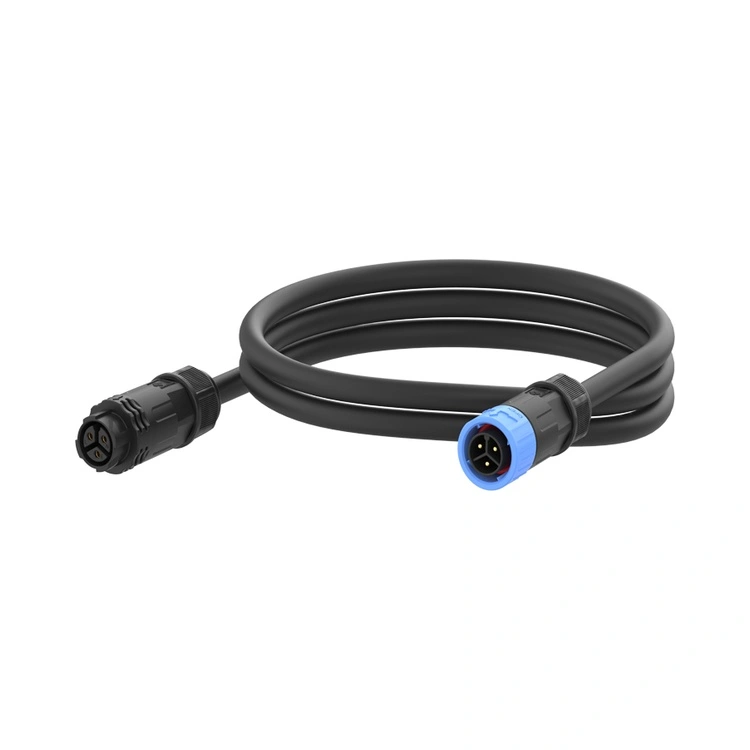

| Montáž káblov | 0,1 m až 20 m; PUR (odolný voči olejom/chemikáliám) alebo PVC plášť; jednostranné alebo obojstranné |

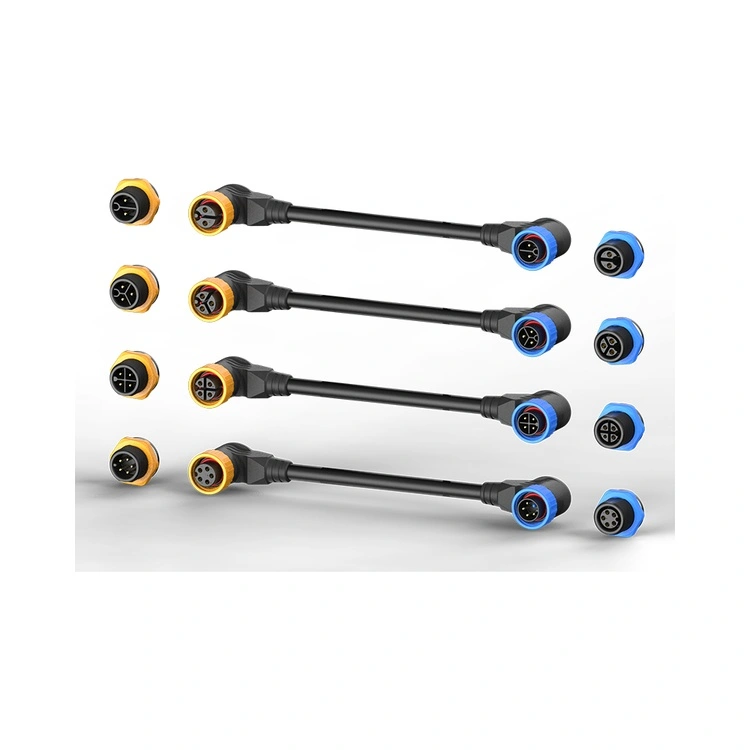

| Orientácia konektora | Rovné alebo pravouhlé |
| Načítava sa kontakt | 2, 3, 4, 5, 6, 7, 8, 9 kolíkov |
| Označenie káblov | Vlastná tlač alebo teplom zmrštiteľné štítky pre ID obvodu |
| Balenie | Antistatické vrecká, kotúče alebo kartóny s vlastným štítkom |
Pre veľkoobjemové projekty môže inžiniersky tím spoločnosti Reunion spoločne vyvinúť vlastné rozloženia vložiek, možnosti kľúčovania alebo špecializované prelisy káblov. Dodacie lehoty pre vlastné tvarované farby sú zvyčajne 15–20 pracovných dní; štandardné konfigurácie sa dodávajú do 5–7 pracovných dní.
Reunion udržiava aktívnu certifikáciu s uznávanými globálnymi orgánmi. Overovacie dokumenty poskytujeme na požiadanie.
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – dizajn, výroba a popredaj |
| ISO 14001:2015 | Environmentálny manažment – znižovanie odpadu a trvalo udržateľné postupy |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – pre diagnostické/monitorovacie aplikácie |
| Uznané UL | Bezpečnosť na úrovni komponentov pre severoamerické trhy |
| RoHS & REACH | Obmedzená zhoda s látkami – normy EÚ a globálne normy |
Nie – menovitý prúd je určený kontaktným systémom a prierezom drôtu, nie krytom. Materiál PA66 má teplotu tepelného ohybu presahujúcu 200 °C, čo je výrazne nad prevádzkovým rozsahom konektora -40 °C až +105 °C. Každú konfiguráciu kolíkov overujeme testovaním nárastu teploty podľa IEC 60512. V našom laboratóriuPlastový vodotesný konektor série M20 ukazuje nárast teploty v rámci rovnakých limitov ako ekvivalenty s kovovým plášťom. Pre aplikácie presahujúce 30A na kontakt odporúčame našu sériu M25.
Puzdro PA66 odoláva olejom, tukom, zásadám a mnohým kyselinám. Pre špecifickú chemickú kompatibilitu poskytujeme podrobnú tabuľku odolnosti. Pre prostredia s nepretržitým vystavením rozpúšťadlám, chladiacej kvapaline alebo palivu odporúčame možnosť PUR kábla – PVC sa môže v určitých chemických prostrediach rozkladať. Náš inžiniersky tím ponúka bezplatné konzultácie pri výbere materiálu pre agresívne chemické aplikácie.
Áno – vzorové objednávky sú vítané. Ponúkame vyhodnocovacie súpravy obsahujúce 5 párov so štandardnými konfiguráciami kolíkov. Vzorové ceny sú k dispozícii prostredníctvom nášho obchodného tímu so vzorovými dodacími lehotami 5 až 7 pracovných dní pre štandardné konfigurácie. Pre vlastné vzorky sú dodacie lehoty 12–17 pracovných dní.
