Všetky údaje overené 100 % továrenským elektrickým testovaním – nie AQL na základe vzoriek. Každá jednotlivá jednotka je pred odoslaním testovaná.
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový | 6-kolíkový | 7-kolíkový | 8-kolíkový | 9-kolíkový |
| Menovité napätie | 250V | 250V | 250V | 250V | 125 V | 50 V | 50 V | 50 V |
| Aktuálne hodnotenie | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Prierez drôtu (mm²) | 0,75 – 2,5 | 0,75 – 2,5 | 0,5 – 2,0 | 0,5 – 2,0 | 0,25 – 0,75 | 0,25–0,5 | 0,25–0,5 | 0,25 – 2,5 |
| Parameter | Hodnota / Detail |
| Prevádzková teplota | -40 °C ~ +105 °C |
| Hodnotenie ochrany | IP67 / IP68 (spárované) – testované ponorením v dávkach v hĺbke 1 m po dobu 30 minút |
| Materiál na bývanie | PA66 |
| Kontaktný materiál | Mosadz so zlatým pokovovaním |
| Kontaktný odpor | ≤ 3 mΩ |
| Párovacie cykly | ≥500 |
| Hodnotenie horľavosti | UL 94 V-0 |
| Súlad so životným prostredím | 100% RoHS, REACH |
| Funkcia | úžitok | Overovací dôkaz |
| PA66 Bývanie | Žiadna hrdza, žiadna oxidácia – osvedčené v soľnom spreji (ASTM B117) a chemickom umývaní. | Vynikajúca odolnosť proti korózii |
| Zníženie hmotnosti až o 60 %. | Znižuje konštrukčné zaťaženie panelov, káblov a robotických ramien – zjednodušuje inštaláciu a znižuje náklady na dopravu. | Dostupné údaje na porovnanie hmotnosti s porovnateľnými mosadznými konektormi. |
| IP67 vodotesný | Vydrží nepretržité ponorenie do hĺbky 1 m po dobu 30 minút | Ponorné testovanie s odberom vzoriek v dávkach. |
| 2~9pinové konfigurácie | 2,3,4,5,6,7,8,9 kolíkov voliteľné | Štandardné štandardné a vlastné možnosti načítania kontaktov. |
| Pozlátené mosadzné kontakty | Nízky prechodový odpor (≤3 mΩ) a ochrana proti korózii – zachováva výkon vo vlhkom slanom vzduchu. | Hrúbka pokovovania overená XRF na každej výrobnej šarži. |
| Závitové zamykanie | Spoje odolné voči vibráciám – bránia uvoľneniu pri pohybe stroja, tepelným cyklom a pri činnostiach žeriavu. | Cyklicky testované na ≥500 typických spojení s konzistentným zachovaním krútiaceho momentu. |
Certifikáty – naskenované originály dostupné pre váš súbor zhody
| Certifikácia | Rozsah / Použiteľnosť |
| ISO 9001:2015 | Riadenie kvality – dizajn, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – treťou stranou overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné, ak sa váš LED systém integruje do diagnostických alebo chirurgických osvetľovacích kabín. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické elektrické trhy. |
| RoHS & REACH | Úplné vyhlásenie o SVHC (látky vzbudzujúce veľmi veľké obavy) poskytnuté pre každú dávku. |

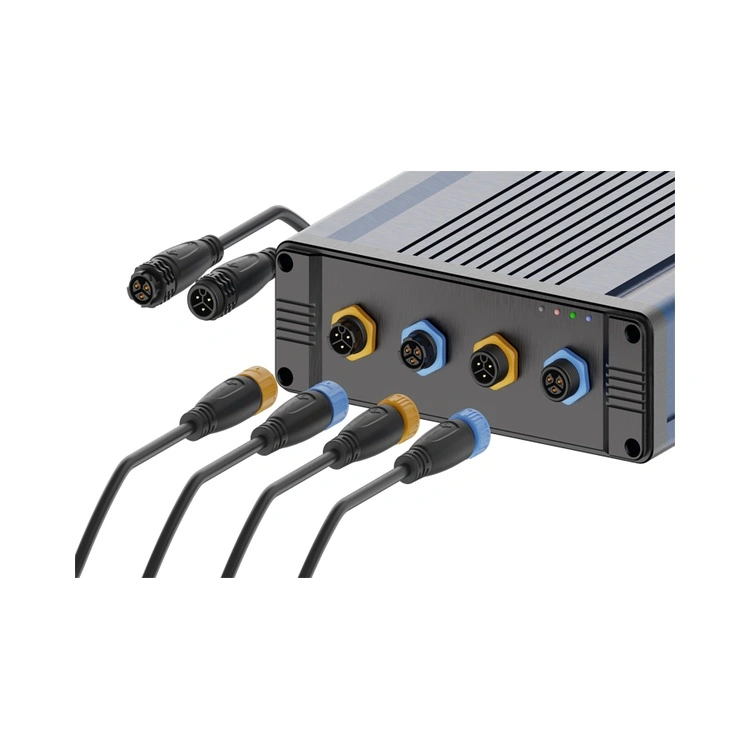

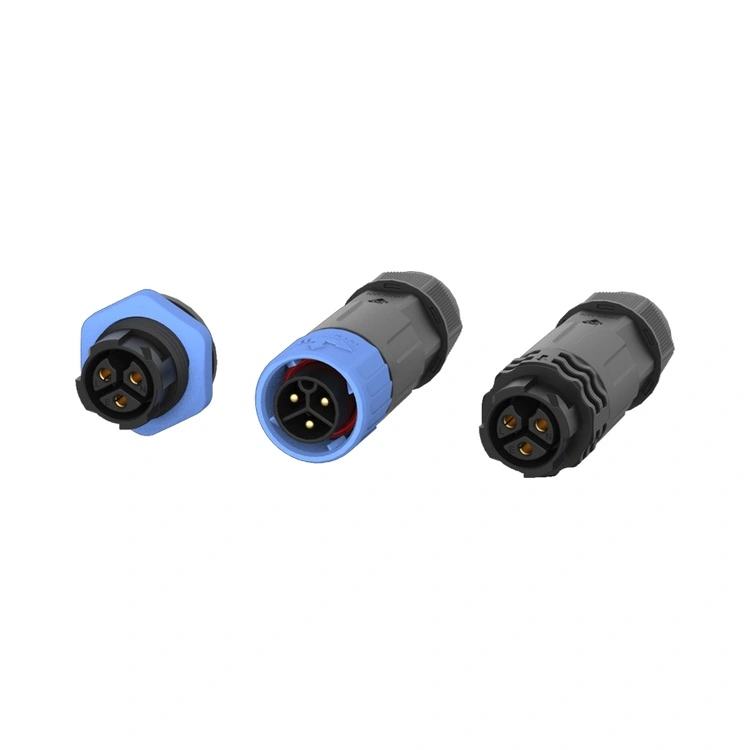

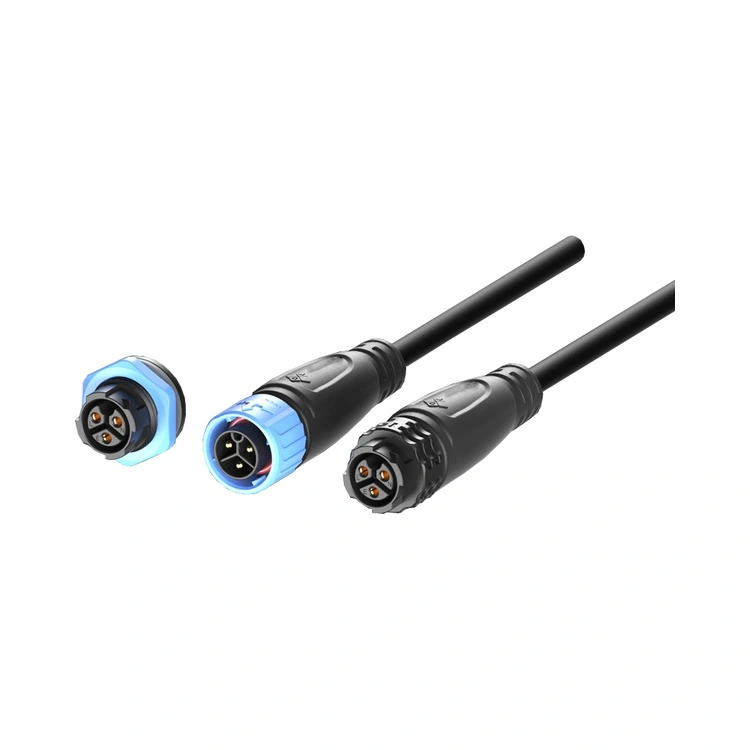

M16 zvládne až 15A (≈480W pri 24V). Pre svietidlo s príkonom 500 W alebo viac, alebo ak plánujete prepojiť dve svietidlá pomocou jedného konektora, svetelný konektor LED radu M20 poskytuje nepretržité hodnotenie 20 A s väčšou kontaktnou plochou, čím sa výrazne znižuje zahrievanie I²R. Navyše, väčšia škrupina M20 pojme hrubšiu izoláciu kábla, čo je rozhodujúce pre dlhé káble na zmiernenie poklesu napätia. Ak vaša aplikácia vyžaduje >20A na kontakt, pozrite si našu sériu M25.
Na dosiahnutie a udržanie utesnenia IP67/IP68 spoločnosť Reunion odporúča:
Uťahovací moment: Rukou uťahujte spojovaciu maticu, kým sa O-krúžok nedotkne povrchu panelu, potom použite dodatočný krútiaci moment 1,0 – 1,2 Nm pomocou momentového kľúča. Neprekračujte 1,5 Nm – nadmerné utiahnutie môže namáhať termoplastický izolátor a spôsobiť mikrotrhliny.
Kontrola O-krúžku: Ak je počas preventívnej údržby viditeľná deformácia, prasknutie alebo stvrdnutie, vymeňte O-krúžok.
Plán výmeny: Pri vonkajších inštaláciách osvetlenia vymeňte tesniace krúžky každých 24 až 36 mesiacov.
Reunion poskytuje podrobné karty na nastavenie krútiaceho momentu so všetkými produkčnými zásielkami. Pre projekty kritickej infraštruktúry ponúkame vopred zmontované káblové zväzky s výrobne utiahnutými konektormi, čo vám šetrí čas inštalácie a eliminuje chyby súvisiace s krútiacim momentom.
