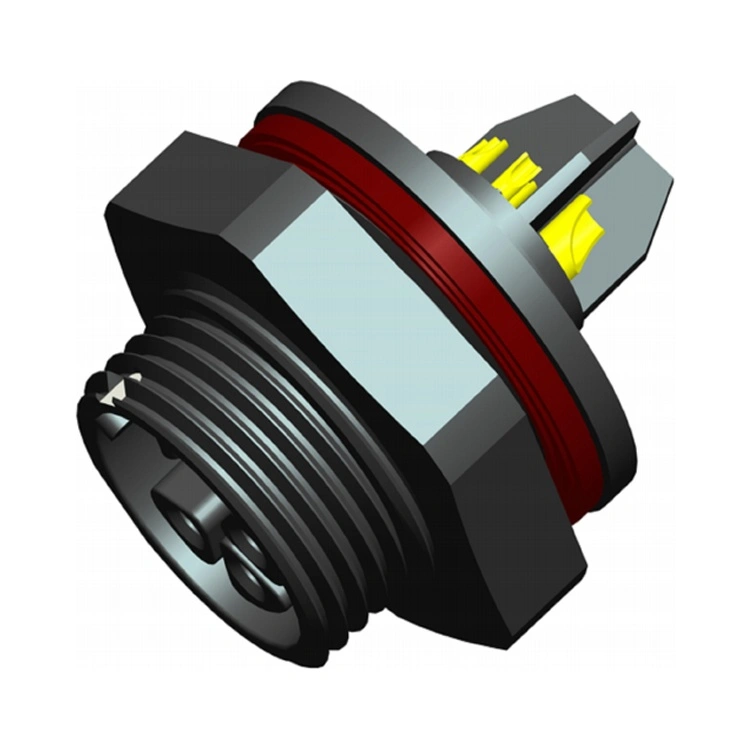

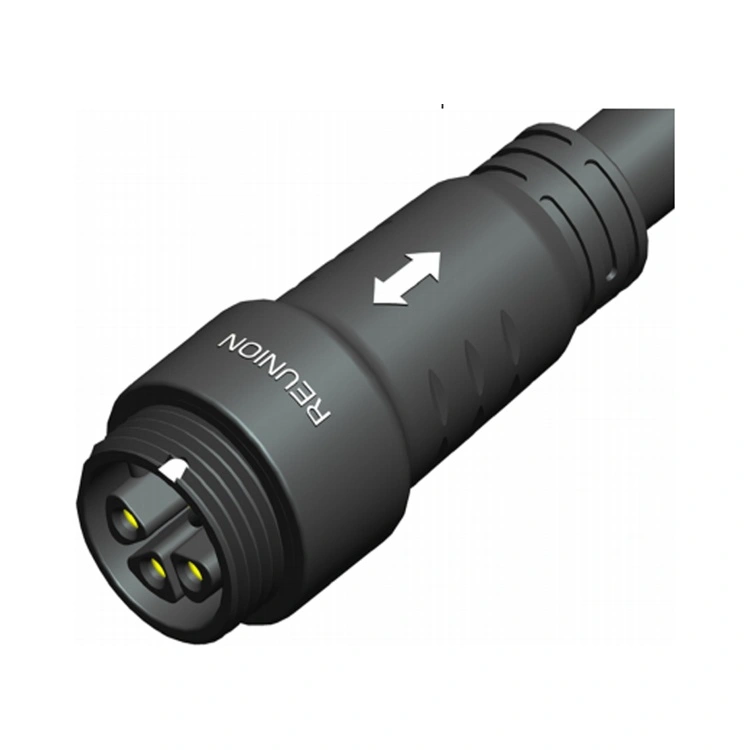

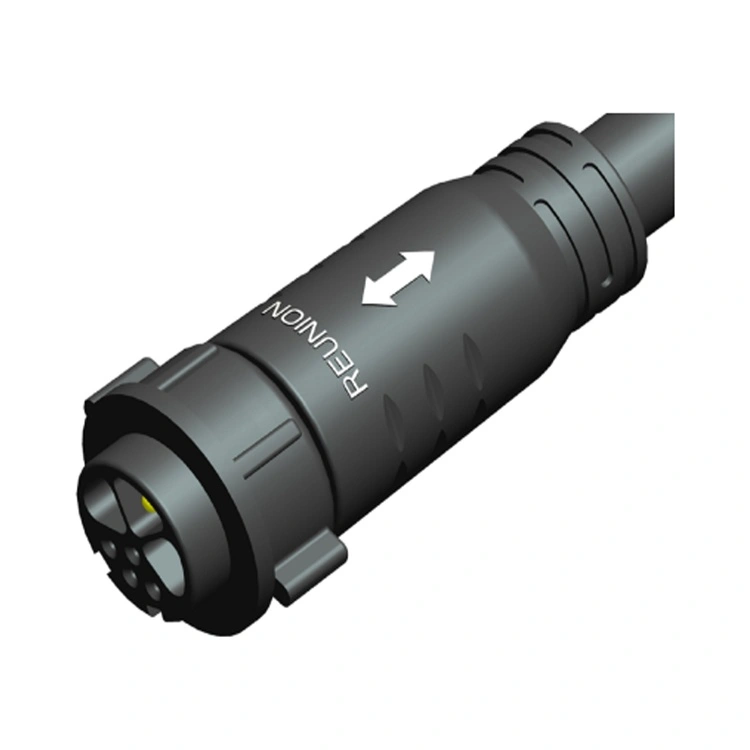

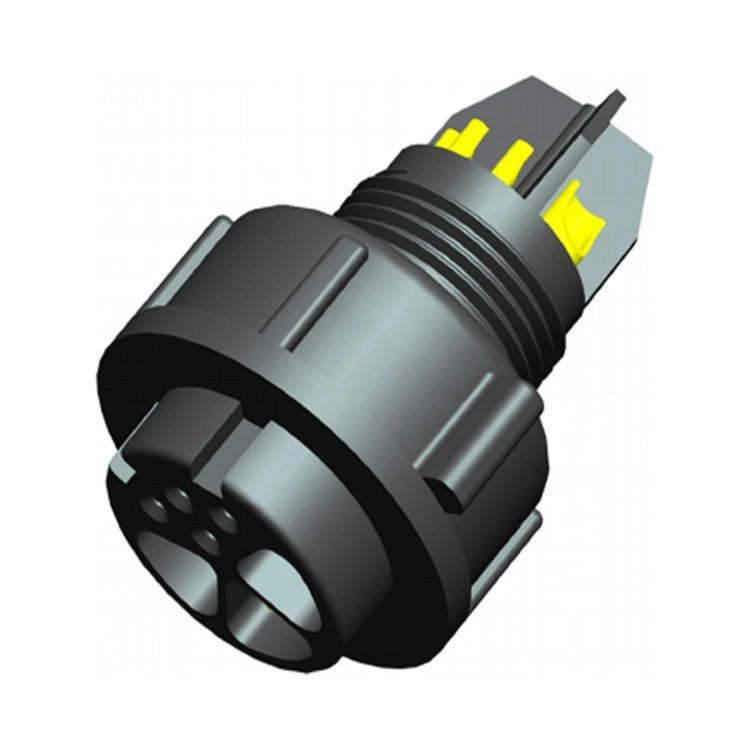

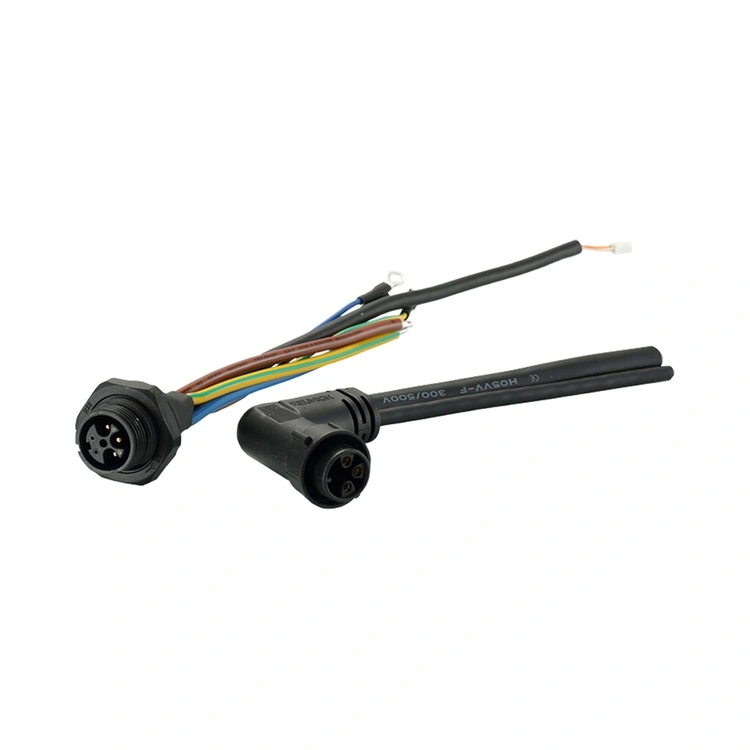

Napájací a signálový hybridný konektor série M je integrovaným prepojovacím riešením spoločnosti Reunion pre aplikácie vyžadujúce napájanie aj prenos dát v jedinom kompaktnom kryte. Tento konektor kombinuje robustný environmentálny utesnenie a závitový uzamykací mechanizmus série M s hybridnými konfiguráciami kontaktov napájania a signálu, čím sa eliminuje potreba samostatných napájacích a signálnych káblov.
Napájacie kontakty sú navrhnuté pre bezpečné pripojenie s nízkym odporom s prierezom vodičov až do 14 AWG, zatiaľ čo signálne kontakty sú tienené a umiestnené tak, aby sa minimalizovali presluchy. Reunion vyrába sériu M prostredníctvom vertikálne integrovaného procesu – od presného obrábania cez automatizovanú montáž a 100% elektrické testovanie. Pre inžinierov, ktorí navrhujú kompaktné priemyselné zariadenia, robotiku alebo automatizované systémy, tento konektor poskytuje spoľahlivé a efektívne riešenie, ktoré znižuje zložitosť zapojenia a požiadavky na priestor na paneli.
| Funkcia | úžitok |
| Napájanie a signál v jednom konektore | Kombinuje dodávku energie (až 22 A) a prenos signálu v jedinom rozhraní – znižuje priestor na paneli, počet káblov a čas inštalácie. |
| Krytie IP67 voči životnému prostrediu | Prachotesné a chránené proti dočasnému ponoreniu – spoľahlivé pre priemyselné, umývacie a vonkajšie prostredie. |
| Závitový uzamykací mechanizmus | Spojovanie odolné voči vibráciám – zabraňuje náhodnému odpojeniu v aplikáciách s vysokými vibráciami. |
| Viacnásobné konfigurácie výkonového signálu | 1M séria 2+4Pin, 7Pin a 9Pin Séria 2M 3+2, 3+4Pin a 9Pin – prispôsobuje sa rôznym požiadavkám na napájanie a signál. |
| Pozlátené kontakty | Nízky kontaktný odpor a ochrana proti korózii – zachováva výkon počas stoviek párovacích cyklov. |
| -40°C až +105°C Prevádzka | Široký teplotný rozsah pokrýva extrémne priemyselné a vonkajšie podmienky. |
| Flexibilné možnosti ukončenia | Spájka, ponorná spájka a PCB – prispôsobuje sa rôznym spôsobom montáže. |
| Parameter | séria 1M | séria 2M |
| Konfigurácie kontaktov | 2 + 4 kolíky, 7 kolíkov, 8 kolíkov | 3+2 kolíky, 3+4 kolíky, 9 kolíkov |
| Výkonový prúd | 12A | 22A |
| Napájacie napätie | 250V | 800 V |
| Prúd signálu | 6A | 9A |
| Napätie signálu | Až 50 V AC/DC | |
| Izolačný odpor | ≥2000MΩ | ≥2000MΩ |
| Párovacie cykly | ≥ 1000-krát | ≥ 1000-krát |
| Prevádzková teplota | -40 °C ~ +105 °C | -40 °C ~ +105 °C |
| Hodnotenie ochrany | IP67 (podmienka párovania) | IP67 (podmienka párovania) |
| Materiál na bývanie | PA6 | PA6 |
| Kontaktný materiál | Zliatina medi s pozlátením | Zliatina medi s pozlátením |
Napájací a signálový hybridný konektor série M sa používa v rôznych odvetviach, kde kombinovaná konektivita napájacieho signálu zjednodušuje dizajn zariadenia a znižuje zložitosť inštalácie.
Robotika – Výkon motora + spätná väzba kódovača, výkon nástrojov na konci ramena + signály snímača.
Priemyselná automatizácia – Výkon pohonu + spätná väzba polohy, ovládanie ventilu + monitorovanie stavu.
Zdravotnícke zariadenia – výkon pumpy + signály snímača prietoku, výkon diagnostického zariadenia + údaje.
LED osvetlenie – vysokovýkonné LED ovládače + riadiace signály DALI/DMX.
Priemyselné senzory – Výkon senzora + komunikácia IO-Link.
Automobilová výroba – napájanie zariadení montážnej linky + riadiace signály.
Obnoviteľná energia – napájanie solárneho sledovača + spätná väzba polohy.
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre sériu M používanú v diagnostických alebo monitorovacích zariadeniach. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
Výrobná linka Reunion série M funguje pod prísnymi procesnými kontrolami. Utesnenie IP67 je overené na každej výrobnej šarži skutočným ponorným testom. Záznamy o skúškach, materiálové certifikáty a inšpekčné správy sa uchovávajú pre každú šaržu.
Oba konektory kombinujú napájanie a signál v jednom rozhraní, ale slúžia rôznym potrebám aplikácií:
| Aspekt | Hybridný rad M | Hybrid radu X |
| Uzamykací mechanizmus | Závitový uzamykací systém | Uzamykací systém rýchlej rotácie |
| Utesnenie | IP67 (štandard) | IP67 (štandard) |
| Výkonové hodnotenie | Až 22A | Až 30A |
| Veľkosť škrupiny | Séria 1M, 2M | Séria 1X, 3X |
| Primárna aplikácia | Priemysel, robotika, LED osvetlenie, | Testovacie zariadenie, robotika, batéria, energia, LED displej |
