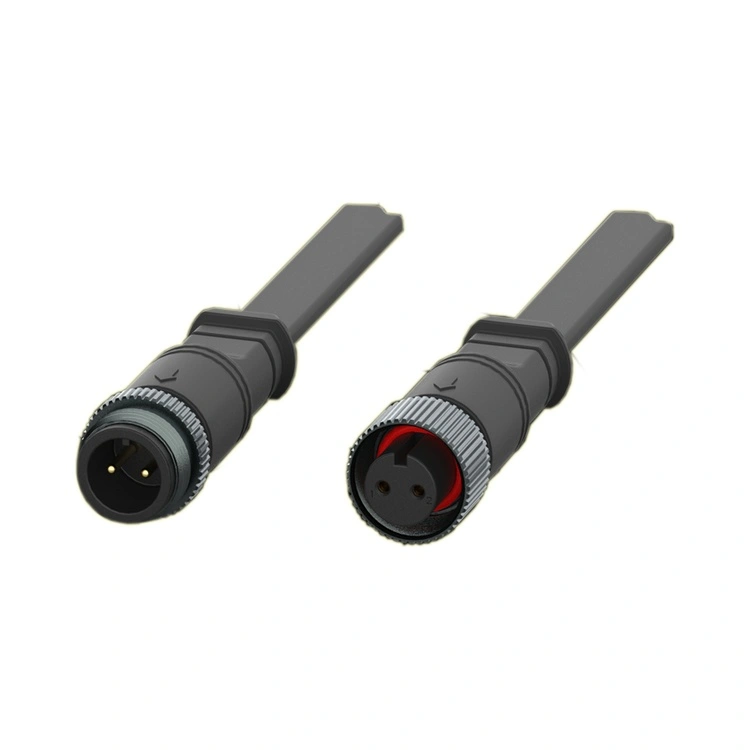

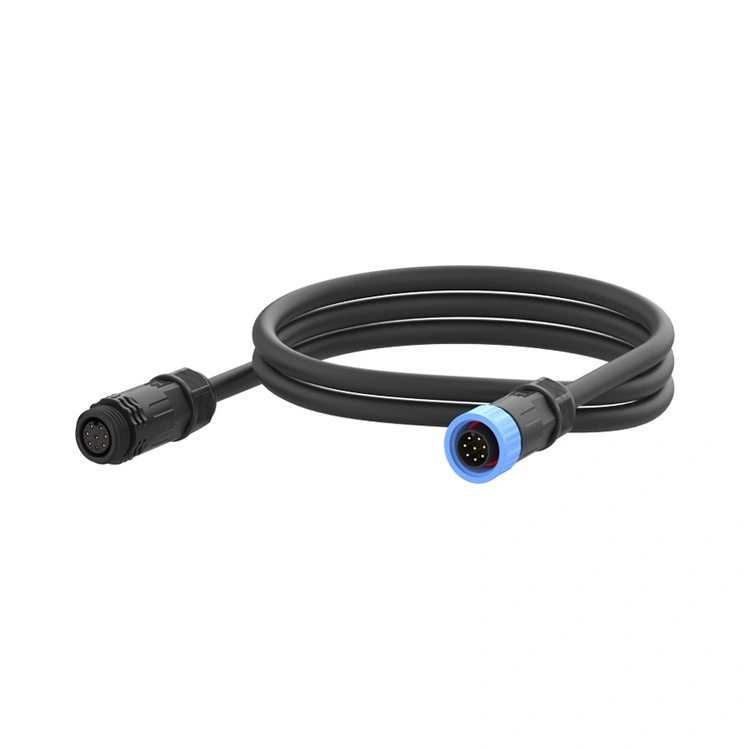

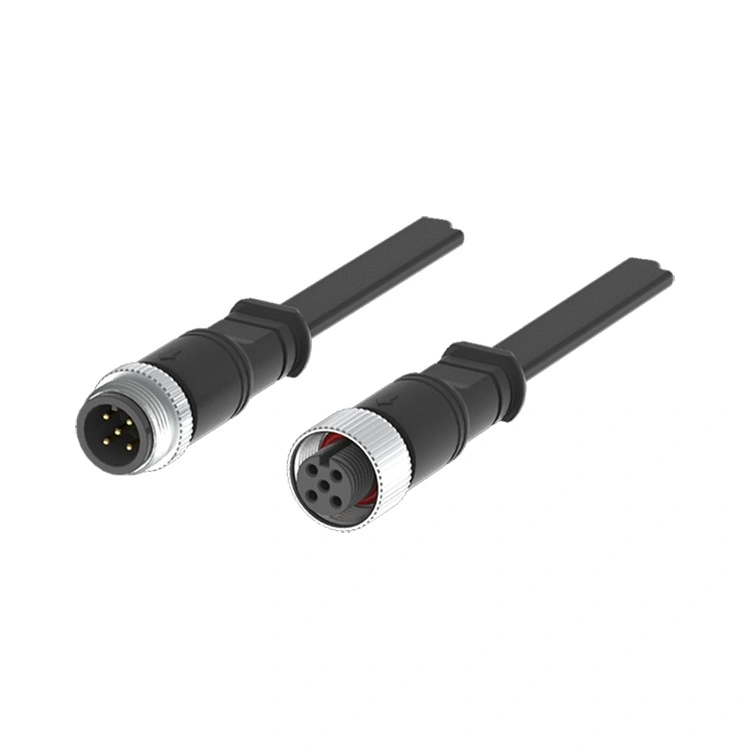

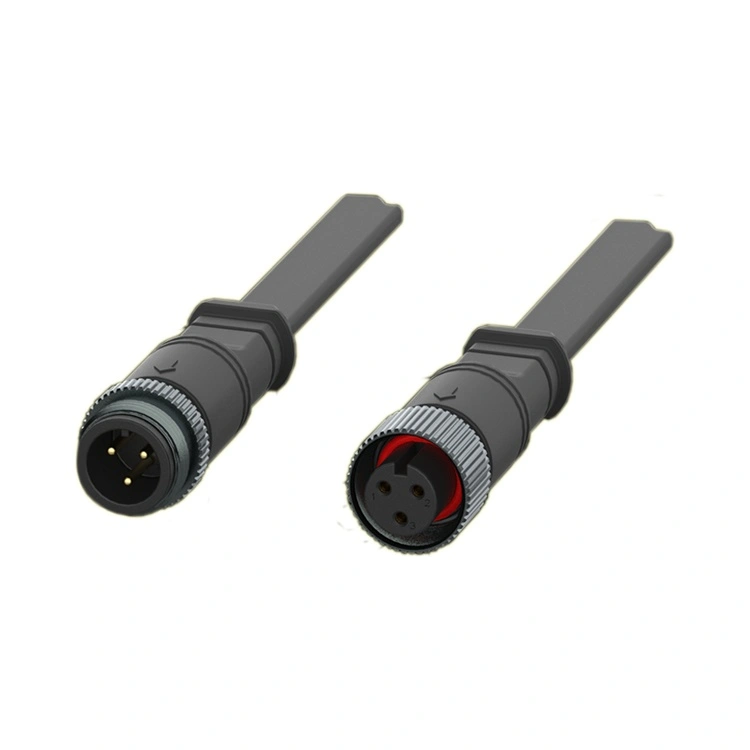

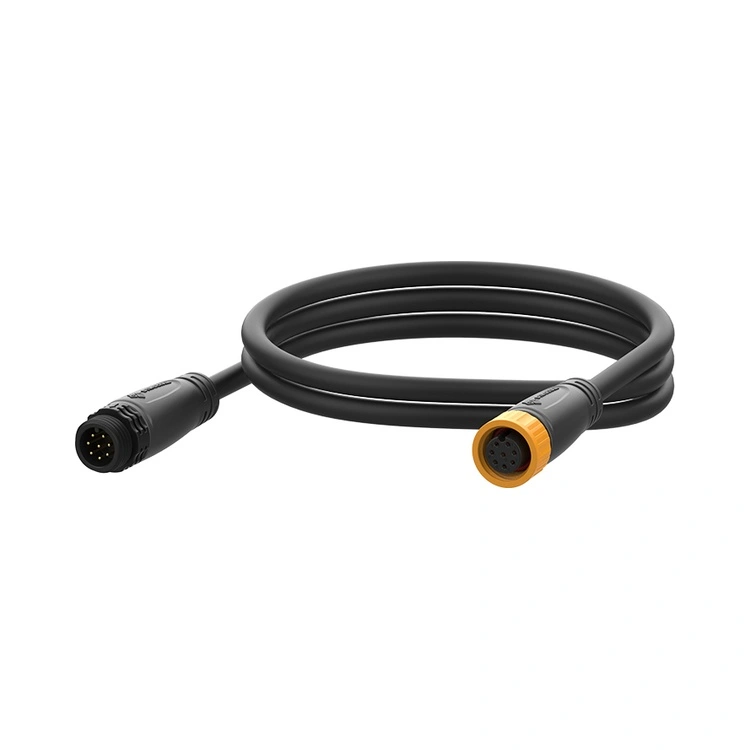

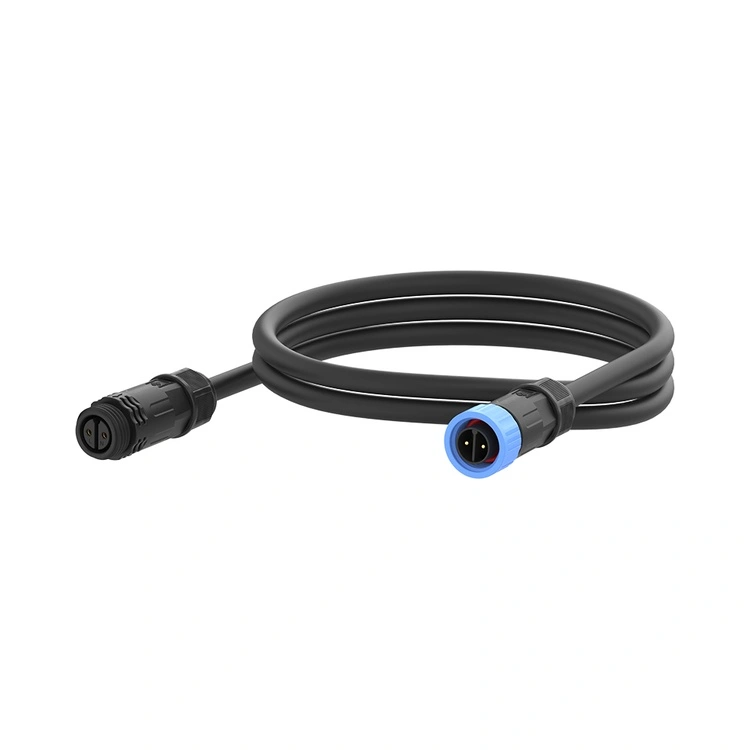

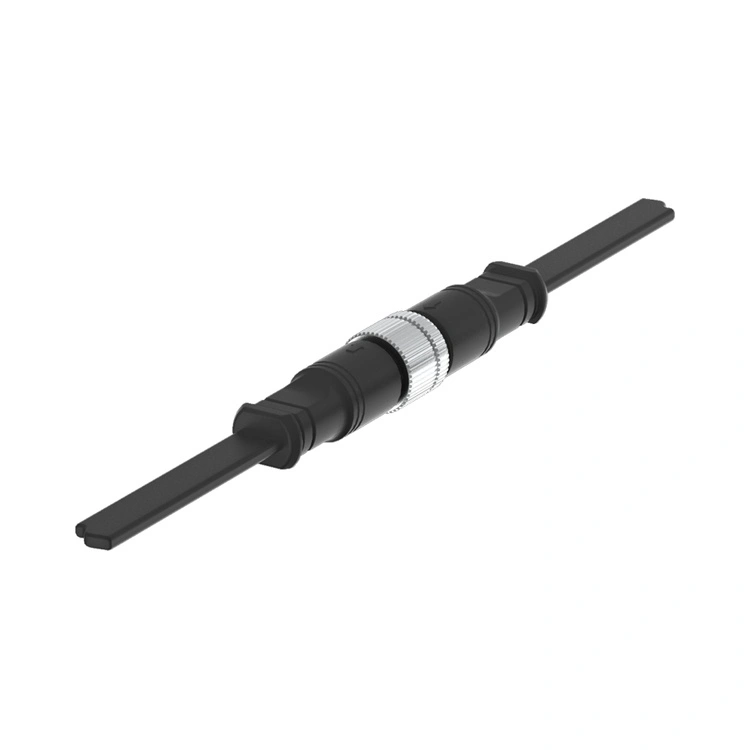

Konektor LED svetla radu M16 je špecializované prepojenie spoločnosti Reunion pre inteligentné systémy LED osvetlenia – od pouličného osvetlenia s ovládaním stmievania až po architektonické osvetlenie s možnosťou zmeny farieb. Tento kruhový konektor so závitom kombinuje robustné 16 mm rozhranie s utesnením IP67/IP68, vďaka čomu je vhodný pre vonkajšie inštalácie, kde je dôležitá integrita napájania aj signálu.
Séria M16, ktorá je k dispozícii v 2- až 8-pinových konfiguráciách, vrátane kľúčovej hybridnej 2+4 pinovej verzie (2 napájacie kolíky + 4 signálne kolíky), podporuje vysokoprúdové napájanie (až 15A) aj nízkonapäťové riadiace signály (DALI, DMX, stmievanie 0-10V alebo RS-485) v rámci jedného kompaktného konektora.
Kryt je vyrobený z vysokoteplotného termoplastu s vynikajúcou odolnosťou voči poveternostným vplyvom, zatiaľ čo kontakty sú opracované z mosadze so selektívnym pozlátením, aby sa zabezpečil nízky a stabilný prechodový odpor. Reunion vyrába sériu M16 prostredníctvom vertikálne integrovaného procesu – od presného obrábania a vstrekovania cez automatizovanú montáž a 100% elektrické testovanie.
Séria M16, ktorá je k dispozícii vo verziách na montáž na panel a na kábel so spájkovanými alebo PCB zakončeniami, sa prispôsobuje rôznym dizajnom svietidiel. Pre inžinierov, ktorí navrhujú systémy prepojeného osvetlenia pre inteligentné mestá, tunely alebo športové štadióny, tento konektor poskytuje spoľahlivé prepojenie odolné voči poveternostným vplyvom, ktoré znižuje počet káblov a zjednodušuje inštaláciu.
| Funkcia | úžitok |
| IP67/IP68 Environmentálne tesnenie | Odoláva prachu, dažďu a dočasnému ponoreniu – spoľahlivé pre vonkajšie pouličné osvetlenie, osvetlenie tunelov a športové štadióny. |
| Hybridná konfigurácia 2+4 pinov | Kombinuje 2 napájacie kolíky (10A) a 4 signálne kolíky (3A) v jednom konektore – znižuje počet káblov a zjednodušuje zapojenie svietidla. |
| Menovitý prúd až 15A | Zvláda vysokovýkonné LED záťaže – vhodné pre pouličné osvetlenie, reflektory a osvetlenie štadiónov. |
| Dizajn priateľský k signálom | Oddelené napájacie a signálne kontakty zabraňujú rušeniu |
| Závitový uzamykací mechanizmus | Spoje odolné voči vibráciám – bránia uvoľneniu z vetra, dopravných vibrácií a tepelných cyklov. |
| Pozlátené mosadzné kontakty | Nízky prechodový odpor (≤3 mΩ) a ochrana proti korózii – zachováva konzistentný výkon LED ovládača a riadiaceho signálu. |
| -40°C až +105°C Prevádzka | Široký teplotný rozsah pokrýva extrémne vonkajšie podmienky – od arktických zím až po letá na púšti. |
| Možnosti viacerých kolíkov (2-8 kolíkov) | Podporuje jednoduché napájacie svietidlá a zložité viackanálové svietidlá meniace farby. |
| Parameter | 2-kolíkový | 3-kolíkový | 4-kolíkový | 5-kolíkový | 6-kolíkový | 7-kolíkový | 8-kolíkový | 2+4-kolíkové |
| Menovité napätie | 250V | 250V | 250V | 250V | 125 V | 50 V | 50 V | 250V + 50V |
| Aktuálne hodnotenie | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A + 3A |
| Drôtová sekcia | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Prevádzková teplota:-40 °C ~ +105 °C
Hodnotenie ochrany:IP67 / IP68 (spárované)
Materiál puzdra:Vysokoteplotný termoplast
Kontaktný materiál:Pozlátená zliatina medi
Kontaktný odpor:≤ 3 mΩ
Párovacie cykly:≥500
Hodnotenie horľavosti:UL 94 V-0
Všetky materiály vyhovujú RoHS
Inteligentné pouličné osvetlenie– Centralizované stmievacie a monitorovacie systémy s ovládaním DALI alebo 0-10V.
Osvetlenie tunela– Vysokovýkonné svietidlá so stmievaním a hlásením porúch.
Architektonické a fasádne osvetlenie– RGB a laditeľné biele systémy vyžadujúce DMX ovládanie.
Osvetlenie štadiónov a športu– Vysokovýkonné svetlomety so stmievaním a ovládaním na mieste.
Priemyselné výškové osvetlenie– Osvetlenie skladov a tovární so snímaním pohybu a zberom denného svetla.
Námorné a pobrežné osvetlenie– Korózii odolné príslušenstvo pre lode a pobrežné plošiny.
Solárne osvetlenie– Off-grid systémy s riadením batérie a stmievaním.
Singapurský úrad pre pozemnú dopravu modernizoval 25 000 pouličných svetiel na inteligentné LED svietidlá s centralizovaným stmievaním a hlásením porúch prostredníctvom protokolu DALI. Projekt vyžadoval konektory schopné prenášať napájacie aj riadiace signály DALI v jedinom kábli, čím sa znížila zložitosť inštalácie a náklady na káble. Reunion dodal sériu M16 s 2+4 hybridnou konfiguráciou (2 napájacie kolíky pre LED ovládač, 4 signálne kolíky pre DALI), tesnenie IP67 a predmontované PUR káblové zväzky.Bolo dodaných viac ako 25 000 konektorov v celom projekte. Projekt informoval po 2 rokoch prevádzky v tropickom podnebí Singapuru (vysoká vlhkosť, silný dážď).miera zlyhania konektora 0,01 %. Klient pripísal hybridný dizajn 2+4 za umožnenie jednokáblovej inštalácie, čím sa skrátil čas zapojenia o 35 % v porovnaní s predchádzajúcimi samostatnými inštaláciami napájania/signálu.
| Certifikácia | Rozsah |
| ISO 9001:2015 | Riadenie kvality – návrh, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a udržateľné postupy. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre M16 používané v diagnostických alebo monitorovacích zariadeniach. |
| Uznané UL | Certifikácia bezpečnosti na úrovni komponentov pre severoamerické trhy. |
| RoHS | Obmedzenie nebezpečných látok – v súlade so smernicou EÚ. |
Výrobná linka LED konektorov M16 spoločnosti Reunion funguje pod prísnymi procesnými kontrolami. Utesnenie IP67 je overené na každej výrobnej šarži skutočným ponorným testom. Záznamy o skúškach, materiálové certifikáty a inšpekčné správy sa uchovávajú pre každú šaržu, čo podporuje vaše audity kvality a požiadavky na dokumentáciu zákazníka.
Hybridná konfigurácia 2+4 je obzvlášť cennáinteligentné LED osvetľovacie systémy kde sa vyžadujú napájacie aj riadiace signály:
2 napájacie kolíky dodáva vysoký prúd (10A) pri 250V pre budič LED.
4 signálne kolíky prenášať nízkonapäťové riadiace signály (napr. DALI, DMX, stmievanie 0-10V alebo dáta RS-485).
Kombináciou oboch do jedného konektora eliminujete potrebu samostatných napájacích a signálových káblov – skrátite čas inštalácie, náklady na káble a priestor na paneli. To je obzvlášť cenné pre inteligentné pouličné osvetlenie, kde sú svietidlá často vzdialené od seba a vedenie jedného hybridného kábla je podstatne efektívnejšie z hľadiska nákladov ako samostatné napájacie a ovládacie káble.
Áno – poskytuje hybridná konfigurácia 2+44 nezávislé signálne kontakty, čo umožňuje prenos viacerých protokolov v rovnakom konektore. Napríklad:
DALI vyžaduje 2 vodiče (dáta + zem).
DMX(RS-485) vyžaduje 3 vodiče (dáta+, dáta-, zem).
0-10V stmievanie vyžaduje 2 vodiče (stlmenie + uzemnenie).
So 4 signálnymi kolíkmi môžete podporovať DALI (2 kolíky) + jeden dodatočný riadiaci kanál alebo úplnú implementáciu DMX (3 kolíky) + jeden náhradný. Pre aplikácie vyžadujúce viac signálových liniek (napr. laditeľná biela + RGB ovládanie farieb) odporúčame použiť 5-, 6- alebo 8-pinovú konfiguráciu. Náš technický tím vám môže pomôcť vybrať optimálnu konfiguráciu kolíkov pre vaše špecifické požiadavky na protokol.
Na dosiahnutie a udržanie utesnenia IP67/IP68 vo vonkajších inštaláciách LED spoločnosť Reunion odporúča:
Párovací moment– Rukou utiahnite spojovaciu maticu, kým sa O-krúžok nedotkne povrchu panelu, potom použite dodatočný krútiaci moment0,6-0,8 Nmpomocou momentového kľúča. Neprekračujte 1,0 Nm.
Kontrola O-krúžku– Vymeňte O-krúžok, ak je viditeľná deformácia, prasknutie alebo stvrdnutie.
Harmonogram výmeny– Pri vonkajších inštaláciách LED (denné tepelné cyklovanie, vystavenie UV žiareniu, dážď) vymeňte tesniace krúžky každé 2-3 roky v rámci preventívnej údržby.
Polomer ohybu kábla– Dodržujte minimálny polomer ohybu5× priemer kábla na vstupe konektora, aby sa zabránilo namáhaniu tesnenia kábla.
Orientácia kábla– Pri vonkajších inštaláciách orientujte výstup kábla smerom nadol, aby ste zabránili hromadeniu vody v blízkosti rozhrania tesnenia.
Upratovanie– Pred opätovným pripojením vyčistite vonkajšie časti konektora jemným čistiacim prostriedkom a vodou, aby ste zabránili poškodeniu tesnenia nečistotami.
