Moderné továrne si nemôžu dovoliť prestoje spôsobené uvoľnenými káblami alebo nesprávne zapojenými snímačmi. Káblový zväzok priemyselnej automatizácie Reunion konsoliduje napájacie, signálové, dátové a komunikačné linky do jednej vedenej zostavy – testované vo výrobe a pripravené na inštaláciu. S výrobou certifikovanou podľa ISO 9001, plnou sledovateľnosťou ERP a vlastným prelisovaním dodávame káblové zväzky, ktoré prežijú drsné prevádzkové podmienky a zároveň zjednodušujú montáž skríň a údržbu v teréne. Industry Insight (údaje z terénu): Na základe auditov spoločnosti Reunion po dodaní na viac ako 200 automatizačných linkách znižuje predmontovanú prácnosť a počet chýb pri inštalácii v priemere o 98 % káblov v poliach. 52 % v porovnaní s metódami point-to-point. Toto nie sú teoretické čísla – sú merané zo skutočných automobilových a obalových projektov.

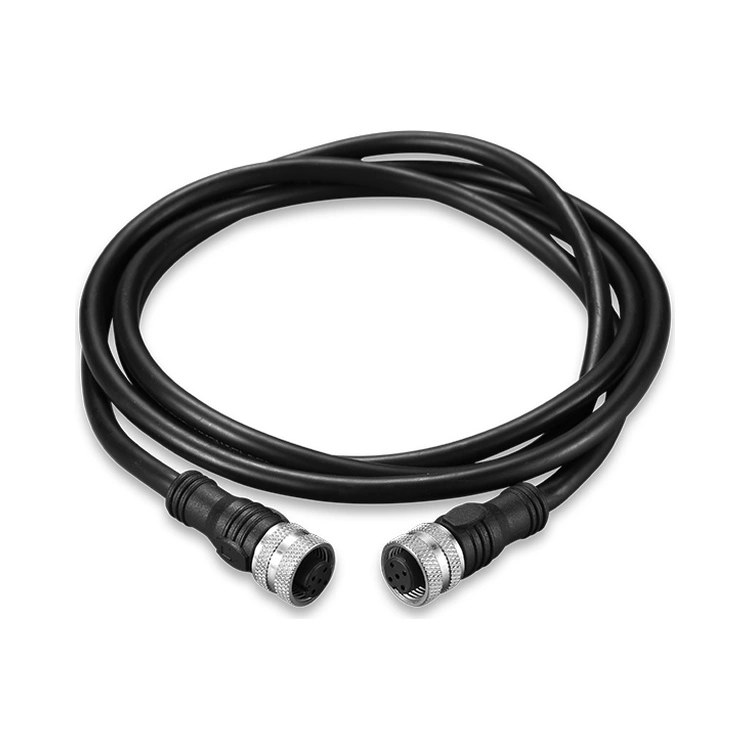

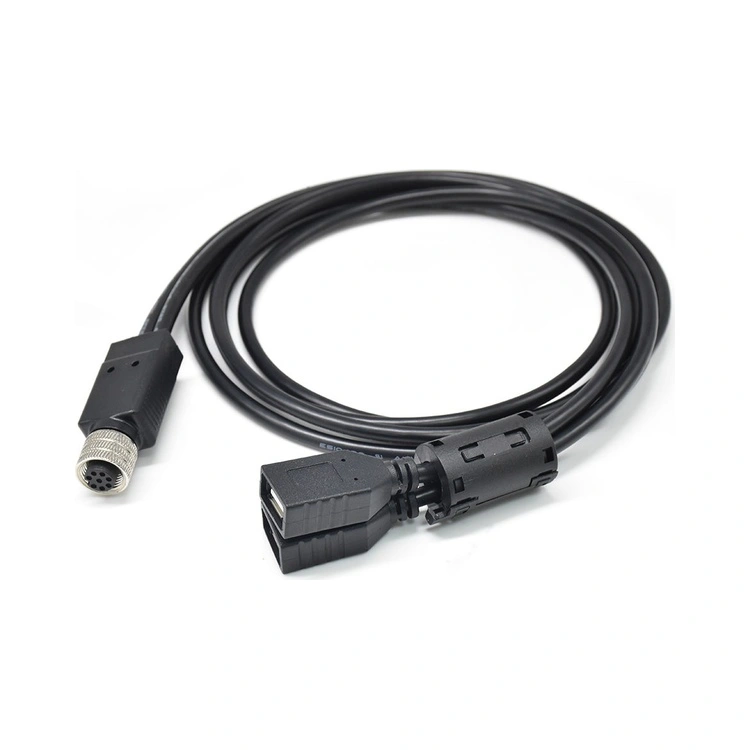

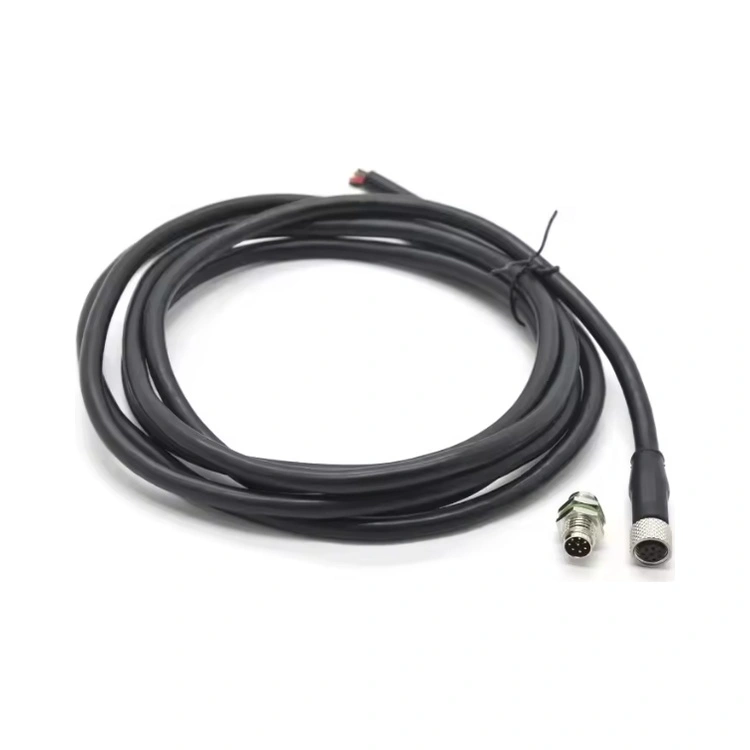

Kabelový zväzok pre priemyselnú automatizáciu je vlajkovou loďou prepojovacích riešení spoločnosti Reunion pre výrobné zariadenia. Nahrádza desiatky jednotlivých káblov jediným, profesionálne vedeným zväzkom, ktorý končí vami špecifikovanými konektormi – M8, M12, RJ45, D-sub, svorkovnice alebo vlastné prelisované typy. Každý zväzok je vyrobený z vodičov s certifikáciou UL/CSA/VDE (30 AWG až 10 AWG, lankových alebo pevných), opláštených PVC, PUR, TPE, silikónom alebo PTFE na základe vašich tepelných, chemických a flexibilných požiadaviek. Automatické rezacie, odizolovacie, krimpovacie a spájkovacie linky Reunion zaisťujú presnosť dĺžky ± 0,5 mm a konzistentnú silu odtrhnutia krimpovania – každú dávku, zakaždým.
Bežné konfigurácie zahŕňajú:
Zväzky riadiacej skrine – PLC-to-I/O, distribúcia energie a zapojenie základnej dosky.
Káblové zväzky snímačov a ovládačov – Bezdotykové, fotoelektrické, ventilové konektory s viacerými bodmi poklesu.
Robotické nástroje na konci ramena – napájanie, signál a ethernet kombinované v plášti PUR s kapacitou viac ako 10 000 ohybových cyklov.
Fieldbus a video káble – Tienené varianty pre EtherCAT, PROFINET, Camera Link a GigE.
| Funkcia | Výhoda – prečo si obstarávanie a inžinierstvo vybrať práve toto |
| Vlastné konfigurácie káblov | Prispôsobené rozmiestneniu vášho stroja – eliminuje nadbytočné káble a zjednodušuje vedenie. |
| Vopred zmontované a 100% testované | Kontinuita, izolačný odpor, dielektrická odolnosť – každý káblový zväzok priemyselnej automatizácie odchádza so správou o skúške. |
| M8, M12, RJ45, D-sub, svorkovnice, vlastné konektory | Jeden zväzok, viacero rozhraní – prispôsobuje sa zariadeniam rôznych výrobcov bez adaptérov. |
| Tienenie z fólie alebo opletu (≥85 % pokrytie) | Udržuje integritu signálu v blízkosti VFD, servopohonov a zváracích zariadení. |
| PVC, PUR, TPE, silikónové plášte | Odolné voči olejom, flexibilné, vysokoteplotné alebo pripravené na umývanie – presne zodpovedajú vášmu prostrediu. |
| Vlastné prelisovanie | Integrované odľahčenie od ťahu a utesnenie IP67 – eliminuje poruchy zadnej časti konektora. |
| 2-ročná záruka na spracovanie | Zahŕňa otvorené obvody, skraty a odpojenie konektora pri bežnom používaní. |
| Parameter | Špecifikácia |
| Typy káblov | PVC, PUR, TPE, silikón, PTFE (špecifikujte aplikáciu) |
| Veľkosti vodičov | 28 AWG až 16 AWG (pletené alebo plné, pocínované alebo holá meď) |
| Typy konektorov | M8, M12 (kódované A/B/D), RJ45, D-sub (9/15/25/37 pin), svorkovnice, zalisované na mieru |
| Možnosti tienenia | Netienené, fólia (100 % pokrytie), prámik (≥ 85 % pokrytie), kombinácia fólie + prámik |
| Materiály bundy | PVC (štandard), PUR (odolný voči olejom a mastnote), TPE (robotický/flex), silikón (vysokoteplotný do 200°C) |
| Prevádzková teplota | -40 °C až +105 °C |
| Testovanie (100 % produkcie) | Spojitosť, izolačný odpor (≥100 MΩ), dielektrická odolnosť (1500VAC), vizuálna a rozmerová kontrola |
| Hodnotenie ochrany | Až do IP67 (s prelisovanými konektormi, v závislosti od protiľahlej strany) |
Primárne oblasti aplikácie zahŕňajú:
Riadiace systémy strojov – PLC stojany, I/O moduly, bezpečnostné relé, napájacie zdroje.
Siete senzorov a akčných členov – Indukčné/približovacie senzory, fotoelektrické senzory, ultrazvukové senzory a ventilové rozvody.
Robotika a kolaboratívne roboty – Výmenníky nástrojov na konci ramena, uchopovače, navádzanie zraku, snímače sily a krútiaceho momentu.
Baliace stroje – plničky do fliaš, uzávery, etiketovače, zmršťovacie obaly, paletizátory.
Manipulácia s materiálom – Pohony dopravníkov, AGV navigácia, skladové transfery, ASRS systémy.
Strojové videnie – káble GigE, USB3, Camera Link s možnosťou napájania cez koaxiálny kábel.
Automobilová výroba – testovacie stanovištia hnacieho ústrojenstva, zváranie karosérie v bielej farbe, linky na montáž batériových modulov.
Spracovanie potravín a nápojov – Postroje PUR kompatibilné s nehrdzavejúcou oceľou vhodné na umývanie pre sanitárne prostredie.
| Certifikácia | Rozsah a relevantnosť |
| ISO 9001:2015 | Riadenie kvality – dizajn, výroba a popredajný servis. |
| ISO 14001:2015 | Environmentálny manažment – overené znižovanie odpadu a trvalo udržateľné získavanie materiálov. |
| ISO 13485:2016 | Riadenie kvality zdravotníckych pomôcok – použiteľné pre postroje používané v diagnostických a terapeutických zariadeniach. |
| RoHS a REACH | Úplná chemická zhoda EÚ – certifikáty sú k dispozícii na požiadanie. |
Štandardné dodacie lehoty Reunionu sú nasledovné:
Prototypové vzorky (1 až 5 kusov) – 7 až 10 dní.
Pilotná výroba (10 až 50 kusov) – 10 až 15 dní.
Kompletné výrobné objednávky (100+ kusov) – 15 až 20 dní.
Dodacie lehoty sa líšia v závislosti od dostupnosti konektorov, zdrojov materiálu kábla a zložitosti káblového zväzku. Ku každej cenovej ponuke poskytujeme pevné termíny dodania a ponúkame rýchle služby – vrátane leteckej prepravy kritických komponentov – pre naliehavé situácie zastavenia linky.
Na doručenie presnej cenovej ponuky do 24 hodín pošlite prosím nasledovné:
Špecifikácie kábla – Veľkosť vodiča (AWG), počet vodičov, celková dĺžka a materiál plášťa (PVC, PUR, TPE, silikón alebo PTFE).
Špecifikácie konektora – Typ na každom konci (M8, M12, RJ45, D-sub, svorkovnice alebo vlastné), priradenie kolíkov a orientácia spojenia.
Požiadavky na prostredie – Vyžaduje sa rozsah prevádzkových teplôt, vystavenie chemikáliám (olej, chladivo, rozpúšťadlá), životnosť ohybného cyklu a IP.
Množstvo – Odhadované počiatočné množstvo objednávky a ročná predpoveď využitia.
Výkresy – Schéma, tabuľka zapojenia alebo 3D model trasy (ak je k dispozícii). Ak nemáte úplnú špecifikáciu, náš tím Field Application Engineering (FAE) s vami bude spolupracovať na vývoji dizajnu do 3 pracovných dní – bezplatne.
Naša štandardná MOQ je 50 kusov na SKU. Na overenie prototypu akceptujeme objednávky od 1 do 10 kusov za vyššiu jednotkovú cenu – to vám umožňuje otestovať vhodnosť, formu a funkciu pred tým, než sa zaviažete na objem. Pri dlhodobých objemových kontraktoch (ročná spotreba nad 5 000 kusov) ponúkame programy zásobovania zásielok – naskladňujeme vaše postroje a posielame ich just-in-time na vašu montážnu linku, čím znižujeme váš pracovný kapitál a eliminujeme dodacie lehoty na objednávku.
Reunion poskytuje 2-ročnú záruku na spracovanie, ktorá zahŕňa otvorené obvody, skraty a odpojenie konektora za normálnych prevádzkových podmienok. Udržiavame cieľ 0,1 % ročnej chybovosti – jeden z najnižších v odvetví. Ak postroj zlyhá v záručnej dobe, vymeníme ho do 48 hodín (globálna expresná doprava) a uhradíme všetky náklady na náhradný diel. Náš popredajný tím tiež poskytuje podporu pri riešení problémov na diaľku prostredníctvom videohovoru a vedieme záznamy o testoch na úrovni šarže pre každý dodaný postroj – takže môžeme okamžite sledovať a riešiť problémy.
